12 3D-Tastsysteme 208
12.3 Werkstücke vermessen mit
3D-Tastsystemen
Mit dem 3D-Tastsystem bestimmen Sie:
n Positions-Koordinaten und daraus
n Maße und Winkel am Werkstück
Koordinate einer Position am ausgerichteten
Werkstück bestimmen
ú Antastfunktion wählen: Softkey ANTASTEN POS
drücken
ú Tastsystem in die Nähe des Antastpunkts positio-
nieren
ú Antastrichtung und gleichzeitig Achse wählen, auf
die die Koordinate sich beziehen soll: Mit Pfeiltaste
Achse wählen.
ú Antastvorgang starten: NC-START-Taste drücken
Die TNC zeigt die Koordinate des Antastpunkts als Bezugspunkt an.
Koordinaten eines Eckpunktes in der
Bearbeitungsebene bestimmen
Koordinaten des Eckpunkts bestimmen, wie unter „Ecke als Be-
zugspunkt“ beschrieben. Die TNC zeigt die Koordinaten der angeta-
steten Ecke als Bezugspunkt an.

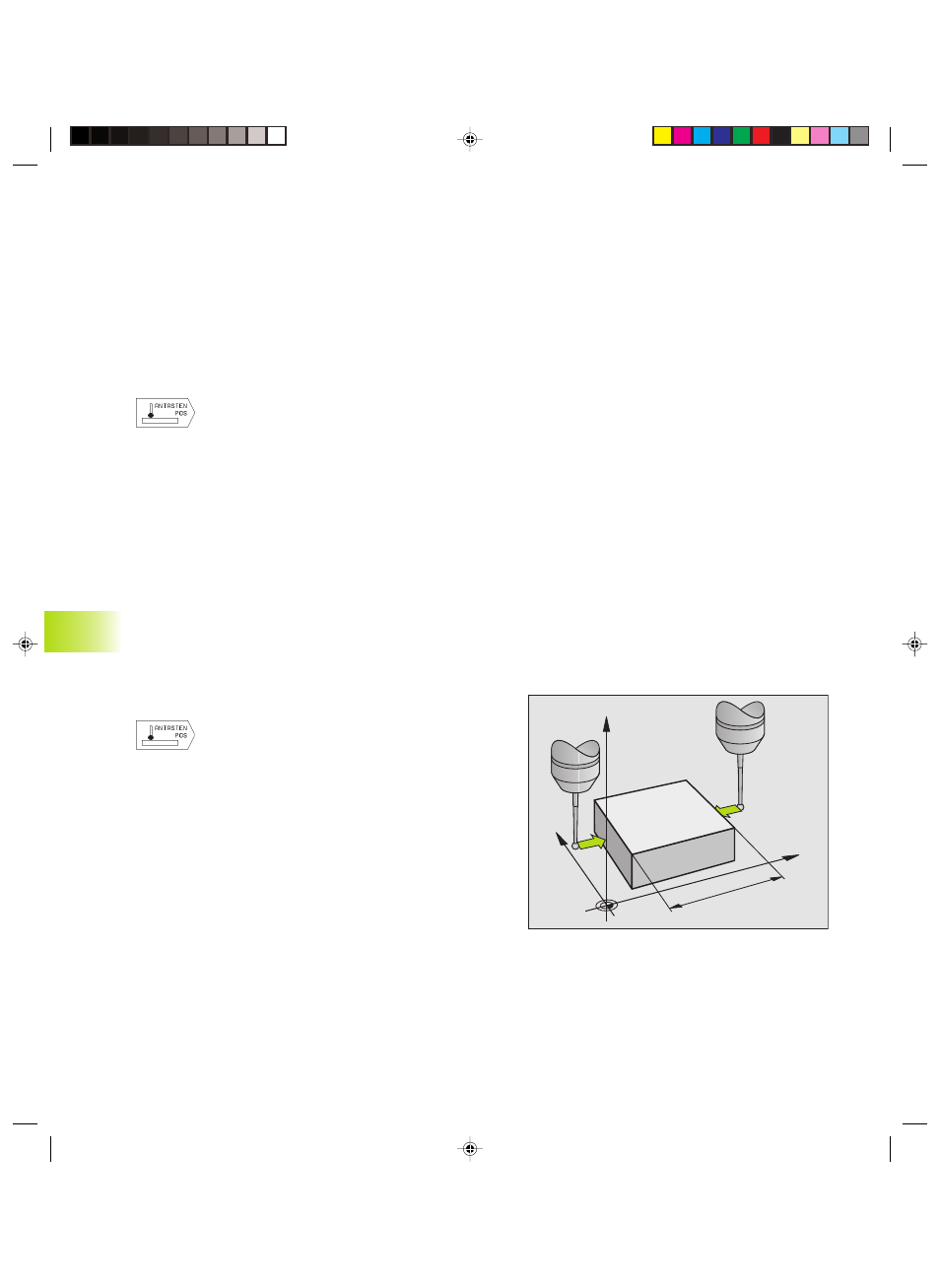

Werkstückmaße bestimmen
ú Antastfunktion wählen: Softkey ANTASTEN POS
drücken
ú Tastsystem in die Nähe des ersten Antastpunkts A
positionieren
ú Antastrichtung mit Pfeil-Taste wählen
ú Antasten: NC-START-Taste drücken
ú Als Bezugspunkt angezeigten Wert notieren (nur,
falls vorher gesetzter Bezugspunkt wirksam bleibt)
ú Bezugspunkt: „0“ eingeben
ú Dialog abbrechen: Taste END drücken
ú Antastfunktion erneut wählen: Softkey ANTASTEN
POS drücken
12.3
W
erk
st
ücke
v
er
messen
mit
3D-T
astsyst
emen
Y
X
Z
A
B
l
