26 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen
4.1
Gr
undlag
en
4.1 Grundlagen

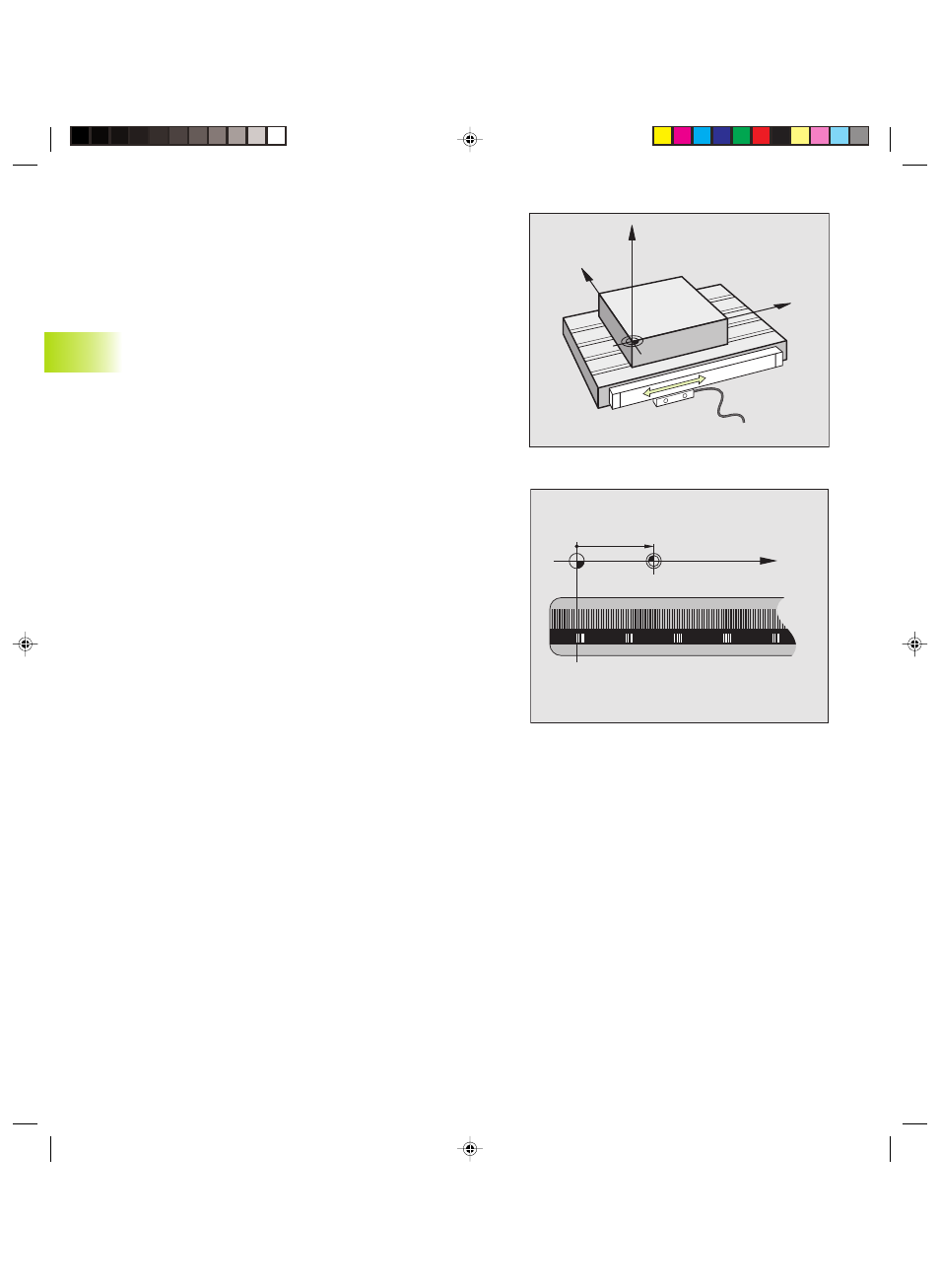

Wegmeßsysteme und Referenzmarken
An den Maschinenachsen befinden sich Wegmeßsysteme, die die
Positionen des Maschinentisches bzw. des Werkzeugs erfassen.
Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige
Wegmeßsystem ein elektrisches Signal, aus dem die TNC die genaue
Ist-Position der Maschinenachse errechnet.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position verloren.
Damit diese Zuordnung wieder hergestellt werden kann, verfügen die
Maßstäbe der Wegmeßsysteme über Referenzmarken. Beim Über-
fahren einer Referenzmarke erhält die TNC ein Signal, das einen
maschinenfesten Bezugspunkt kennzeichnet. Damit kann die TNC die
Zuordnung der Ist-Position zur aktuellen Maschinenschlitten-Position
wieder herstellen.
Üblicherweise sind an Linearachsen Längenmeßsysteme angebaut.
An Rundtischen und Schwenkachsen befinden sich Winkelmeßsys-
teme. Um die Zuordnung zwischen Ist-Position und aktueller
Maschinenschlitten-Position wieder herzustellen, müssen Sie bei
Längenmeßsystemen mit abstandscodierten Referenzmarken die
Maschinenachsen maximal 20 mm verfahren, bei Winkelmeßsyste-
men um maximal 20°.
Y
X
Z
X (Z,Y)
X
MP
