97 HEIDENHAIN TNC 310

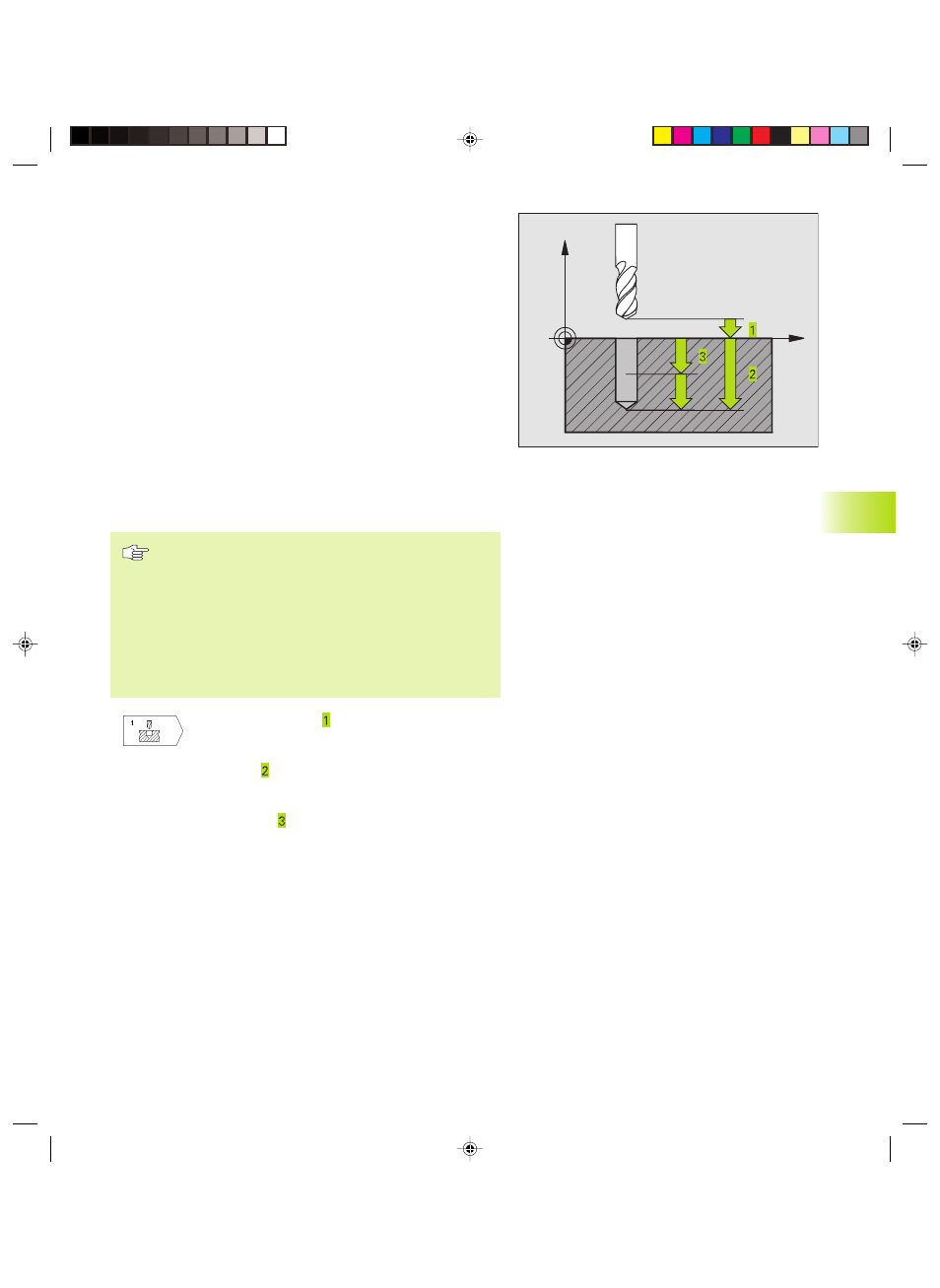

TIEFBOHREN (Zyklus 1)
1 Das Werkzeug bohrt mit dem eingegebenen Vorschub F von der
aktuellen Position bis zur ersten Zustell-Tiefe
2 Danach fährt die TNC das Werkzeug im Eilgang FMAX zurück und
wieder bis zur ersten Zustell-Tiefe, verringert um den Vorhalte-
Abstand t.
3 Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig:
n Bohrtiefe bis 30 mm: t = 0,6 mm
n Bohrtiefe über 30 mm: t = Bohrtiefe/50
maximaler Vorhalte-Abstand: 7 mm
4 Anschließend bohrt das Werkzeug mit dem eingegebenen
Vorschub F um eine weitere Zustell-Tiefe
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die eingegebene
Bohrtiefe erreicht ist
6 Am Bohrungsgrund zieht die TNC das Werkzeug, nach der
VERWEILZEIT zum Freischneiden, mit FMAX zur Startposition
zurück
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest.
ú Sicherheits-Abstand (inkremental): Abstand
zwischen Werkzeugspitze (Startposition) und
Werkstück-Oberfläche
ú Bohrtiefe (inkremental): Abstand zwischen
Werkstückoberfläche und Bohrungsgrund (Spitze
des Bohrkegels)
ú Zustell-Tiefe (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
n Zustell-Tiefe und Bohrtiefe gleich sind
n die Zustell-Tiefe größer als die Bohrtiefe ist
Die Bohrtiefe muß kein Vielfaches der
Zustell-Tiefe sein
ú Verweilzeit in Sekunden: Zeit, in der das Werk-
zeug am Bohrungsgrund verweilt, um freizu-
schneiden
ú Vorschub F: Verfahrgeschwindigkeit des Werkzeugs
beim Bohren in mm/min
8.2
Bohrzyklen
X
Z
