8 Programmieren: Zyklen 130

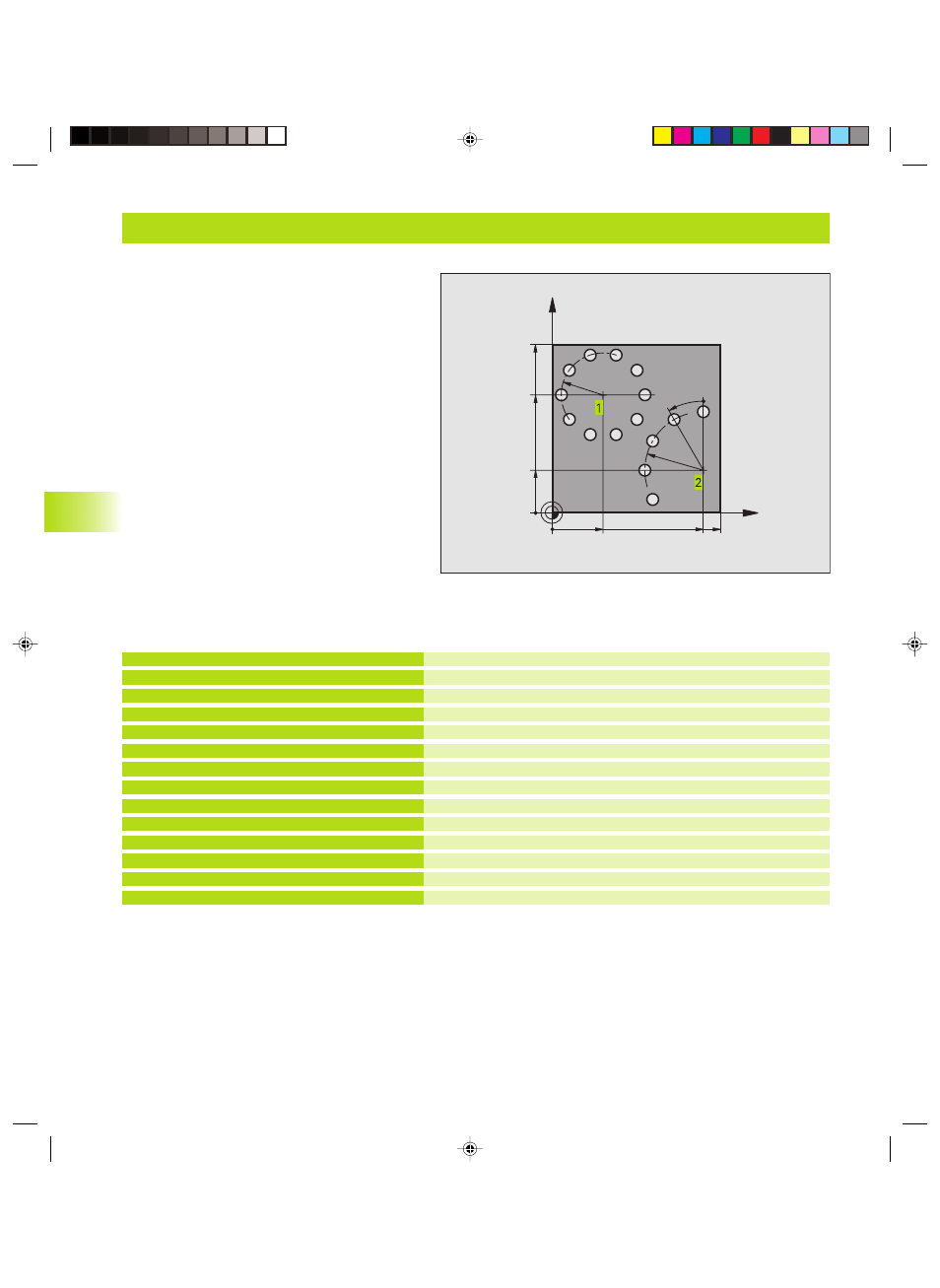

Beispiel: Lochkreise
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Bohren
Sicherheits-Abstand
Tiefe
Vorschub Bohren
Zustell-Tiefe
Verweilzeit oben
Koordinate Oberfläche
2. Sicherheits-Abstand
0 BEGIN PGM 3589M
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX M3
6 CYCL DEF 200 BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=4 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT
Q203=+0 ;KOOR. OBERFLAECHE
Q204=0 ;2. SICHERHEITS-ABST.
8.4
Zyklen
zum
Herstellen
von
Punktemuster
X
Y
30
70
100
100
R25
R35
30°
90
25
