80 6 Programmieren: Konturen programmieren
6.5
Bahnbew
egung
en
–
P
olar
koor
dinat
en
NC-Beispielsätze
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Bei inkrementalen Koordinaten gleiches Vorzeichen für
DR und PA eingeben.

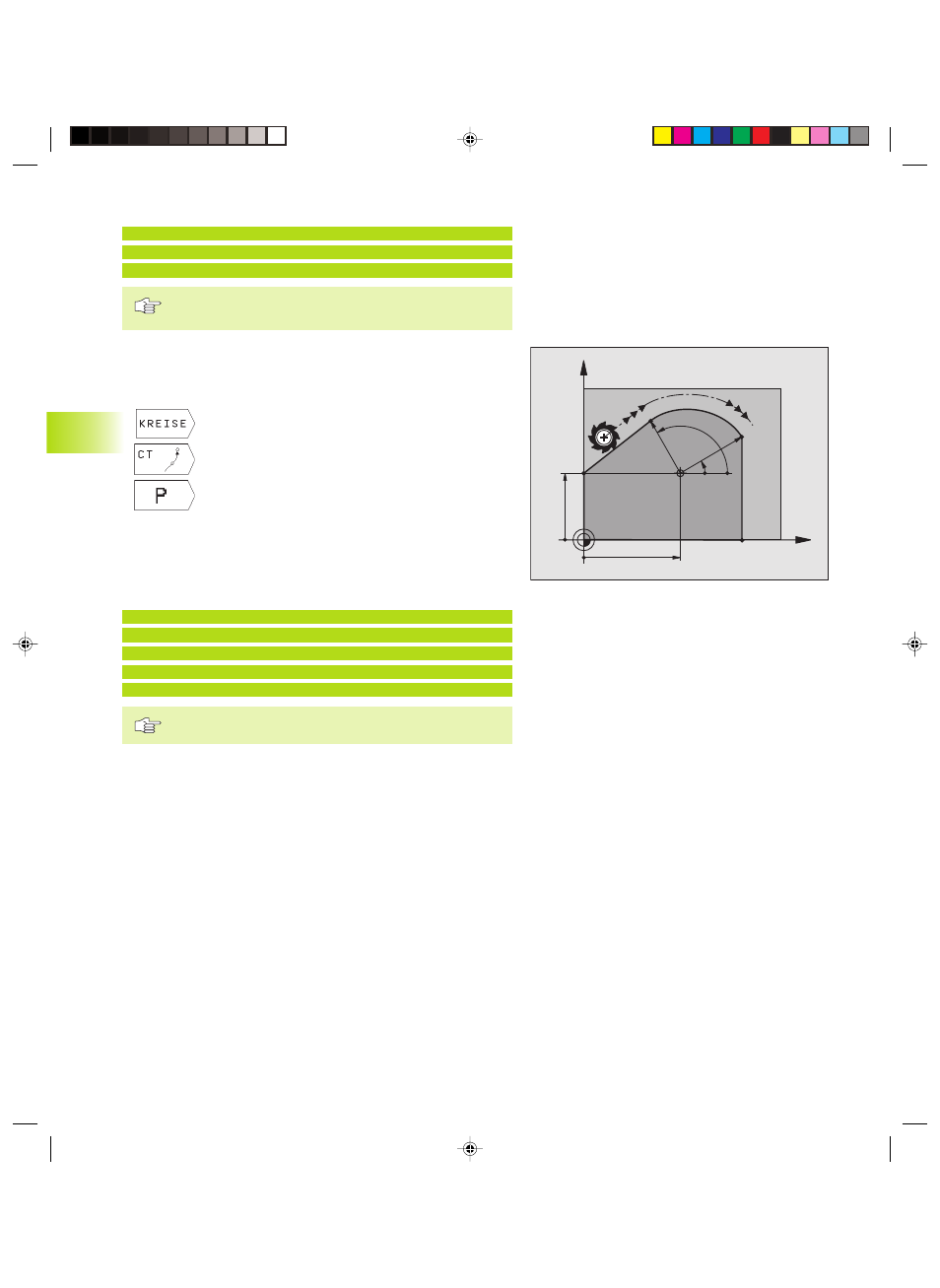

Kreisbahn CTP mit tangentialem Anschluß
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
ú Kreisfunktionen wählen:Softkey „KREISE“ drücken
ú Kreisbahn CT wählen:Softkey CT drücken
ú Eingabe von Polarkoordinaten wählen: Softkey P
drücken (2. Softkey-Leiste)
ú Polarkoordinaten-Radius PR: Abstand des Kreis-
bahn-Endpunkts zum Pol CC
ú Polarkoordinaten-Winkel PA: Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Der Pol CC ist nicht Mittelpunkt des Konturkreises!
X
Y
40
35
CC
30°
120°
R30 R25
