70 6 Programmieren: Konturen programmieren
CC
Z
Y
X
X
CC
Y
CC

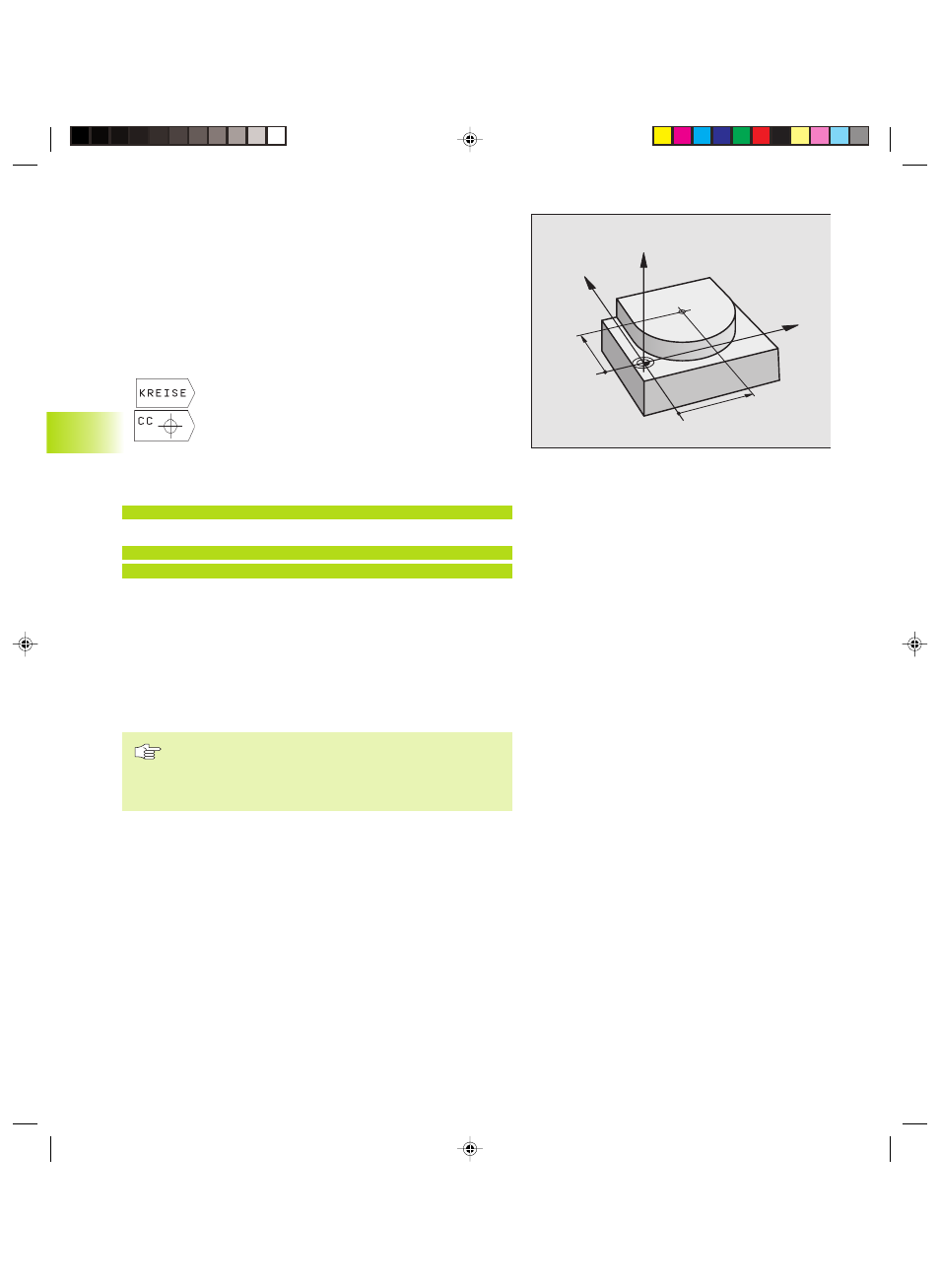

Kreismittelpunkt CC
Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit
dem C-Softkey (Kreisbahn C) programmieren. Dazu
n geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts
ein oder
n übernehmen die zuletzt programmierte Position oder
n übernehmen die Koordinaten mit den Softkeys
„AKT. POS.“
ú Kreisfunktionen wählen: Softkey „KREISE“ drücken
(2. Softkey-Leiste)
ú Koordinaten CC: Koordinaten für den Kreis-
mittelpunkt eingeben oder
Um die zuletzt programmierte Position zu überneh-
men: Keine Koordinaten eingeben
NC-Beispielsätze
5 CC X+25 Y+25
oder
10 L X+25 Y+25
11 CC
Die Programmzeilen 10 und 11 beziehen sich nicht auf das Bild.
Gültigkeit
Der Kreismittelpunkt bleibt solange festgelegt, bis Sie einen neuen
Kreismittelpunkt programmieren.
Kreismittelpunkt CC inkremental eingeben
Eine inkremental eingegebene Koordinate für den Kreismittelpunkt
bezieht sich immer auf die zuletzt programmierte Werkzeug-
Position.
Mit CC kennzeichnen Sie eine Position als Kreismittel-
punkt: Das Werkzeug fährt nicht auf diese Position.
Der Kreismittelpunkt ist gleichzeitig Pol für Polarkoor-
dinaten.
6.4
Bahnbew
egung
en
–
re
chtwinklig
e
K
oor
dinat
en
