83 HEIDENHAIN TNC 310

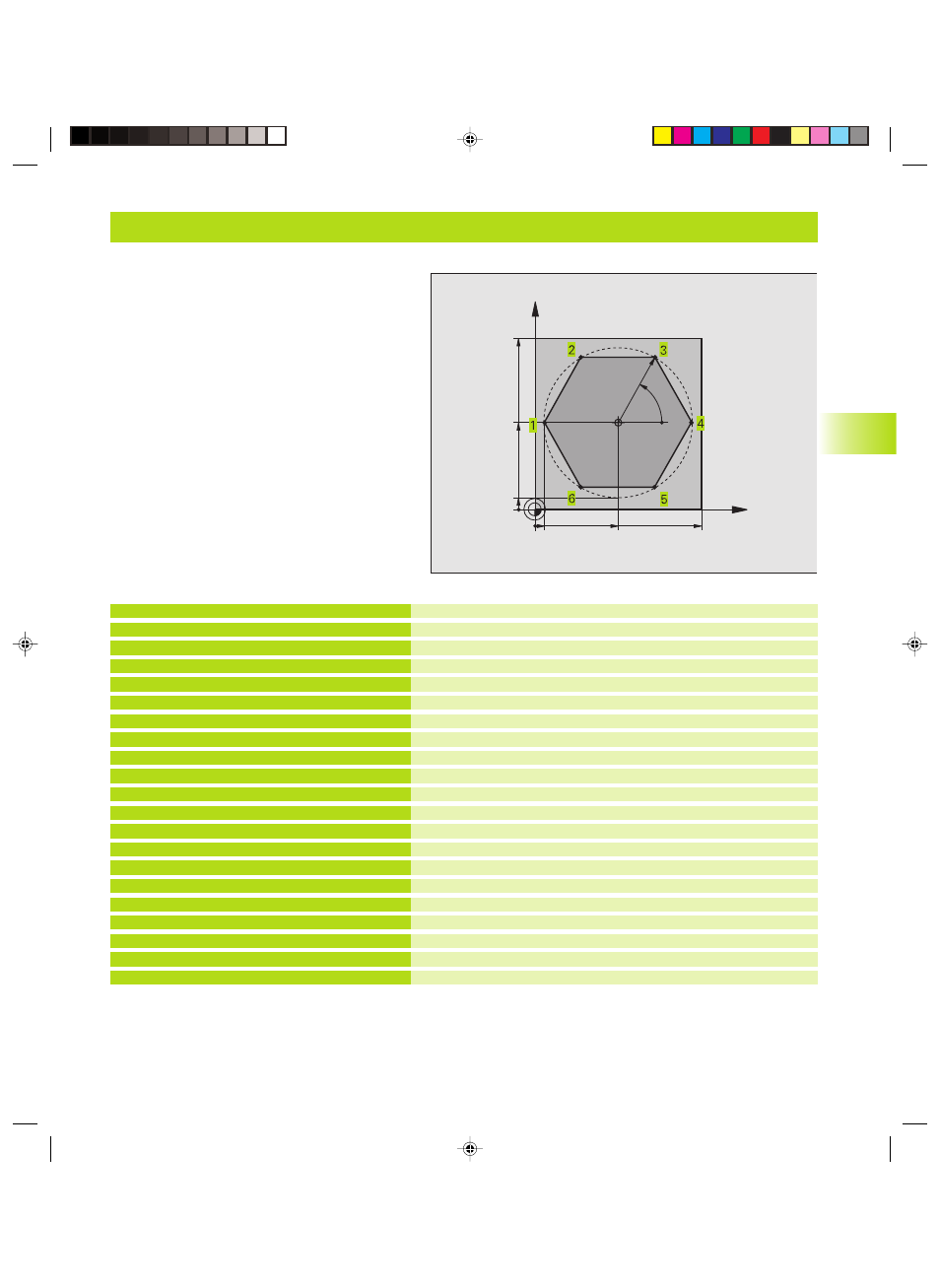

Beispiel: Geradenbewegung polar
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Bezugspunkt für Polarkoordinaten definieren
Werkzeug freifahren
Werkzeug vorpositionieren
Auf Bearbeitungstiefe fahren
Kontur an Punkt 1 anfahren
Weiches anfahren auf Kreis mir R=1 mm
Punkt 2 anfahren
Punkt 3 anfahren
Punkt 4 anfahren
Punkt 5 anfahren
Punkt 6 anfahren
Punkt 1 anfahren
Weiches wegfahren auf Kreis mir R=1 mm
Werkzeug freifahren in der Bearbeitungsebene
Werkzeug freifahren in der Spindelachse, Programm-Ende
0 BEGIN PGM 40 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5
4 TOOL CALL 1 Z S4000
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 LP PR+60 PA+180 R0 F MAX
8 L Z-5 R0 F1000 M3
9 LP PR+45 PA+180 RL F250
10 RND R1
11 LP PA+120
12 LP PA+60
13 LP PA+0
14 LP PA-60
15 LP PA-120
16 LP PA+180
17 RND R1
18 LP PR+60 PA+180 R0 F1000
19 L Z+250 R0 F MAX M2
20 END PGM 40 MM
X
Y
50 100
50
CC
5
100
R45
60°
5
6.5
Bahnbew
egung
en
–
Polar
koor
dinat
en
