39 HEIDENHAIN TNC 310

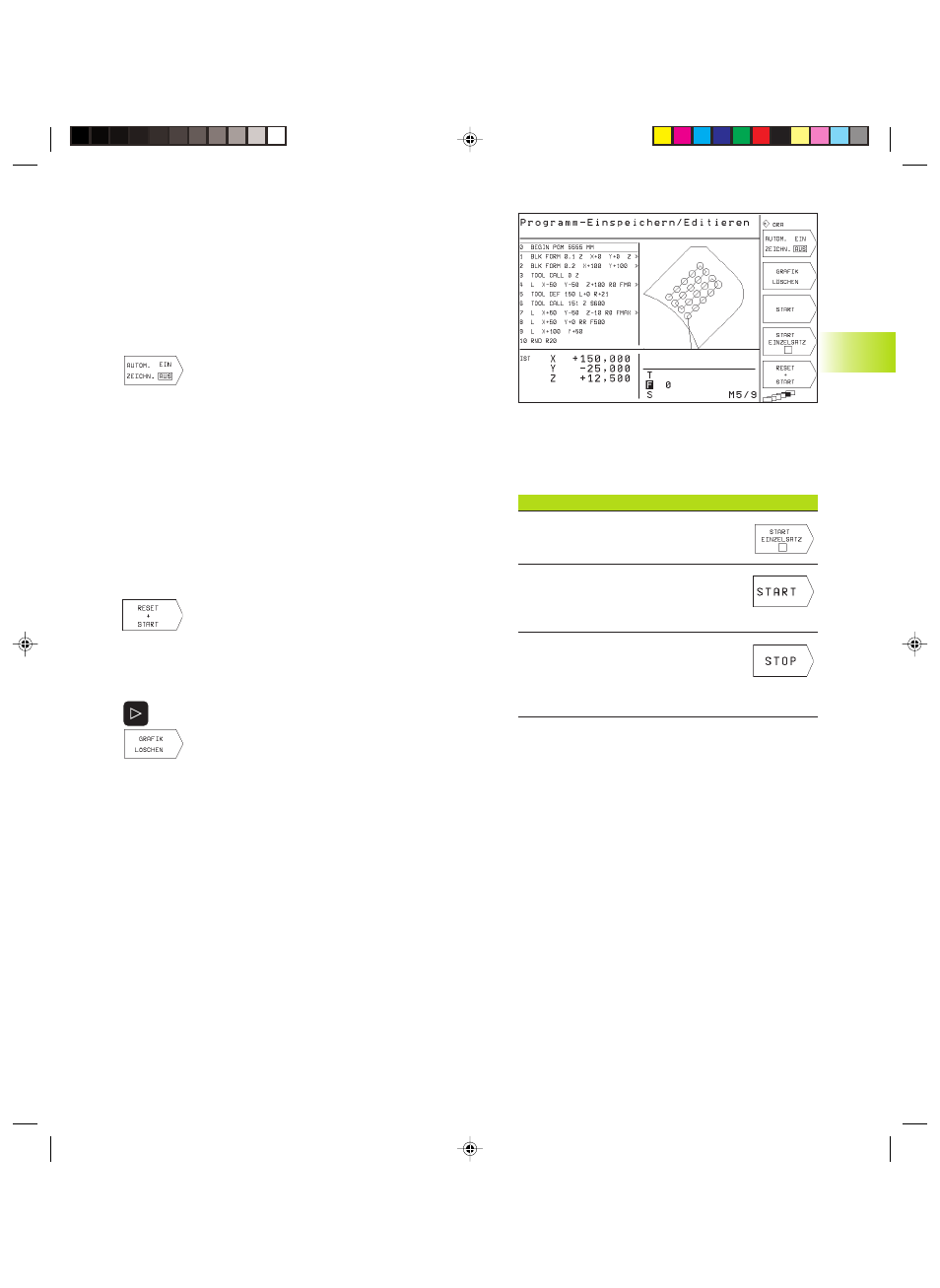

4.4 Programmier-Grafik
Während Sie ein Programm erstellen, kann die TNC die program-
mierte Kontur mit einer Grafik anzeigen.
Programmier-Grafik mitführen/nicht mitführen
ú Zur Bildschirm-Aufteilung Programm links und Grafik rechts wech-
seln: Taste zur Festlegung der Bildschirm-Aufteilung und Softkey
PROGRAMM + GRAFIK drücken
ú Softkey AUTOM ZEICHN. auf EIN setzen. Während
Sie die Programmzeilen eingeben, zeigt die TNC jede
programmierte Bahnbewegung im Grafik-Fenster
rechts an.
Wenn die Grafik nicht mitgeführt werden soll, setzen Sie den
Softkey AUTOM ZEICHN. auf AUS.
AUTOM ZEICHN. EIN zeichnet keine Programmteil-Wiederholungen
mit.
Programmier-Grafik für bestehendes Programm
erstellen
ú Wählen Sie mit den Pfeil-Tasten den Satz, bis zu dem die Grafik
erstellt werden soll oder drücken Sie GOTO und geben die ge-
wünschte Satz-Nummer direkt ein
ú Grafik erstellen: Softkey RESET + START drücken
Weitere Funktionen siehe Tabelle rechts.
Grafik löschen
ú Softkey-Leiste umschalten: Siehe Bild rechts
ú Grafik löschen: Softkey GRAFIK LÖSCHEN drücken
Funktionen der Programmier-Grafik Softkey
Programmier-Grafik satzweise
erstellen
Programmier-Grafik komplett erstellen
oder nach RESET + START
vervollständigen
Programmier-Grafik anhalten
Dieser Softkey erscheint nur, während
die TNC eine Programmier-Grafik
erstellt
