ú Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
ú Tastsystem in die Nähe des ersten Antastpunkts
positionieren
ú Antastrichtung senkrecht zur Winkelbezugsachse
wählen: Achse mit Pfeil-Taste wählen
ú Antasten: NC-START-Taste drücken
ú Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
ú Antasten: NC-START-Taste drücken
Die TNC speichert die Grunddrehung netzausfallsicher. Die Grund-
drehung ist für alle nachfolgenden Programmläufe und Programm-
Tests wirksam.

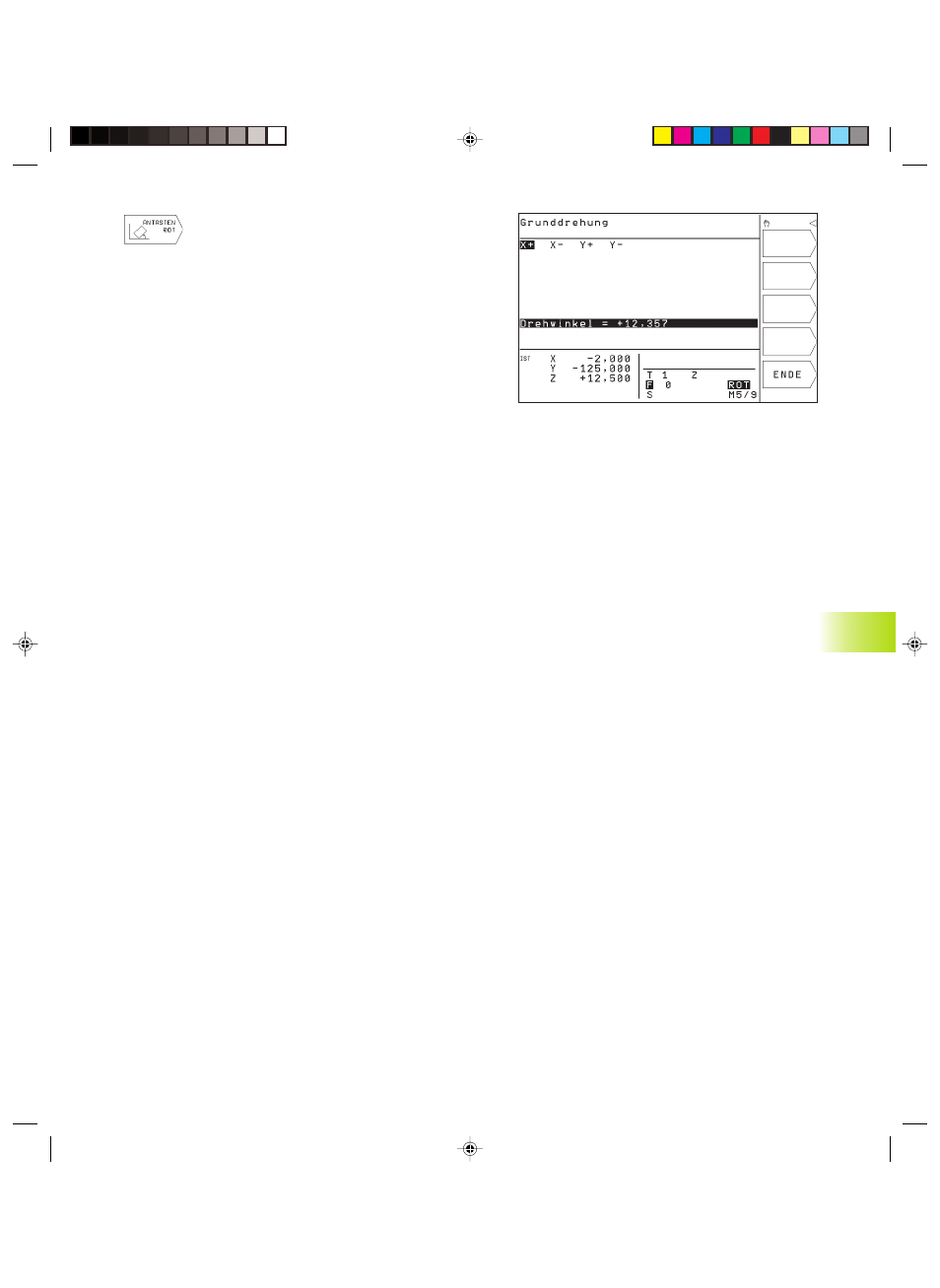

Grunddrehung anzeigen
Der Winkel der Grunddrehung steht nach erneutem Wählen von
ANTASTEN ROT in der Drehwinkel-Anzeige. Die TNC zeigt den
Drehwinkel auch in der zusätzlichen Statusanzeige an (STATUS
POS.)
In der Status-Anzeige wird ein Symbol für die Grunddrehung einge-
blendet, wenn die TNC die Maschinen-Achsen entsprechend der
Grunddrehung verfährt.
Grunddrehung aufheben
ú Antastfunktion wählen: Softkey ANTASTEN ROT drücken
ú Drehwinkel „0“ eingeben, mit Taste ENT übernehmen
ú Antastfunktion beenden: Taste END drücken
12.2 Bezugspunkt-Setzen mit
3D-Tastsystemen
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück werden mit folgenden Softkeys gewählt:
n Bezugspunkt-Setzen in einer beliebigen Achse mit ANTASTEN
POS
n Ecke als Bezugspunkt setzen mit ANTASTEN P
n Kreismittelpunkt als Bezugspunkt setzen mit ANTASTEN CC
12.2
Bezugspunkt-Setz
en
mit
3D-T
astsyst
emen
