59 HEIDENHAIN TNC 310

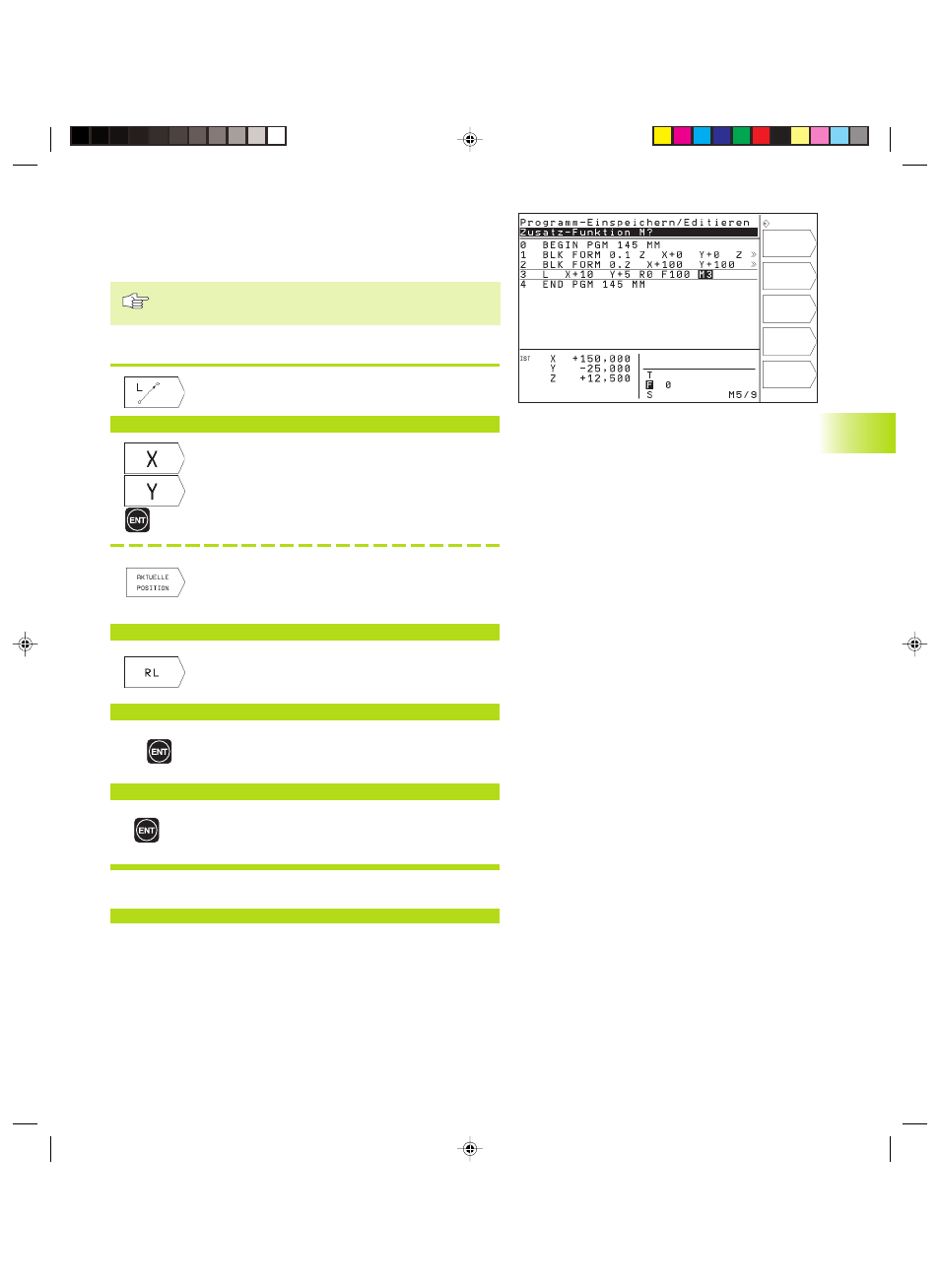

Erstellen der Programm-Sätze mit den Bahnfunktions-Softkeys
Mit den Bahnfunktions-Softkeys eröffnen Sie den Klartext-Dialog.
Die TNC erfragt nacheinander alle Informationen und fügt den
Programm-Satz ins Bearbeitungs-Programm ein.
Nicht gesteuerte Achsen dürfen Sie nicht zusammen mit
gesteuerten Achsen in einem Satz programmieren.
Beispiel – Programmieren einer Geraden:
Programmier-Dialog eröffnen: z.B. Gerade
Koordinaten ?
<
10 Koordinaten des Geraden-Endpunkts eingeben
5
Koordinaten der angewählten Achse überneh-
men: Softkey AKTUELLE POSITION drücken
(zweite Softkey-Leiste)
Radiuskorr.: RL/RR/Keine Korr. ?
<
Radiuskorrektur wählen: z.B. Softkey RL drük-
ken, das Werkzeug fährt links von der Kontur
Vorschub F=
<
100
Vorschub eingeben und mit Taste ENT
bestätigen: z.B. 100 mm/min
Zusatz-Funktion M ?
<
3
Zusatzfunktion z.B. M3 eingeben und den
Dialog mit der Taste ENT abschließen
Das Bearbeitungs-Programm zeigt die Zeile:
L X+10 Y+5 RL F100 M3
6.2
Gr
undlag
en
zu
den
Bahnfunktionen
