82 6 Programmieren: Konturen programmieren
6.5
Bahnbew
egung
en
–
P
olar
koor
dinat
en

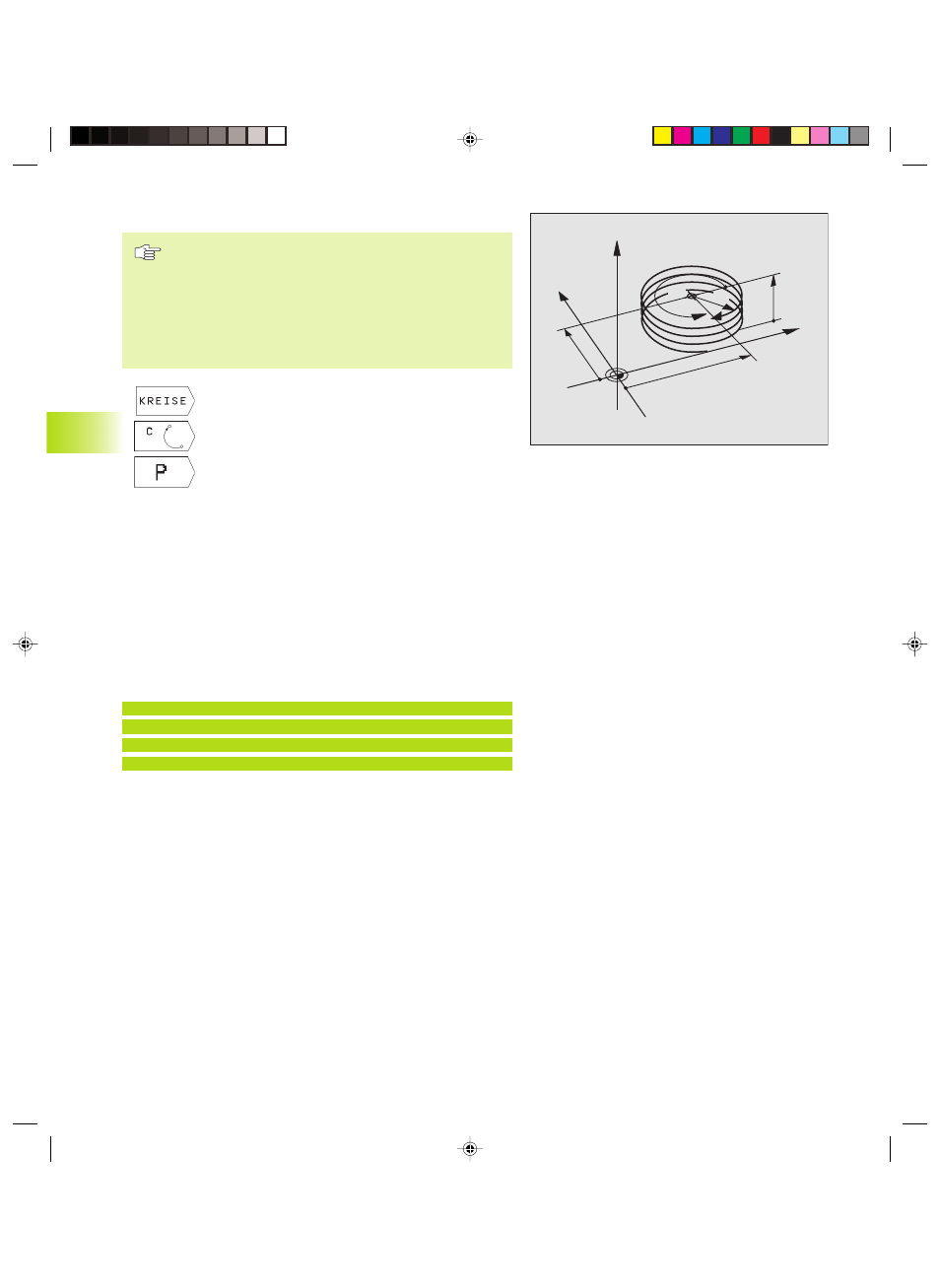

Schraubenlinie programmieren
Geben Sie Drehsinn DR und den inkrementalen Gesamt-
winkel IPA mit gleichem Vorzeichen ein, sonst kann das
Werkzeug in einer falschen Bahn fahren.
Für den Gesamtwinkel IPA können Sie einen Wert von
–5400° bis +5400° eingeben. Wenn das Gewinde mehr
als 15 Gänge hat, dann programmieren Sie die Schrau-
benlinie in einer Programmteil-Wiederholung
(Siehe „9.2 Programmteil-Wiederholungen“)
ú Kreisfunktionen wählen:Softkey „KREISE“ drücken
ú Kreisbahn C wählen:Softkey C drücken
ú Eingabe von Polarkoordinaten wählen: Softkey P
drücken (2. Softkey-Leiste)
ú Polarkoordinaten-Winkel: Gesamtwinkel inkremen-
tal eingeben, den das Werkzeug auf der Schrauben-
linie fährt. Nach der Eingabe des Winkels wählen
Sie die Werkzeug-Achse über Softkey
ú Koordinate für die Höhe der Schraubenlinie inkre-
mental eingeben
ú Drehsinn DR
Schraubenlinie im Uhrzeigersinn: DR–
Schraubenlinie gegen den Uhrzeigersinn: DR+
ú Radiuskorrektur RL/RR/R0
Radiuskorrektur nach Tabelle eingeben
NC-Beispielsätze
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA–1800 IZ+5 DR– RL F50
Y
X
Z
25
40
5
270°
R3
CC
