8 Programmieren: Zyklen 122

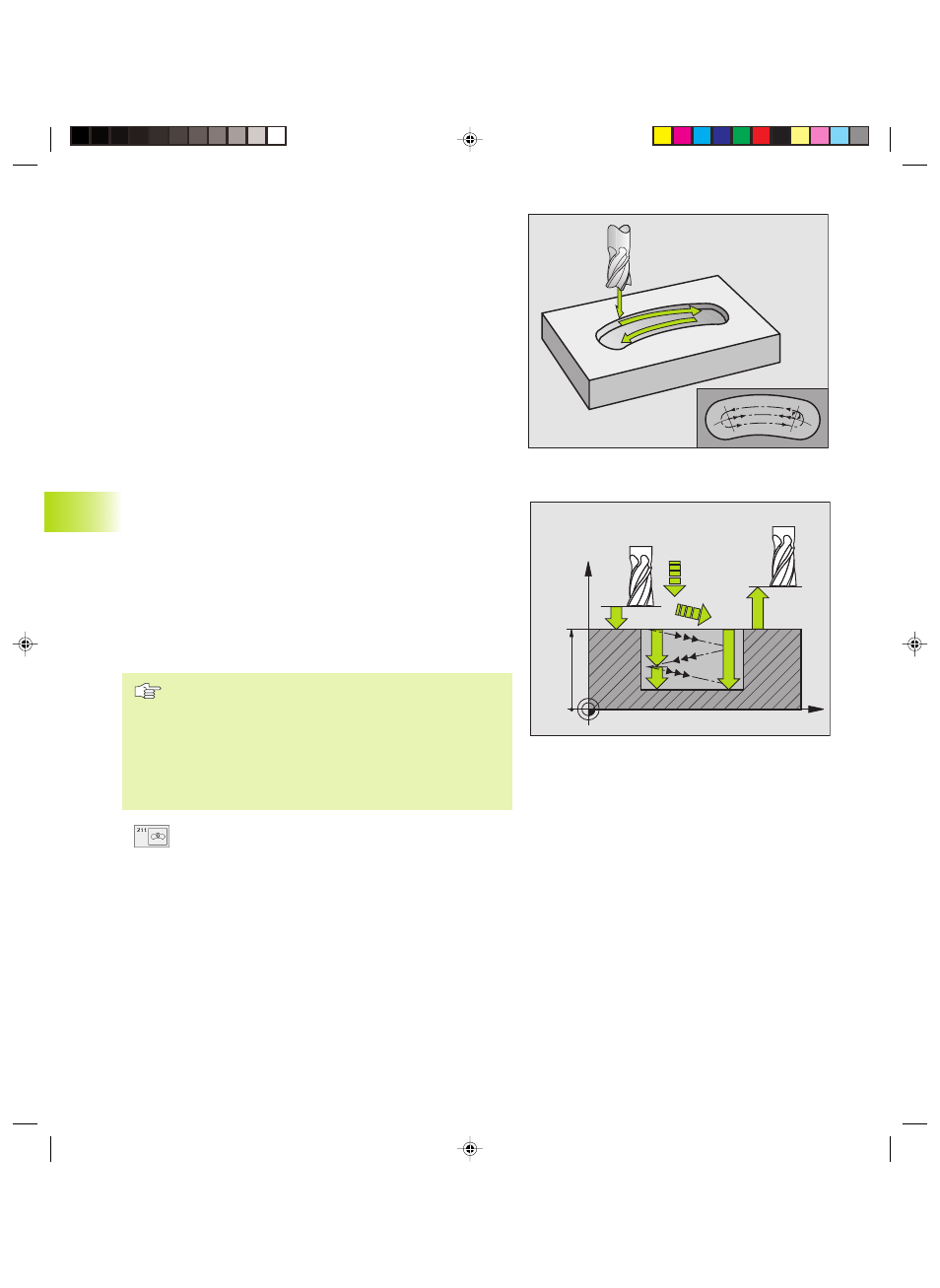

RUNDE NUT (Langloch) mit pendelndem
Eintauchen (Zyklus 211)
Schruppen
1 Die TNC positioniert das Werkzeug im Eilgang in der Spindel-
achse auf den 2. Sicherheits-Abstand und anschließend ins
Zentrum des rechten Kreises. Von dort aus positioniert die TNC
das Werkzeug auf den eingegebenen Sicherheits-Abstand über
der Werkstück-Oberfläche
2 Das Werkzeug fährt mit dem Vorschub Fräsen auf die Werkstück-
Oberfläche; von dort aus fährt der Fräser – schräg ins Material
eintauchend – zum anderen Ende der Nut
3 Anschließend fährt das Werkzeug wieder schräg eintauchend
zurück zum Startpunkt; dieser Vorgang (2 bis 3) wiederholt sich,
bis die programmierte Frästiefe erreicht ist
4 Auf der Frästiefe fährt die TNC das Werkzeug zum Planfräsen ans
andere Ende der Nut
Schlichten
5 Zum Schlichten der Nut fährt die TNC das Werkzeug tangential an
die Fertigkontur. Danach schlichtet die TNC die Kontur im Gleich-
lauf (bei M3). Der Startpunkt für den Schlichtvorgang liegt im
Zentrum des rechten Kreises.
6 Am Konturende fährt das Werkzeug tangential von der Kontur
weg
7 Abschließend fährt das Werkzeug im Eilgang FMAX auf den
Sicherheits-Abstand zurück und – falls eingegeben – auf den
2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Fräserdurchmesser nicht größer als die Nutbreite und
nicht kleiner als ein Drittel der Nutbreite wählen.
Fräserdurchmesser kleiner als die halbe Nutlänge
wählen. Sonst kann die TNC nicht pendelnd eintauchen.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Nutgrund
ú Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug bei einer Pendelbewegung in der
Spindelachse insgesamt zugestellt wird
8.3
Zyklen
zum
Fräsen
vo
n
Taschen,
Zapf
en
und
Nut
en
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
