141 HEIDENHAIN TNC 310

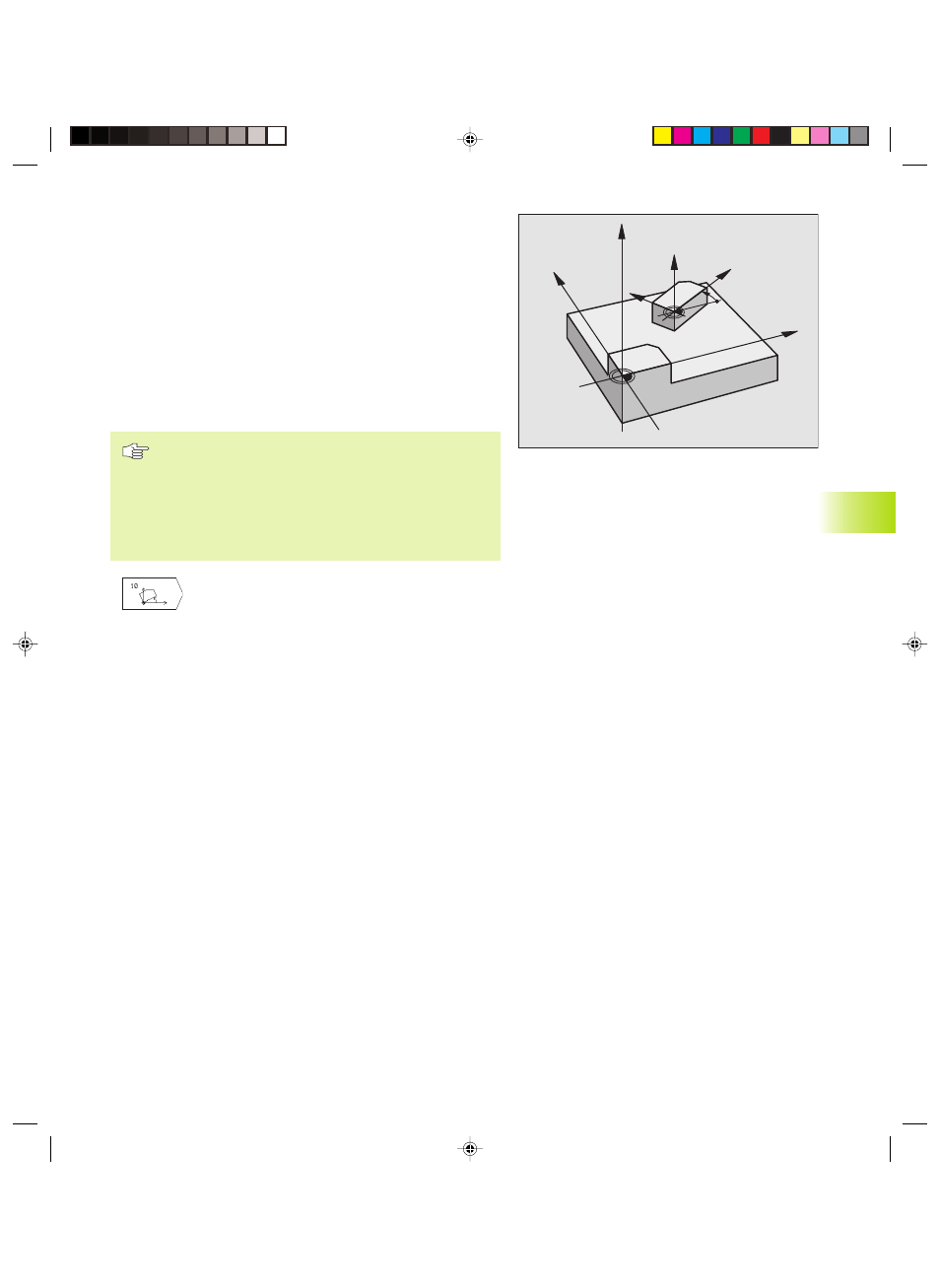

DREHUNG (Zyklus 10)
Innerhalb eines Programms kann die TNC das Koordinatensystem
in der Bearbeitungsebene um den aktiven Nullpunkt drehen.
Wirkung
Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC
zeigt den aktiven Drehwinkel in der zusätzlichen Status-Anzeige an.
Bezugsachse für den Drehwinkel:
n X/Y-Ebene X-Achse
n Y/Z-Ebene Y-Achse
n Z/X-Ebene Spindelachse
Beachten Sie vor dem Programmieren
Die TNC hebt eine aktive Radius-Korrektur durch Definie-
ren von Zyklus 10 auf. Ggf. Radius-Korrektur erneut
programmieren.
Nachdem Sie Zyklus 10 definiert haben, verfahren Sie
beide Achsen der Bearbeitungsebene, um die Drehung
zu aktivieren.
ú Drehung: Drehwinkel in Grad (°) eingeben.
Eingabe-Bereich: -360° bis +360° (absolut oder
inkremental)
Rücksetzen
Zyklus DREHUNG mit Drehwinkel 0° erneut programmieren.
Z
Z
X
X
Y
Y
8.6
Zyklen
zur
K
oor
dinat
en-Umr
echnung
