8 Programmieren: Zyklen 116

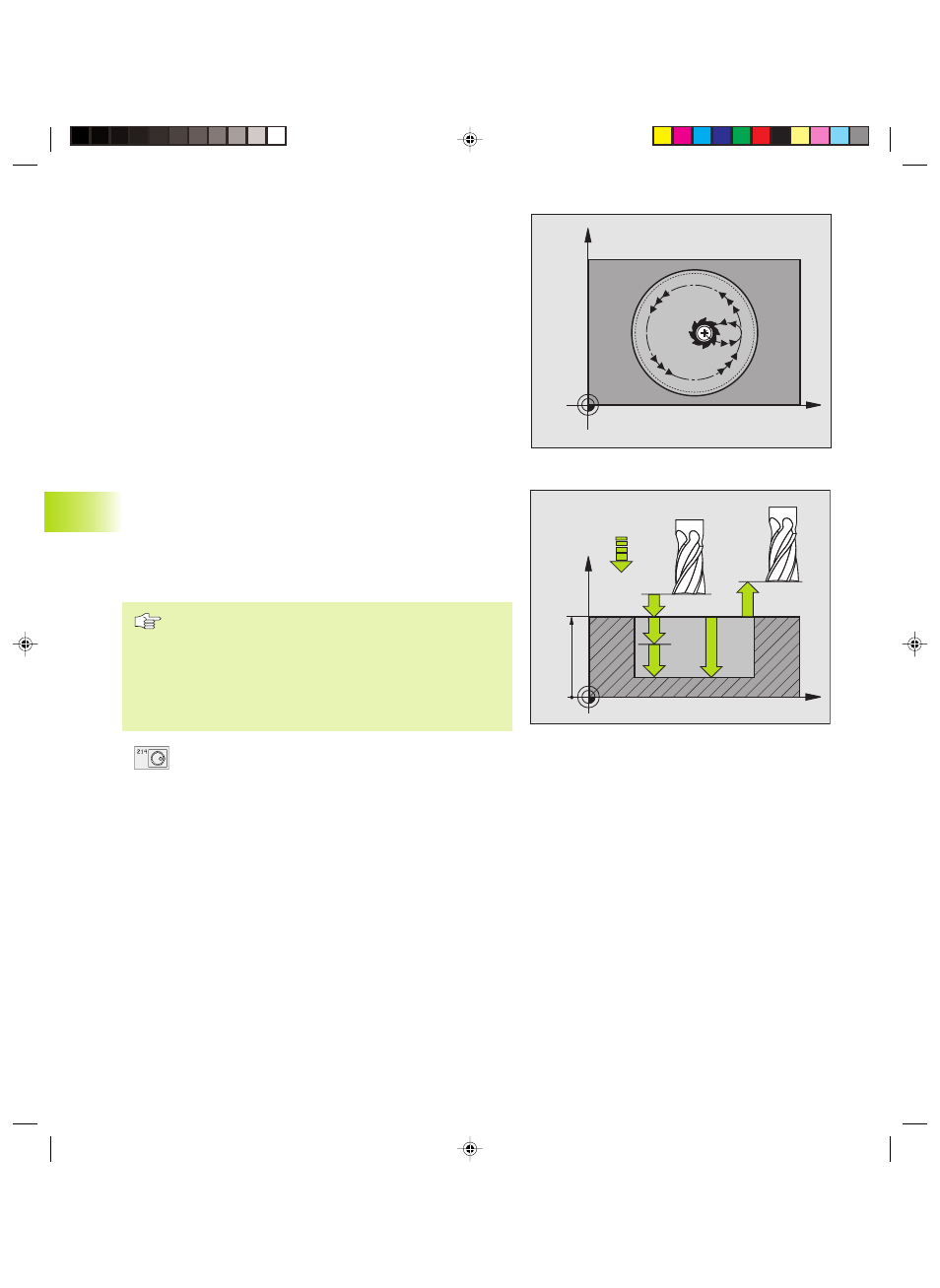

KREISTASCHE SCHLICHTEN (Zyklus 214)
1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf
den Sicherheits-Abstand, oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Taschenmitte
2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs-
ebene auf den Startpunkt der Bearbeitung. Die TNC berücksich-
tigt für die Berechnung des Startpunkts den Rohteil-Durchmesser
und den Werkzeug-Radius. Falls Sie den Rohteil-Durchmesser mit
0 eingeben, sticht die TNC in der Taschenmitte ein
3 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt
die TNC das Werkzeug im Eilgang FMAX auf den Sicherheits-
Abstand und von dort mit dem Vorschub Tiefenzustellung auf die
erste Zustell-Tiefe
4 Anschließend fährt das Werkzeug tangential an die Fertigteil-
kontur und fräst im Gleichlauf einen Umlauf
5 Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6 Dieser Vorgang (4 bis 5) wiederholt sich, bis die programmierte
Tiefe erreicht ist
7 Am Ende des Zyklus fährt die TNC das Werkzeug mit FMAX auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Mitte der Tasche
(Endposition = Startposition)
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Wenn Sie die Tasche aus dem Vollen heraus schlichten
wollen, dann verwenden Sie einen Fräser mit einem
über Mitte schneidenden Stirnzahn (DIN 844) und geben
einen kleinen Vorschub Tiefenzustellung ein.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werk-
stück-Oberfläche und Taschengrund
ú Vorschub Tiefenzustellung Q206: Verfahr-
geschwindigkeit des Werkzeugs beim Fahren auf
Tiefe in mm/min. Wenn Sie ins Material eintauchen,
dann kleinen Wert eingeben; wenn Sie im Freien
eintauchen, dann höheren Wert eingeben
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird
ú Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
8.3
Zyklen
zum
Fräsen
vo
n
Taschen,
Zapf
en
und
Nut
en
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
