66 6 Programmieren: Konturen programmieren
Letztes Konturelement: P
E
mit Radiuskorrektur
Mittelpunktswinkel =180°, Kreisbahn-Radius=10 mm
Z freifahren, Rücksprung, Programm-Ende
X
Y
20
P
N
R0
P
E
RR R8 180°
RR

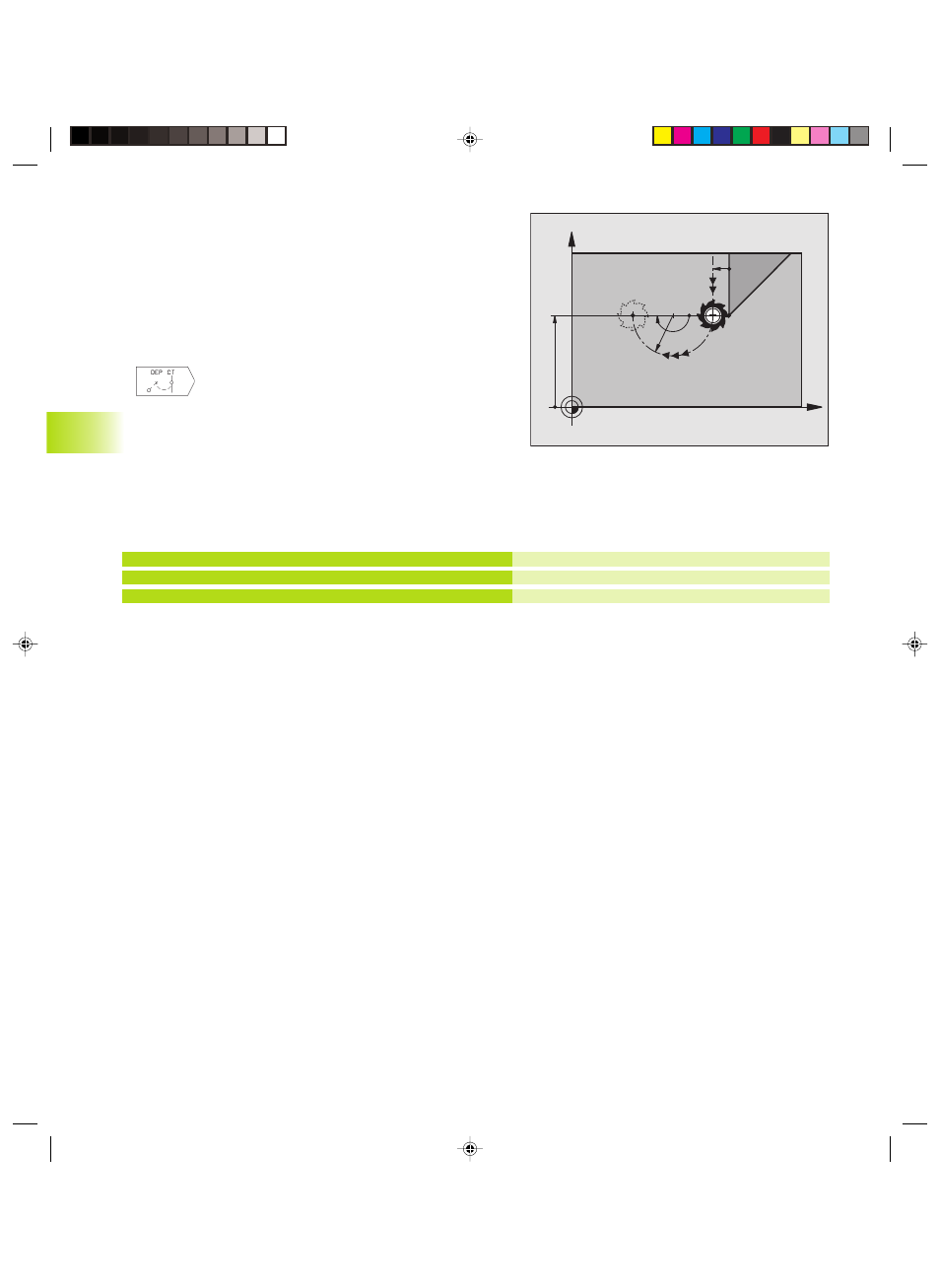

Wegfahren auf einer Kreisbahn
mit tangentialem Anschluß: DEP CT
Die TNC fährt das Werkzeug auf einer Kreisbahn vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Kreisbahn schließt tangential
an das letzte Konturelement an.
ú Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
ú Dialog mit Taste APPR/DEP und Softkey DEP CT eröffnen:
ú Mittelpunktswinkel CCA der Kreisbahn
ú Radius R der Kreisbahn
n Das Werkzeug soll zu der Seite das Werkstück
verlassen, die durch die Radiuskorrektur festgelegt
ist:
R positiv eingeben
n Das Werkzeug soll zu der entgegengesetzten
Seite das Werkstück verlassen, die durch die
Radiuskorrektur festgelegt ist: R negativ eingeben
NC-Beispielsätze
23 L Y+20 RR F100
24 DEP CT CCA 180 R+8 F100
25 L Z+100 FMAX M2
6.3
K
ont
ur
anf
ahr
en
und
ver
lassen
