73 HEIDENHAIN TNC 310
Der Abstand von Start- und Endpunkt des Kreisdurch-
messers darf nicht größer als der Kreisdurchmesser sein.
Der maximale Radius beträgt 30 m.

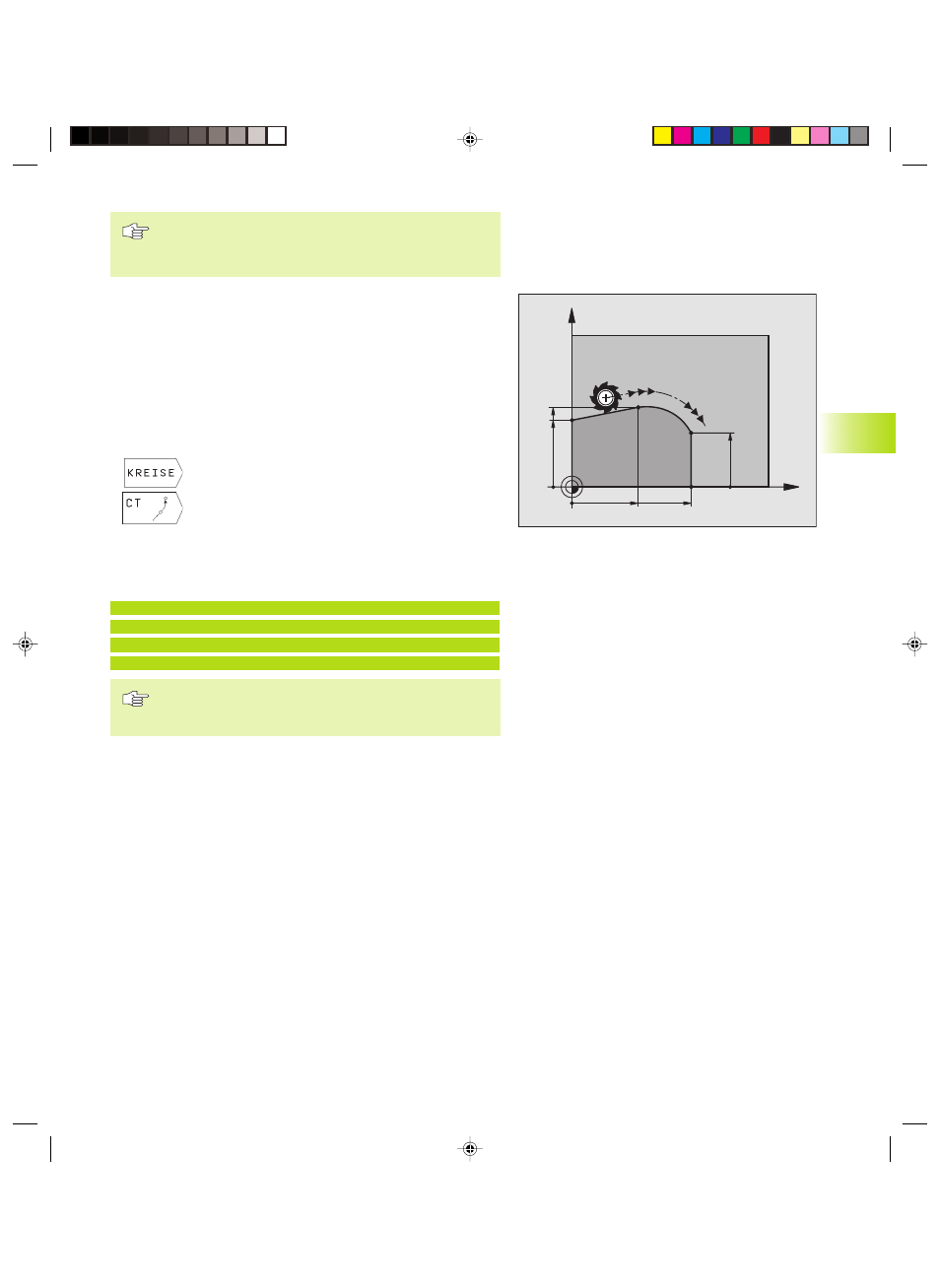

Kreisbahn CT mit tangentialem Anschluß
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das
zuvor programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Kontur-
elemente kein Knick- oder Eckpunkt entsteht, die Konturelemente
also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem CT-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
ú Kreisfunktionen wählen: Softkey „KREISE“ drücken
(2. Softkey-Leiste)
ú Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
ú Vorschub F
ú Zusatz-Funktion M
NC-Beispielsätze
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte Konturelement
sollten beide Koordinaten der Ebene enthalten, in der
der Kreisbogen ausgeführt wird!
X
Y
25 45
25
30
20
6.4
Bahnbew
egung
en
–
re
chtwinklig
e
K
oor
dinat
en
