127 HEIDENHAIN TNC 310

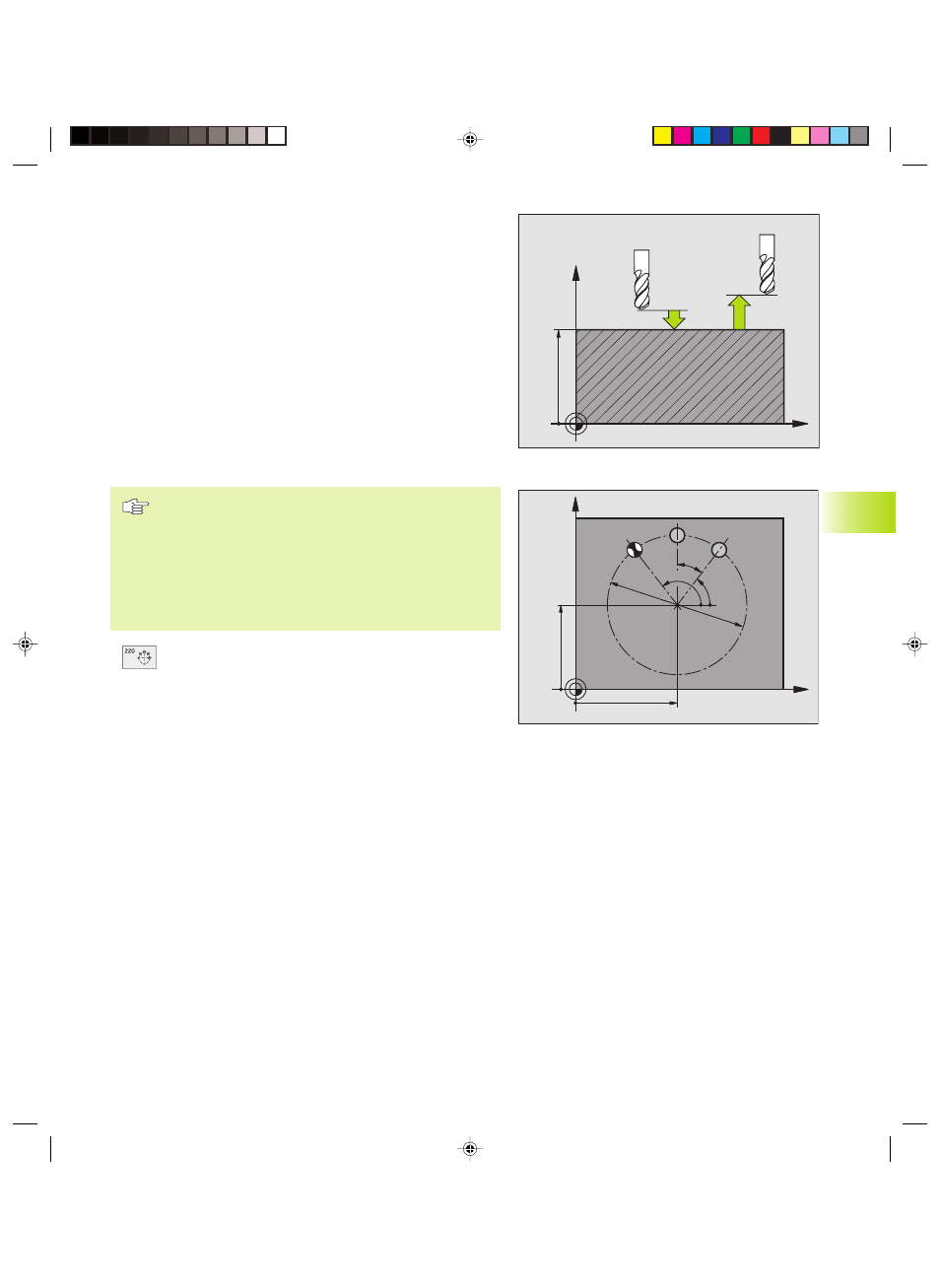

PUNKTEMUSTER AUF KREIS (Zyklus 220)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
n 2. Sicherheits-Abstand anfahren (Spindelachse)
n Startpunkt in der Bearbeitungsebene anfahren
n Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug mit einer
Geraden-Bewegung auf den Startpunkt der nächsten Bearbei-
tung; das Werkzeug steht dabei auf Sicherheits-Abstand (oder
2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
Beachten Sie vor dem Programmieren
Zyklus 220 ist DEF-Aktiv, das heißt, Zyklus 220 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 204 und
212 bis 215 mit Zyklus 220 kombinieren, wirken der
Sicherheits-Abstand, die Werkstück-Oberfläche und der
2. Sicherheits-Abstand aus Zyklus 220.
ú Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt in
der Hauptachse der Bearbeitungsebene
ú Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt in
der Nebenachse der Bearbeitungsebene
ú Teilkreis-Durchmesser Q244: Durchmesser des
Teilkreises
ú Startwinkel Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der ersten Bearbeitung auf dem Teilkreis
ú Endwinkel Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der letzten Bearbeitung auf dem Teilkreis;
Endwinkel ungleich Startwinkel eingeben; wenn
Endwinkel größer als Startwinkel eingegeben, dann
Bearbeitung im Gegen-Uhrzeigersinn, sonst Bearbei-
tung im Uhrzeigersinn
8.4
Zyklen
zum
Herstellen
von
Punktemuster
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
