78 6 Programmieren: Konturen programmieren
6.5
Bahnbew
egung
en
–
P
olar
koor
dinat
en
6.5 Bahnbewegungen – Polar-
koordinaten
Mit Polarkoordinaten legen Sie eine Position über einen Winkel PA
und einen Abstand PR zu einem zuvor definierten Pol CC fest. Siehe
„4.1 Grundlagen“.
Polarkoordinaten setzen Sie vorteilhaft ein bei:
n Positionen auf Kreisbögen
n Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen

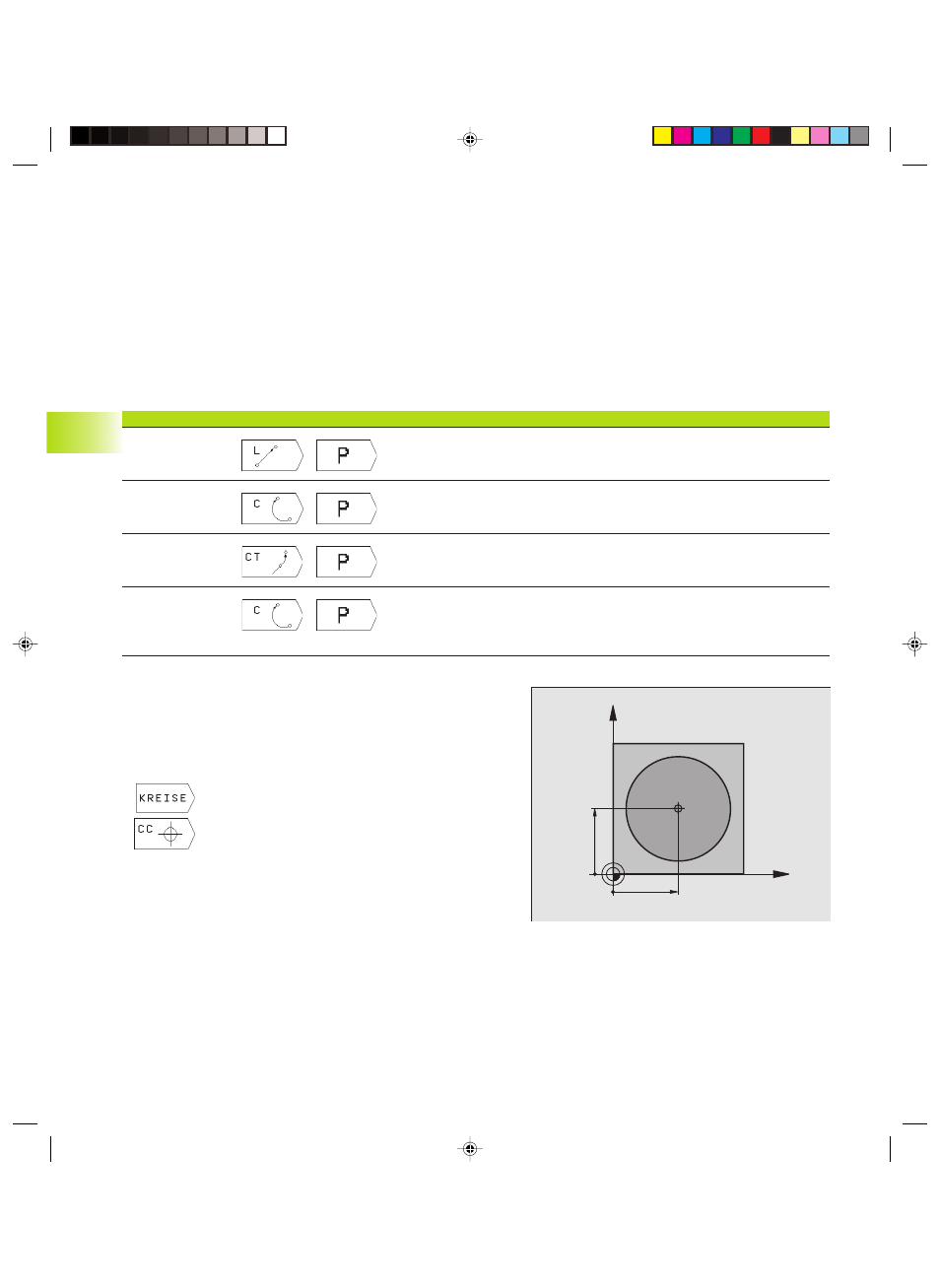

Übersicht der Bahnfunktion mit Polarkoordinaten
Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim
Programmieren des Kreismittelpunkts CC.
ú Kreisfunktionen wählen:Softkey „KREISE “drücken
ú Koordinaten CC: Rechtwinklige Koordinaten für den
Pol eingeben oder
Um die zuletzt programmierte Position zu überneh-
men: Keine Koordinaten eingeben
X
Y
CC
X
CC
Y
CC
Funktion Bahnfunktions-Softkeys
Gerade LP +
Kreisbogen CP +
Kreisbogen CTP +
Schraubenlinie +
(Helix)
Werkzeug-Bewegung
Gerade
Kreisbahn um Kreismittelpunkt/Pol CC
zum Kreisbogen-Endpunkt
Kreisbahn mit tangentialem Anschluß an
vorheriges Konturelement
Überlagerung einer Kreisbahn mit einer
Geraden
Erforderliche Eingaben
Polarradius, Polarwinkel des
Geraden-Endpunkts
Polarwinkel des Kreisendpunkts,
Drehrichtung
Polarradius, Polarwinkel des
Kreisendpunkts
Polarradius, Polarwinkel des
Kreisendpunkts, Koordinate des
Endpunkts in der Werkzeugachse
