Schaltendes Tastsystem kalibrieren
Das Tastsystem müssen Sie kalibrieren bei
n Inbetriebnahme
n Taststift-Bruch
n Taststift-Wechsel
n Änderung des Antastvorschubs
n Unregelmäßigkeiten, beispielsweise durch Erwärmung der
Maschine

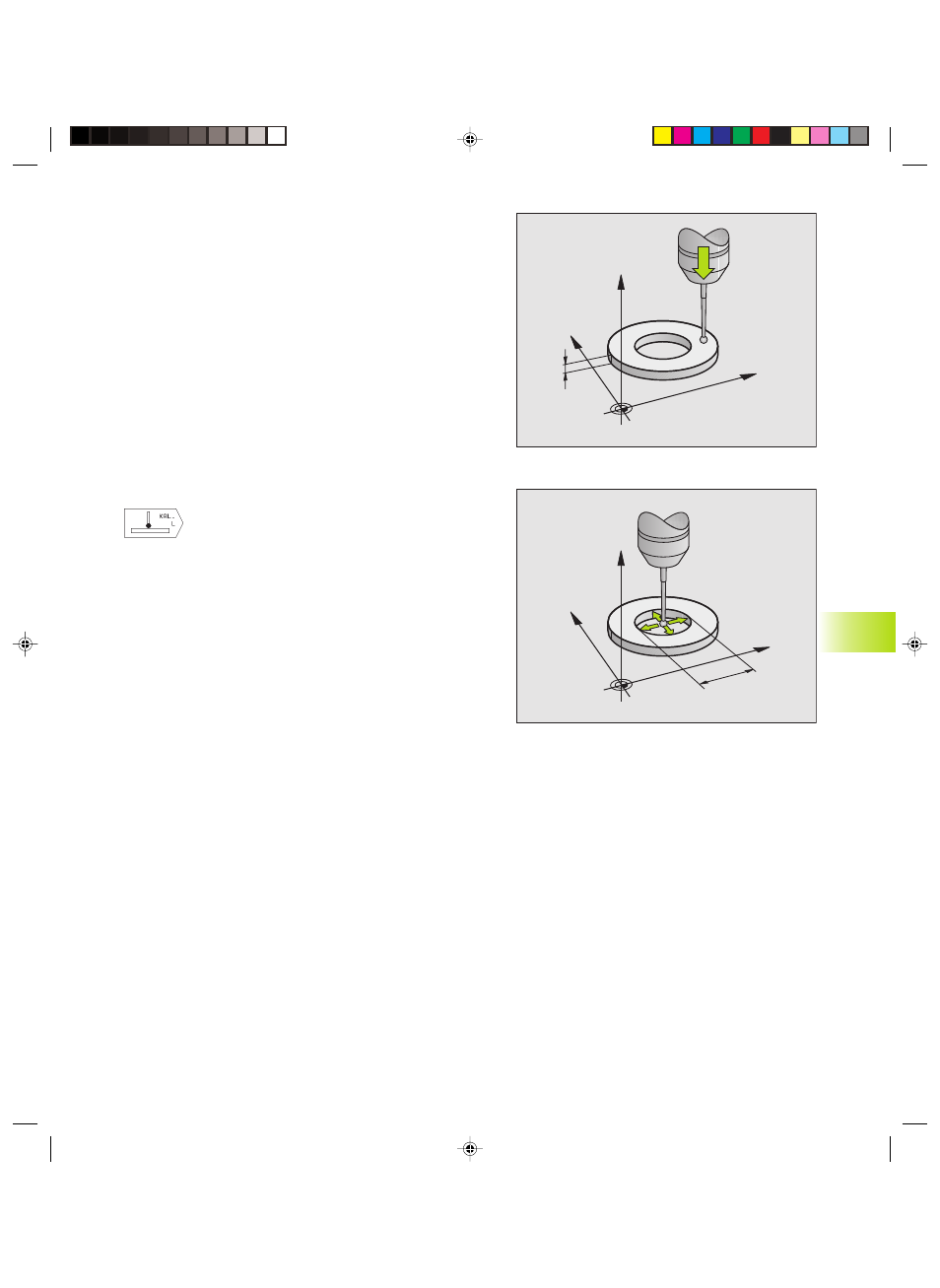

Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des
Taststifts und den „wirksamen“ Radius der Tastkugel. Zum Kalibrie-
ren des 3D-Tastsystems spannen Sie einen Einstellring mit bekann-
ter Höhe und bekanntem Innenradius auf den Maschinentisch.
Kalibrieren der wirksamen Länge
ú Bezugspunkt in der Spindel-Achse so setzen, daß für den
Maschinentisch gilt: Z=0.
ú Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey ANTAST-FUNKTIONEN und KAL. L drücken.
Die TNC zeigt ein Menü-Fenster mit vier Eingabe-
feldern
ú Werkzeug-Achse über Softkey wählen
ú Bezugspunkt: Höhe des Einstellrings eingeben
ú Menüpunkte Wirksamer Kugelradius und Wirksame
Länge erfordern keine Eingabe
ú Tastsystem dicht über die Oberfläche des Einstell-
rings fahren
ú Wenn nötig, angezeigte Verfahrrichtung ändern:
Pfeil-Taste drücken
ú Oberfläche antasten: NC-START-Taste drücken
Wirksamen Radius kalibrieren und Tastsystem-Mittenversatz
ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der
Spindelachse zusammen. Die Kalibrier-Funktion erfaßt den Versatz
zwischen Tastsystem-Achse und Spindelachse und gleicht ihn
rechnerisch aus.
Bei dieser Funktion dreht die TNC das 3D-Tastsystem um 180°.
Die Drehung wird durch eine Zusatz-Funktion ausgelöst, die der
Maschinenhersteller im Maschinenparameter 6160 festlegt.
