8 Programmieren: Zyklen
104
ú

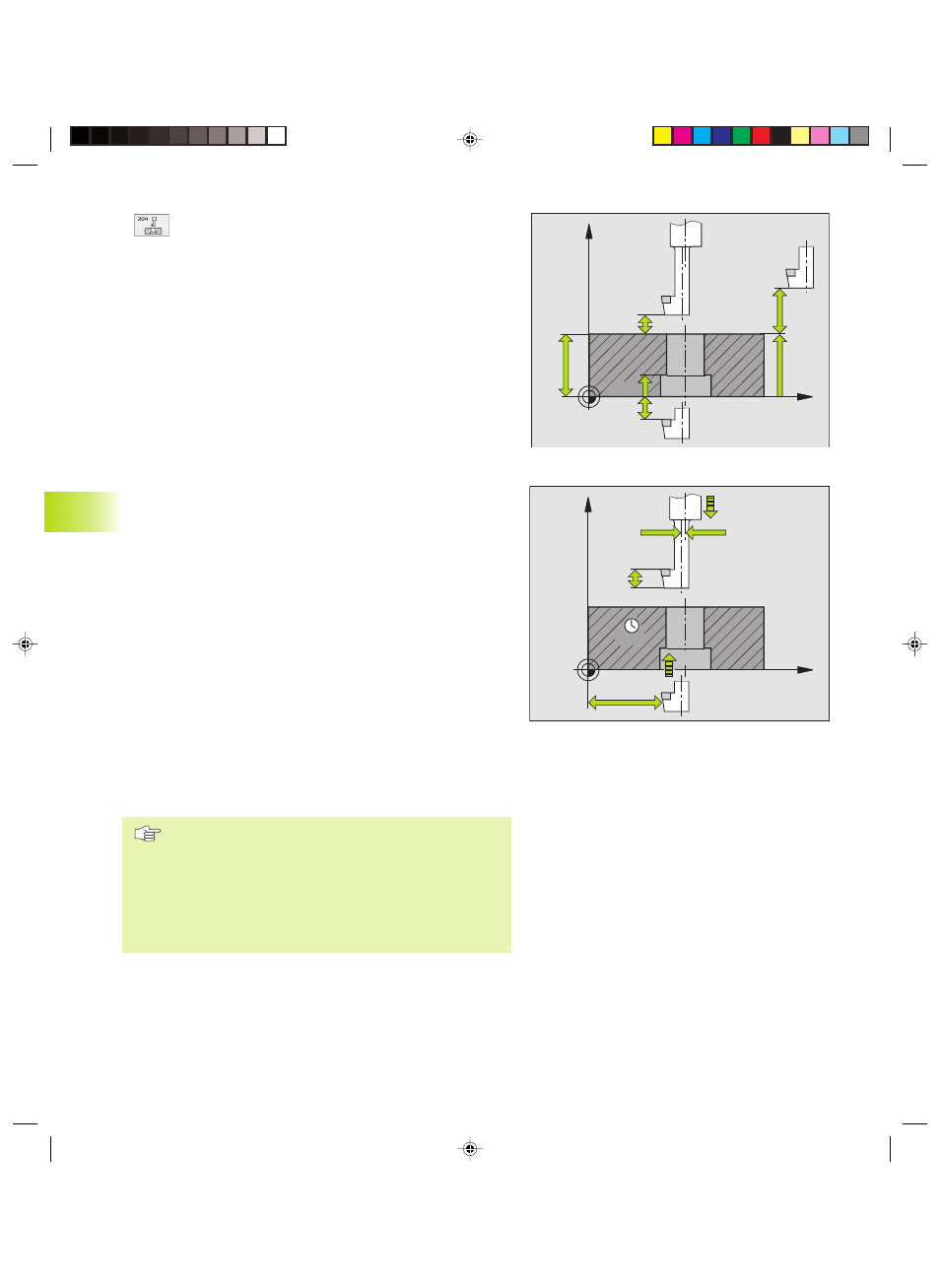

Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú
Tiefe Senkung Q249 (inkremental): Abstand zwischen
Werkstück-Unterkante und Senkungsgrund. Positives
Vorzeichen stellt die Senkung in positiver Richtung der
Spindelachse her
ú
Materialstärke Q250 (inkremental): Dicke des Werk-
stücks
ú
Exzentermaß Q251 (inkremental): Exzentermaß der
Bohrstange; aus Werkzeug-Datenblatt entnehmen
ú
Schneidenhöhe Q252 (inkremental): Abstand zwischen
Unterkante der Bohrstange und der Hauptschneide;
aus Werkzeug-Datenblatt entnehmen
ú
Vorschub Vorpositionieren Q253: Verfahrgeschwindig-
keit des Werkzeugs beim Eintauchen in das Werkstück
bzw. beim Herausfahren aus dem Werkstück in mm/
min
ú
Vorschub Senken Q254: Verfahrgeschwindigkeit des
Werkzeugs beim Senken in mm/min
ú
Verweilzeit Q255: Verweilzeit in Sekunden am
Senkungsgrund
ú
Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú
Freifahr-Richtung (0/1/2/3/4) Q214: Richtung festlegen,
in der die TNC das Werkzeug um das Exzentermaß
versetzen soll (nach der Spindel-Orientierung)
0: Eingabe nicht erlaubt
1: Werkzeug versetzen in Minus-Richtung der Hauptachse
2: Werkzeug versetzen in Minus-Richtung der Nebenachse
3: Werkzeug versetzen in Plus-Richtung der Hauptachse
4: Werkzeug versetzen in Plus-Richtung der Nebenachse
Kollisionsgefahr!
Überprüfen Sie, wo die Werkzeug-Spitze steht, wenn Sie
mit M19 eine Spindel-Orientierung auf 0° programmie-
ren (z.B. in der Betriebsart Positionieren mit Handein-
gabe). Richten Sie die Werkzeug-Spitze so aus, das sie
parallel zu einer Koordinaten-Achse steht. Wählen Sie die
Freifahr-Richtung so, daß das Werkzeug kollisionsfrei in
die Bohrung eintauchen kann.
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
