69 HEIDENHAIN TNC 310

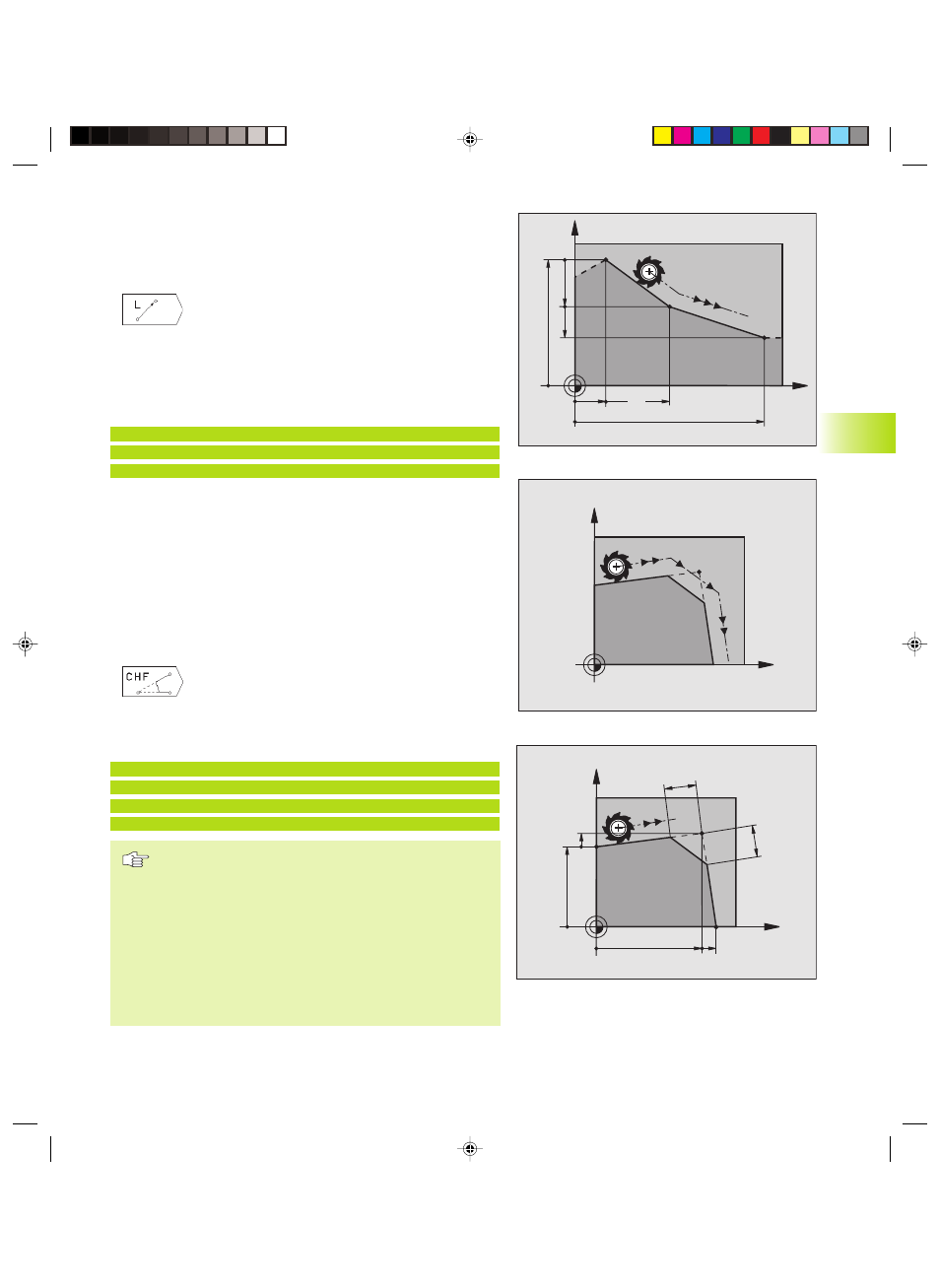

Gerade L
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Gerade. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
ú Koordinaten des Endpunkts der Gerade eingeben
Falls nötig:
ú Radiuskorrektur RL/RR/R0
ú Vorschub F
ú Zustaz-Funktion M
NC-Beispielsätze
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Fase CHF zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen,
können Sie mit einer Fase versehen.
n In den Geradensätzen vor und nach dem CHF-Satz programmieren
Sie jeweils beide Koordinaten der Ebene, in der die Fase ausge-
führt wird
n Die Radiuskorrektur vor und nach CHF-Satz muß gleich sein
n Die Fase muß mit dem aktuellen Werkzeug ausführbar sein
ú Fasen-Abschnitt: Länge der Fase eingeben
Falls nötig:
ú Vorschub F (wirkt nur im CHF-Satz)
NC-Beispielsätze
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12
10 L IX+5 Y+0
Eine Kontur nicht mit einem CHF-Satz beginnen!
Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
Wenn Sie im Fasensatz keinen Vorschub programmiert
haben, verfährt die TNC mit dem zuletzt programmierten
Vorschub.
Ein im CHF-Satz programmierter Vorschub wirkt nur in
diesem CHF-Satz. Danach ist wieder der vor dem CHF-
Satz programmierte Vorschub gültig.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
X
Y
60
15
40
10
10
20
X
Y
6.4
Bahnbew
egung
en
–
re
chtwinklig
e
K
oor
dinat
en
X
Y
40
12 30
5
12
5
