Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest.
ú
Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberflä-
che
ú
Tiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund (Spitze
des Bohrkegels)
ú
Vorschub Tiefenzustellung Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Bohren in mm/min
ú
Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die TNC
fährt in einem Arbeitsgang auf die Tiefe wenn:
n
Zustell-Tiefe und Tiefe gleich sind
n
die Zustell-Tiefe größer als die Tiefe ist
Die Tiefe muß kein Vielfaches der Zustell-Tiefe sein
ú
Verweilzeit oben Q210: Zeit in Sekunden, die das
Werkzeug auf Sicherheits-Abstand verweilt,
nachdem es die TNC zum Entspanen aus der
Bohrung herausgefahren hat
ú
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche
ú
2. Sicherheits-Abstand Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen kann
ú
Abnahmebetrag Q212 (inkremental): Wert, um den
die TNC die Zustell-Tiefe nach jeder Zustellung
verkleinert
ú
Anz. Spanbrüche bis Rückzug Q213: Anzahl der
Spanbrüche bevor die TNC das Werkzeug aus der
Bohrung zum Entspanen herausfahren soll. Zum
Spanbrechen zieht die TNC das Werkzeug jeweils
um 0,2 mm zurück
ú
Minimale Zustell-Tiefe Q205 (inkremental): Falls
Sie einen Abnahmebetrag eingegeben haben,
begrenzt die TNC die Zustellung auf den mit Q205
eingegeben Wert
ú
Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt
ú
Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Boh-
rung in mm/min. Wenn Sie Q208=0 eingeben,
dann fährt TNC mit FMAX heraus

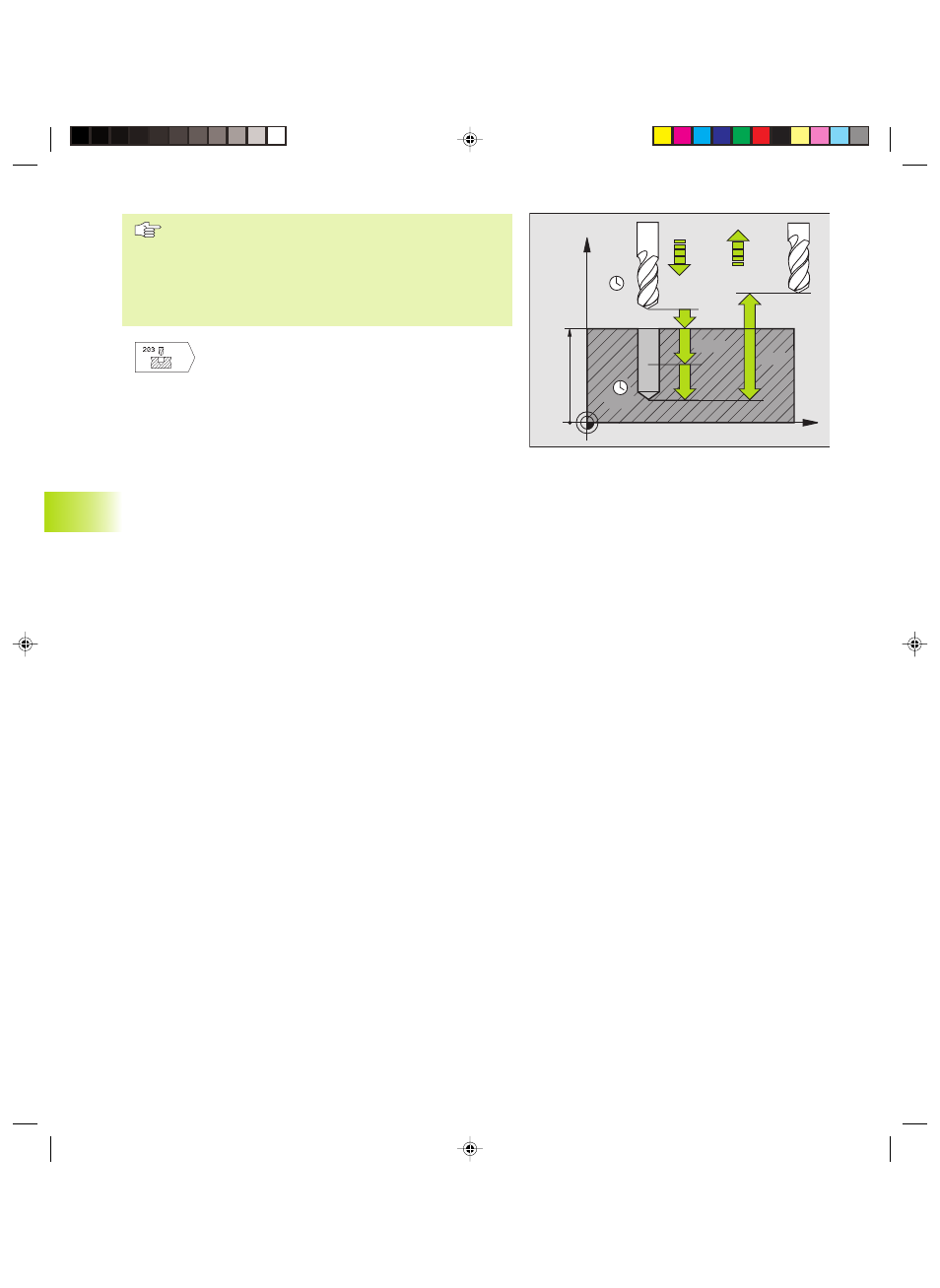

X
