8 Programmieren: Zyklen 100

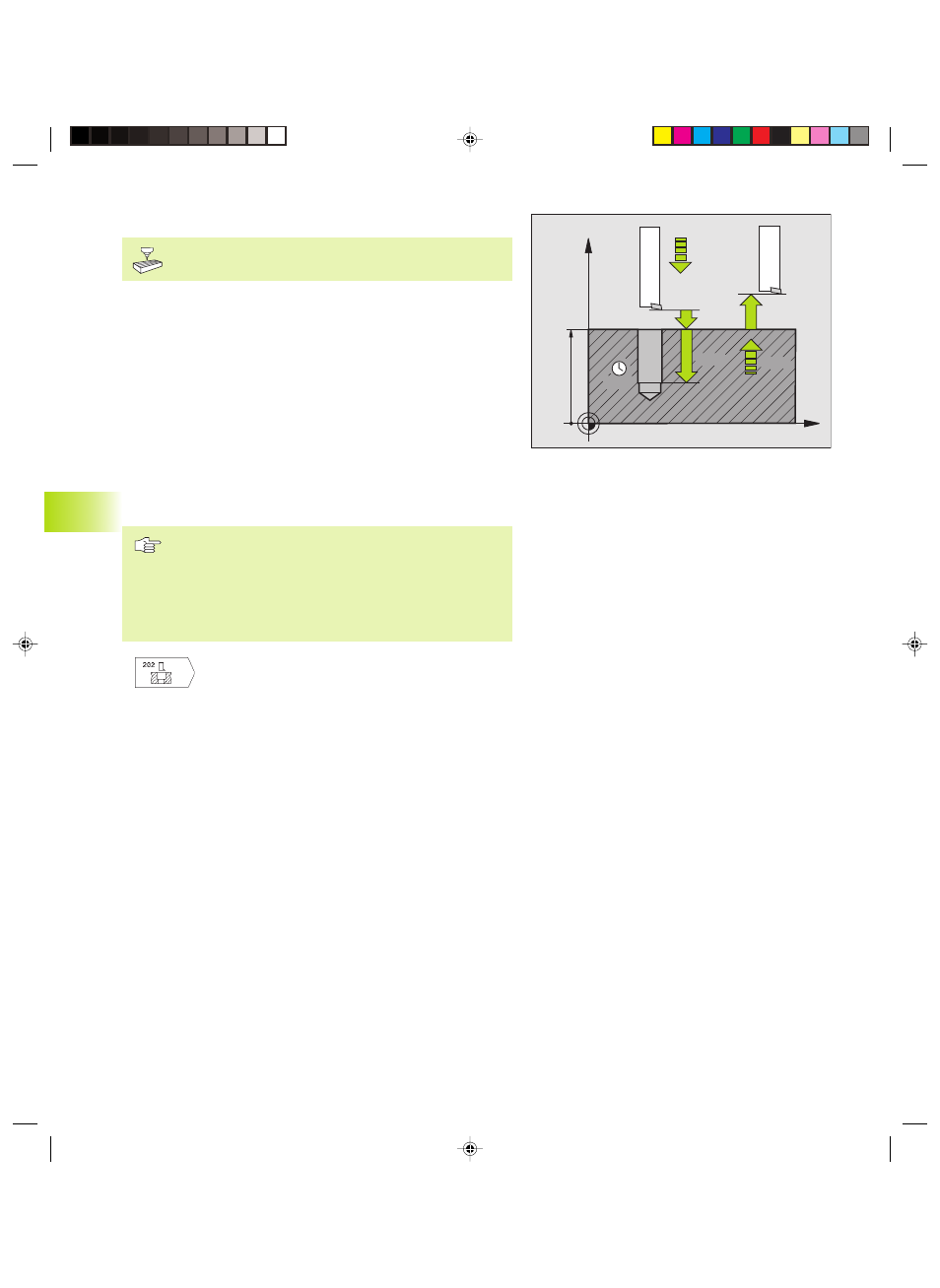

AUSDREHEN (Zyklus 202)
Maschine und TNC müssen vom Maschinenhersteller für
den Zyklus 202 vorbereitet sein.
1 Die TNC positioniert das Werkzeug in der Spindelachse im
Eilgang FMAX auf den Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Das Werkzeug bohrt mit dem Bohrvorschub bis zur Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug – falls eingegeben –
mit laufender Spindel zum Freischneiden
4 Anschließend führt die TNC eine Spindel-Orientierung auf die
0°-Position durch
5 Falls Freifahren gewählt ist, fährt die TNC in der eingegebenen
Richtung 0,2 mm (fester Wert) frei
6 Anschließend fährt die TNC das Werkzeug im Vorschub Rückzug
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
FMAX auf den 2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberflä-
che
ú Tiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund
ú Vorschub Tiefenzustellung Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Ausdrehen in mm/min
ú Verweilzeit unten Q211: Zeit in Sekunden, in der
das Werkzeug am Bohrungsgrund verweilt
ú Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Boh-
rung in mm/min. Wenn Sie Q5=0 eingeben, dann
gilt Vorschub Tiefenzustellung
ú Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2
Bohrzyklen
