8 Programmieren: Zyklen 142

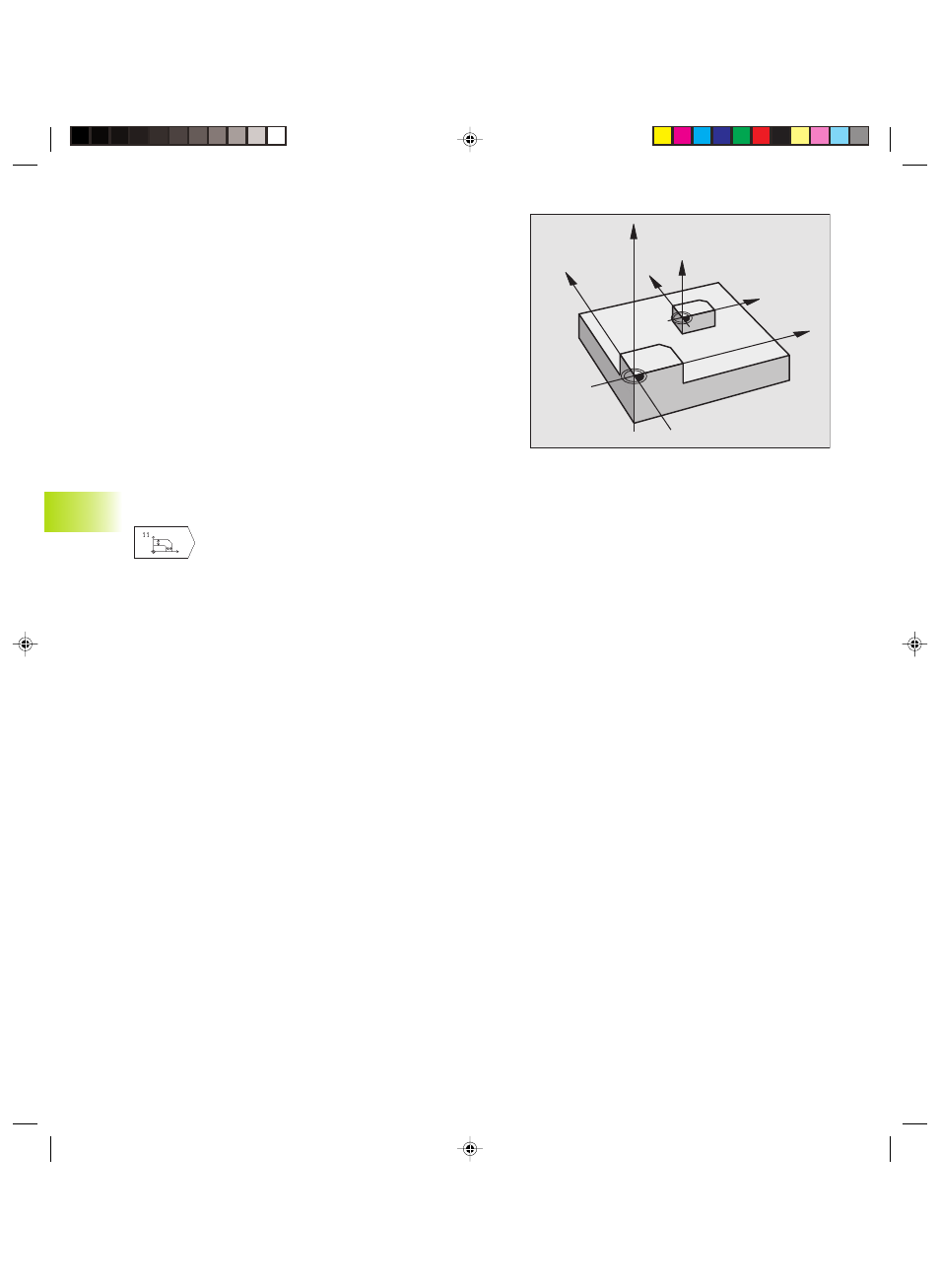

MASSFAKTOR (Zyklus 11)
Die TNC kann innerhalb eines Programms Konturen vergrößern
oder verkleinern. So können Sie beispielsweise Schrumpf- und
Aufmaß-Faktoren berücksichtigen.
Wirkung
Der Maßfaktor wirkt ab seiner Definition im Programm. Er wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC
zeigt den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Der Maßfaktor wirkt
n in der Bearbeitungsebene, oder auf alle drei Koordinatenachsen
gleichzeitig (abhängig von Maschinenparameter 7410)
n auf Maßangaben in Zyklen
n auch auf Parallelachsen U,V,W
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf
eine Kante oder Ecke der Kontur verschoben werden.
ú Faktor?: Faktor SCL eingeben (engl.: scaling); die
TNC multipliziert Koordinaten und Radien mit SCL
(wie in „Wirkung“ beschrieben)
Vergrößern: SCL größer als 1 bis 99,999 999
Verkleinern: SCL kleiner als 1 bis 0,000 001
Rücksetzen
Zyklus MASSFAKTOR mit Faktor 1 erneut programmieren.
8.6
Zyklen
zur
K
oor
dinat
en-Umr
echnung
Z
Z
X
X
Y
Y
