107 HEIDENHAIN TNC 310

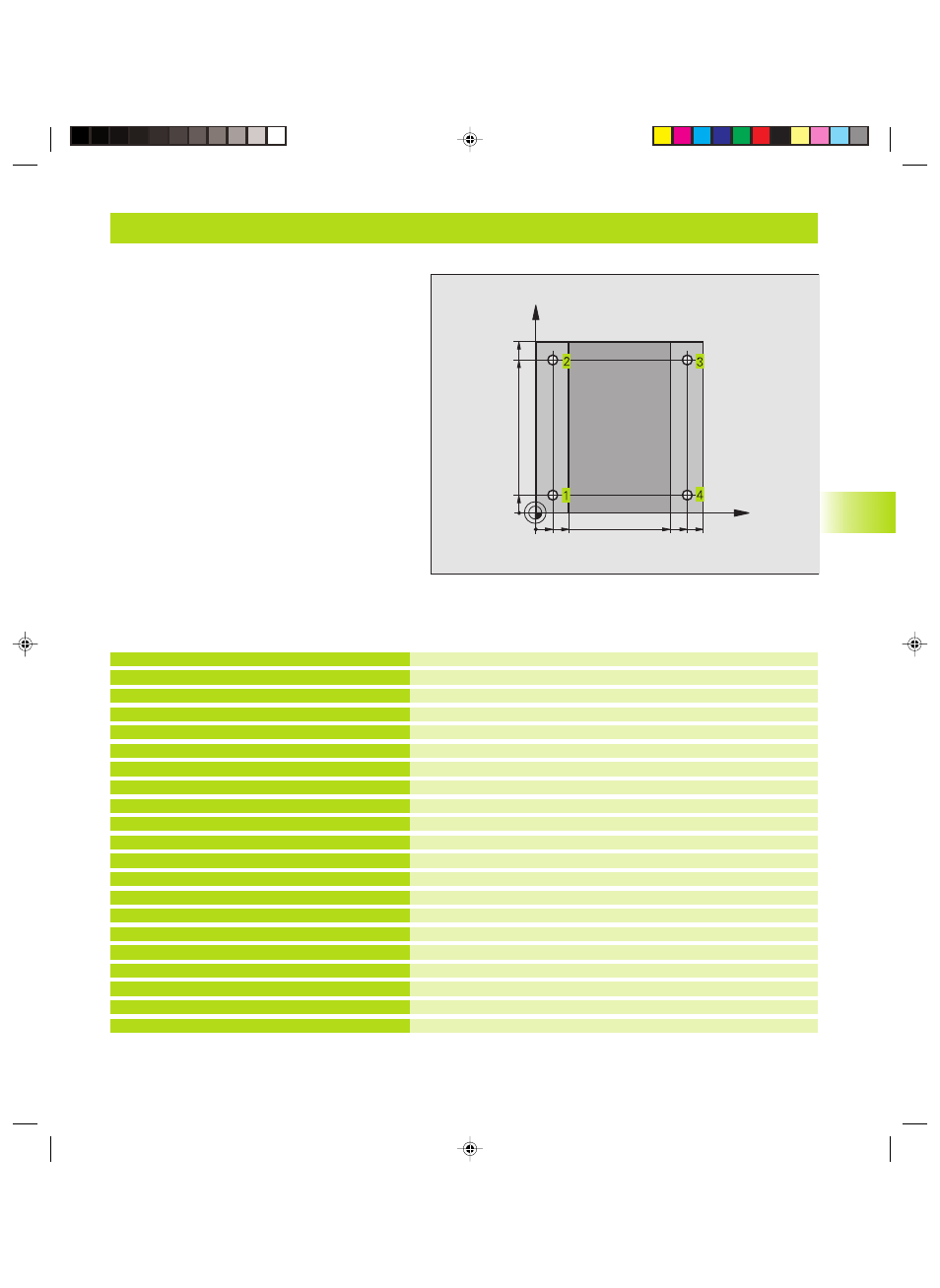

Beispiel: Bohrzyklen
8.2
Bohrzyklen
X
Y
20
10
100
100
10
90
90 80
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition
Sicherheits-Abstand
Tiefe
Vorschub Bohren
Zustellung
Verweilzeit oben
Koordinate Oberfläche
2. Sicherheits-Abstand
Bohrung 1 anfahren, Spindel einschalten
Zyklus-Aufruf
Bohrung 2 anfahren, Zyklus-Aufruf
Bohrung 3 anfahren, Zyklus-Aufruf
Bohrung 4 anfahren, Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM 200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 200 BOHREN
Q200=2 ;SICHERHEITS-ABST.
Q201=-15 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=-10 ;KOOR. OBERFLAECHE
Q204=20 ;2. SICHERHEITS-ABST.
7 L X+10 Y+10 R0 F MAX M3
8 CYCL CALL
9 L Y+90 R0 F MAX M99
10 L X+90 R0 F MAX M99
11 L Y+10 R0 F MAX M99
12 L Z+250 R0 F MAX M2
13 END PGM 200 MM
