HEIDENHAIN TNC 310
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug von der aktuellen
Position mit einer 3D-Geradenbewegung auf den Start-
punkt . Werkzeug so vorpositionieren, daß keine Kollision
mit dem Werkstück oder Spannmitteln erfolgen kann.
Die TNC fährt das Werkzeug mit Radiuskorrektur R0
zwischen den eingegebenen Positionen
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844).
ú

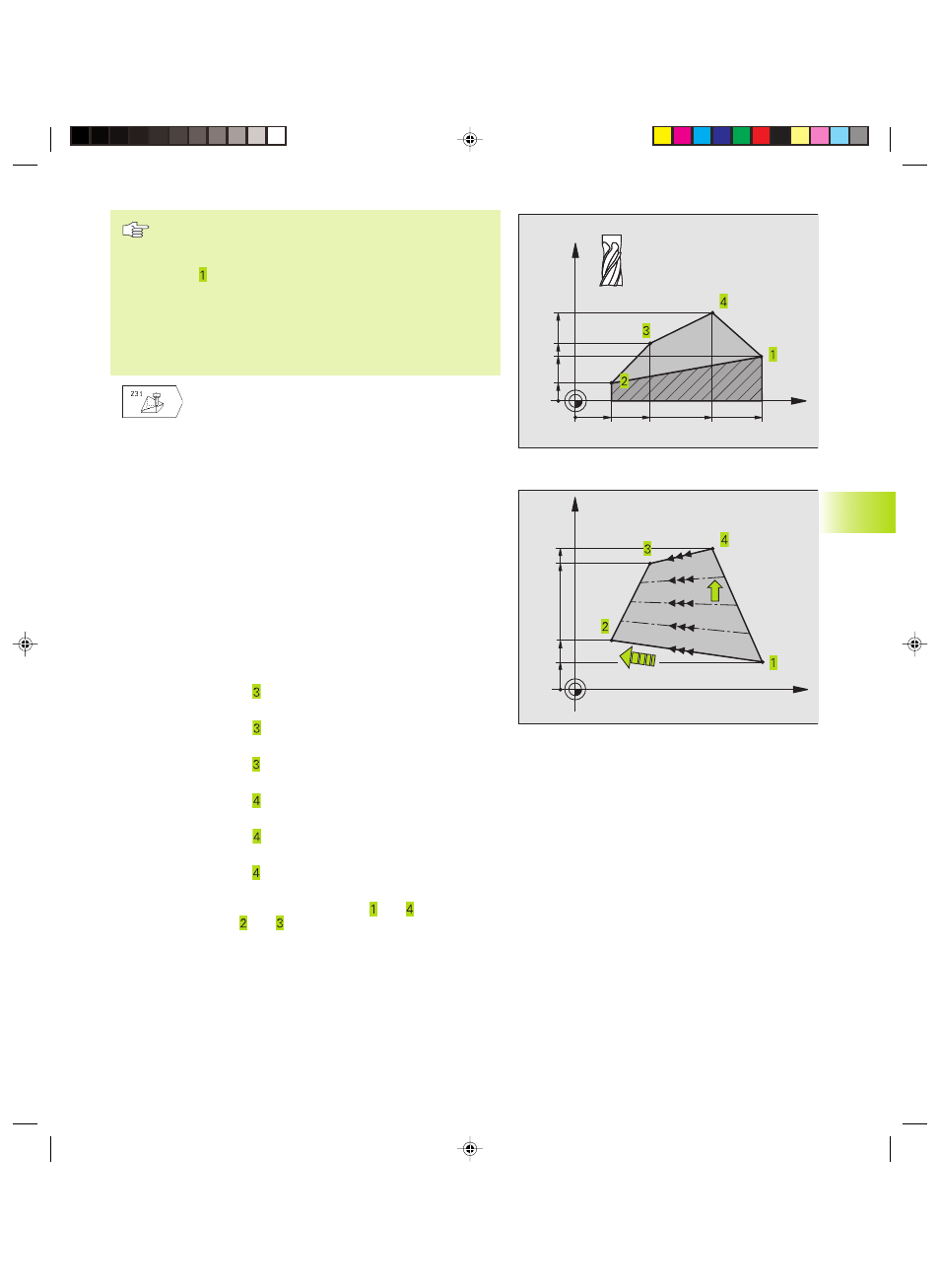

Startpunkt 1. Achse Q225 (absolut): Startpunkt-Koordi-
nate der abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene
ú
Startpunkt 2. Achse Q226 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der Neben-
achse der Bearbeitungsebene
ú
Startpunkt 3. Achse Q227 (absolut): Startpunkt-
Koordinate der abzuzeilenden Fläche in der Spindel-
achse
ú
2. Punkt 1. Achse Q228 (absolut): Endpunkt-Koordi-
nate der abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene
ú
2. Punkt 2. Achse Q229 (absolut): Endpunkt-Koordinate
der abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene
ú
2. Punkt 3. Achse Q230 (absolut): Endpunkt-Koordi-
nate der abzuzeilenden Fläche in der Spindelachse
ú
3. Punkt 1. Achse Q231 (absolut): Koordinate des
Punktes in der Hauptachse der Bearbeitungsebene
ú
3. Punkt 2. Achse Q232 (absolut): Koordinate des
Punktes in der Nebenachse der Bearbeitungsebene
ú
3. Punkt 3. Achse Q233 (absolut): Koordinate des
Punktes in der Spindelachse
ú
4. Punkt 1. Achse Q234 (absolut): Koordinate des
Punktes in der Hauptachse der Bearbeitungsebene
ú
4. Punkt 2. Achse Q235 (absolut): Koordinate des
Punktes in der Nebenachse der Bearbeitungsebene
ú
4. Punkt 3. Achse Q236 (absolut): Koordinate des
Punktes in der Spindelachse
ú
Anzahl Schnitte Q240: Anzahl der Zeilen, die die TNC
das Werkzeug zwischen Punkt und , bzw. zwischen
Punkt und verfahren soll
ú
Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen der ersten Zeile in mm/ min;
die TNC berechnet den Vorschub für alle weiteren
Zeilen abhängig von der seitlichen Zustellung des
Werkzeugs (Versatz kleiner als Werkzeug-Radius =
höherer Vorschub, große seitliche Zustellung =
niedrigerer Vorschub)
8.5
Zyklen
zum
A
bz
eilen
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
