81 HEIDENHAIN TNC 310

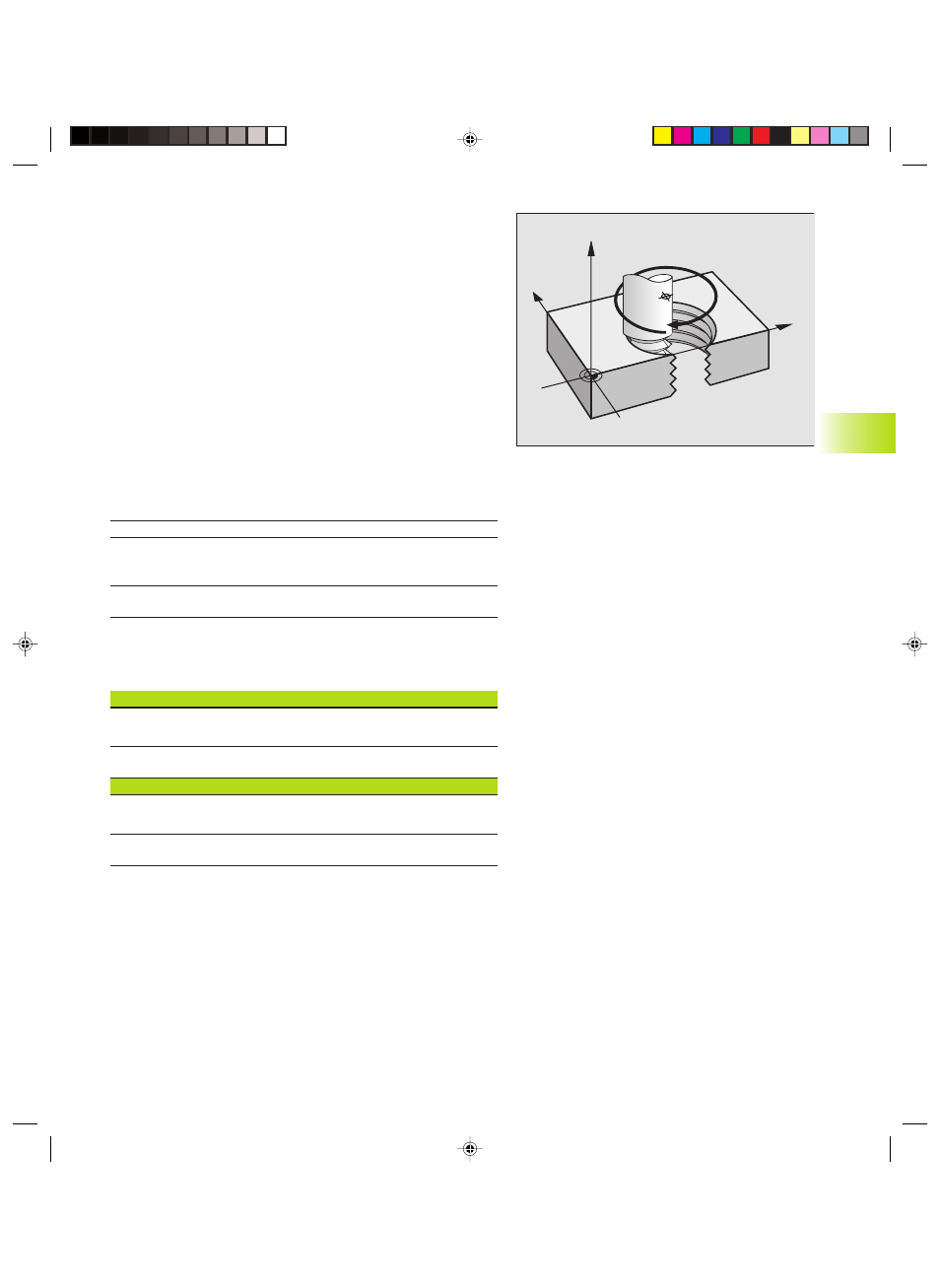

Schraubenlinie (Helix)
Eine Schraubenlinie entsteht aus der Überlagerung einer Kreisbe-
wegung und einer Geradenbewegung senkrecht dazu. Die Kreis-
bahn programmieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren .
Einsatz
n Innen- und Außengewinde mit größeren Durchmessern
n Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.
Für die Berechnung in der Fräsrichtung von unten nach oben gilt:
Y
X
Z
CC
Anzahl Gänge n
Gesamthöhe h
Inkrementaler
Gesamtwinkel IPA
Anfangskoordinate Z
Gewindegänge + Gangüberlauf am
Gewindeanfang und -ende
Steigung P x Anzahl der Gänge n
Anzahl der Gänge x 360° + Winkel für
Gewinde-Anfang + Winkel für Gang-
überlauf
Steigung P x (Gewindegänge +
Gangüberlauf am Gewinde-Anfang)
Form der Schraubenlinie
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.
Innengewinde Arbeitsrichtung Drehsinn Radiuskorrektur
rechtsgängig Z+ DR+ RL
linksgängig Z+ DR– RR
rechtsgängig Z– DR– RR
linksgängig Z– DR+ RL
Außengewinde
rechtsgängig
Z+ DR+ RR
linksgängig Z+ DR– RL
rechtsgängig Z– DR– RL
linksgängig Z– DR+ RR
