207 HEIDENHAIN TNC 310
X
Y
X+ X–
Y+
Y–

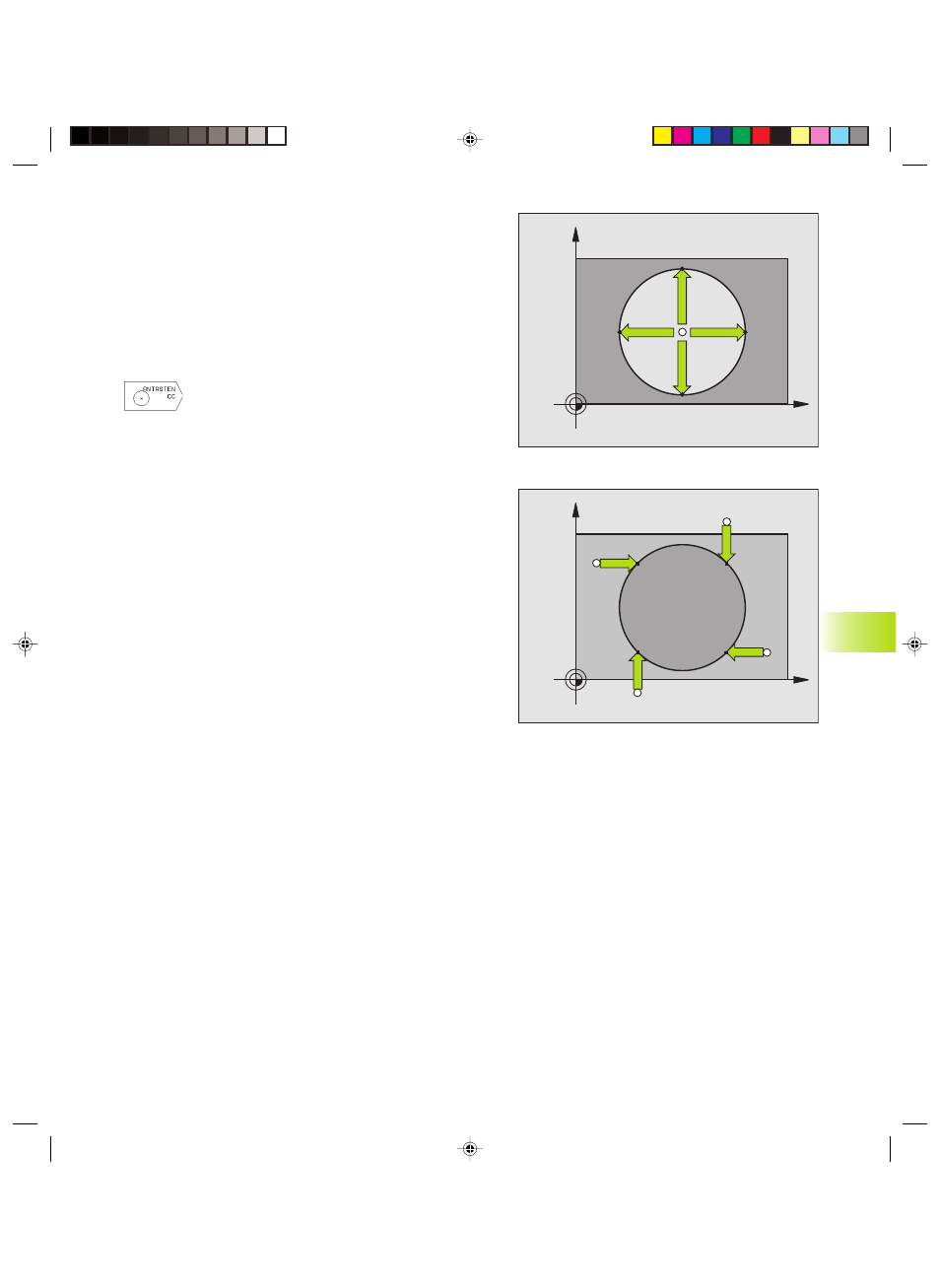

Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die Antastrich-
tung beliebig wählen.
ú Tastkugel ungefähr in die Kreismitte positionieren
ú Antastfunktion wählen: Softkey ANTASTEN CC
wählen
ú Antasten: NC-START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
ú Wenn Sie mit Umschlagmessung arbeiten wollen
(nur bei Maschinen mit Spindel-Orientierung,
abhängig von MP6160) Softkey 180° drücken und
erneut
4 Punkte der Kreis-Innenwand antasten
ú Wenn Sie ohne Umschlagmessung arbeiten
wollen: Taste END drücken
ú Bezugspunkt: Im Menüfenster beide Koordinaten
des Kreismittelpunkts eingeben, mit Taste ENT
übernehmen
ú Antastfunktion beenden: Taste END drücken
Außenkreis:
ú Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
ú Antastrichtung wählen: Entsprechenden Softkey wählen
ú Antasten: NC-START-Taste drücken
ú Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts Mitte
ú Koordinaten des Bezugspunkts eingeben, mit Taste ENT überneh-
men
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
X
Y
X+
X–
Y+
Y–
12.2
Bezugspunkt-Setz
en
mit
3D-T
astsyst
emen
