8 Programmieren: Zyklen 128
ú Fortschaltwinkel Q247 (inkremental): Winkel zwischen
zwei Bearbeitungen auf dem Teilkreis; wenn Fort-
schaltwinkel gleich null ist, dann berechnet die TNC
den Fortschaltwinkel aus START- und Endwinkel; wenn
ein Fortschaltwinkel eingegeben ist, dann berücksich-
tigt die TNC den Endwinkel nicht; das Vorzeichen des
FortschaltwinkelS legt die Bearbeitungsrichtung fest
(- = Uhrzeigersinn)
ú Anzahl Bearbeitungen Q241: Anzahl der Bearbeitun-
gen auf dem Teilkreis
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche;
Wert positiv eingeben
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordinate
Spindelachse, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann; Wert
positiv eingeben

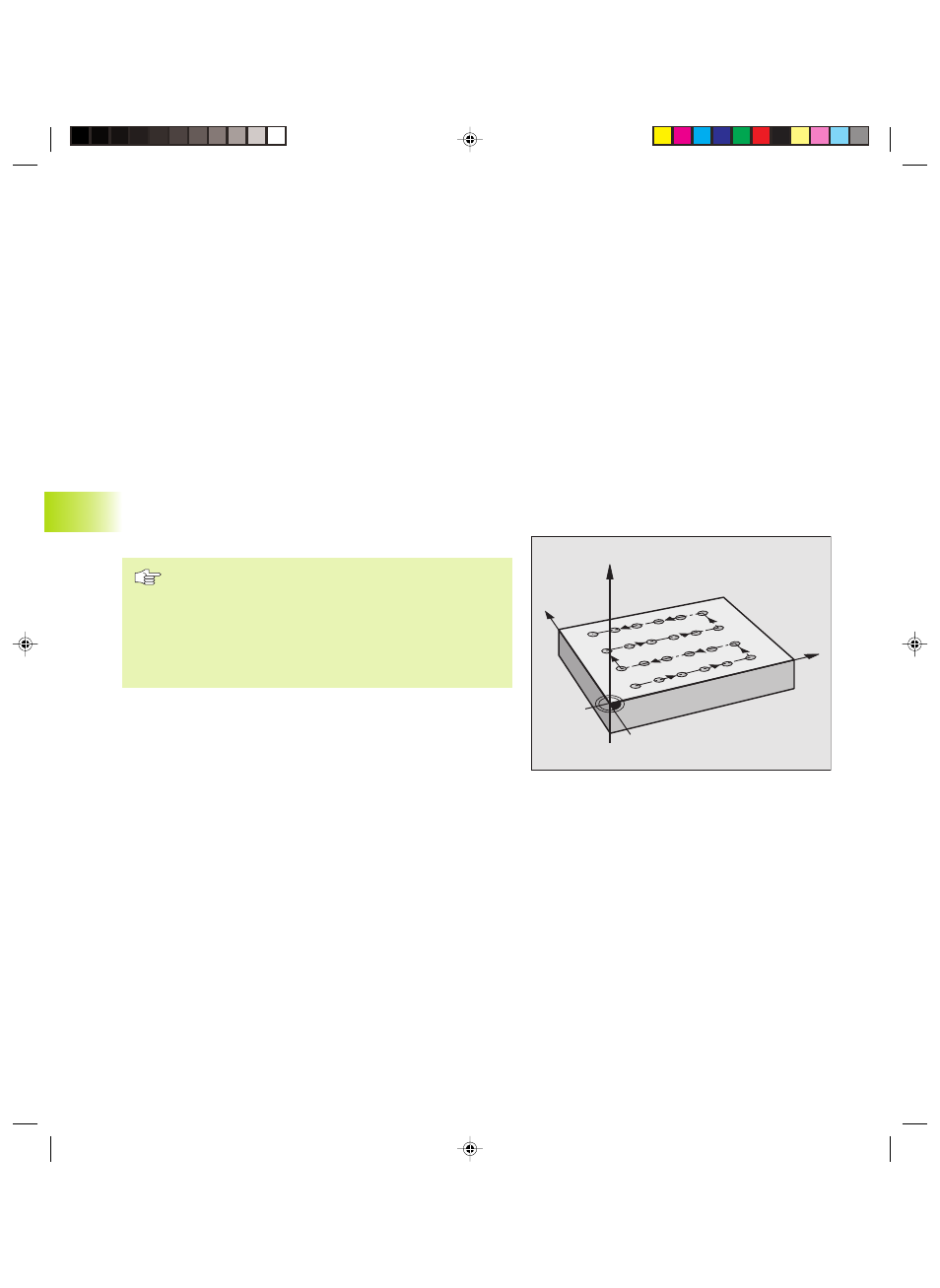

PUNKTEMUSTER AUF LINIEN (Zyklus 221)
Beachten Sie vor dem Programmieren
Zyklus 221 ist DEF-Aktiv, das heißt, Zyklus 221 ruft den
zuletzt definierten Bearbeitungszyklus auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 204 und
212 bis 215 mit Zyklus 221 kombinieren, wirken der
Sicherheits-Abstand, die Werkstück-Oberfläche und der
2. Sicherheits-Abstand aus Zyklus 221.
1 Die TNC positioniert das Werkzeug automatisch von der aktuellen
Position zum Startpunkt der ersten Bearbeitung
Reihenfolge:
n 2. Sicherheits-Abstand anfahren (Spindelachse)
n Startpunkt in der Bearbeitungsebene anfahren
n Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug in positiver
Richtung der Hauptachse auf den Startpunkt der nächsten
Bearbeitung; das Werkzeug steht dabei auf Sicherheits-Abstand
(oder 2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
auf der ersten Zeile ausgeführt sind; das Werkzeug steht am
letzten Punkt der ersten Zeile
X
Y
Z
8.4
Zyklen
zum
Herstellen
von
Punktemuster
