2 Handbetrieb und Einrichten

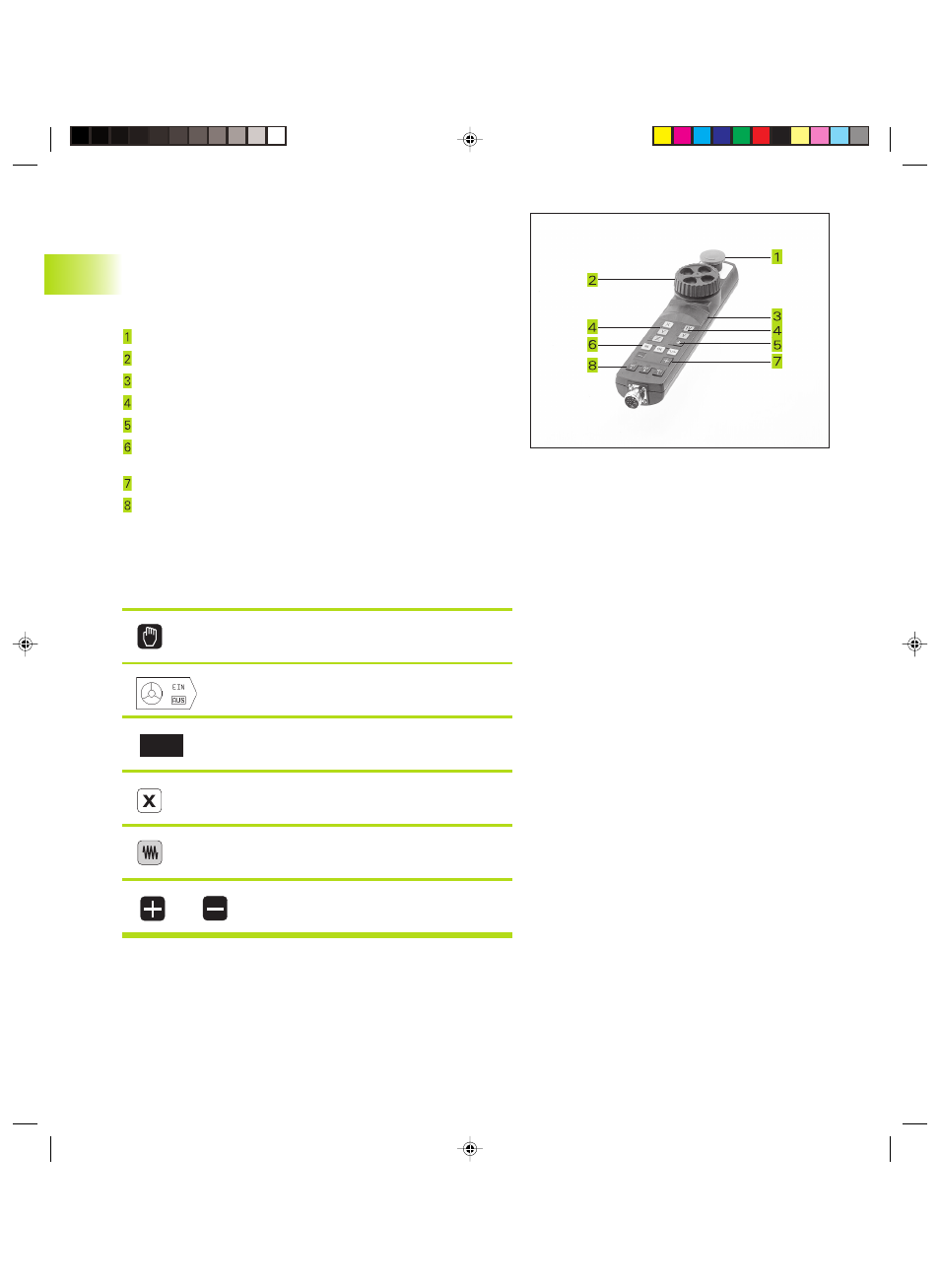

Verfahren mit dem elektronischen Handrad HR 410
Das tragbare Handrad HR 410 ist mit zwei Zustimmtasten ausgerü-
stet. Die Zustimmtasten befinden sich unterhalb des Sterngriffs.
Sie können die Maschinenachsen nur verfahren, wenn eine der
Zustimmtasten gedrückt ist (maschinenabhängige Funktion).
Das Handrad HR 410 verfügt über folgende Bedienelemente:
NOT-AUS
Handrad
Zustimmtasten
Tasten zur Achswahl
Taste zur Übernahme der Ist-Position
Tasten zum Festlegen des Vorschubs (langsam, mittel, schnell;
Vorschübe werden vom Maschinenhersteller festgelegt)
Richtung, in die die TNC die gewählte Achse verfährt
Maschinen-Funktionen
(werden vom Maschinenhersteller festgelegt)
Die roten Anzeigen signalisieren, welche Achse und welchen Vorschub
Sie gewählt haben.
Verfahren
Betriebsart Manueller Betrieb wählen
<
Handrad aktivieren, Softkey auf EIN setzen
<
Zustimmtaste drücken
<
Achse am Handrad wählen
<
Vorschub wählen
<
oder Aktive Achse in Richtung + oder – verfahren
