68 6 Programmieren: Konturen programmieren
6.4 Bahnbewegungen –
rechtwinklige Koordinaten

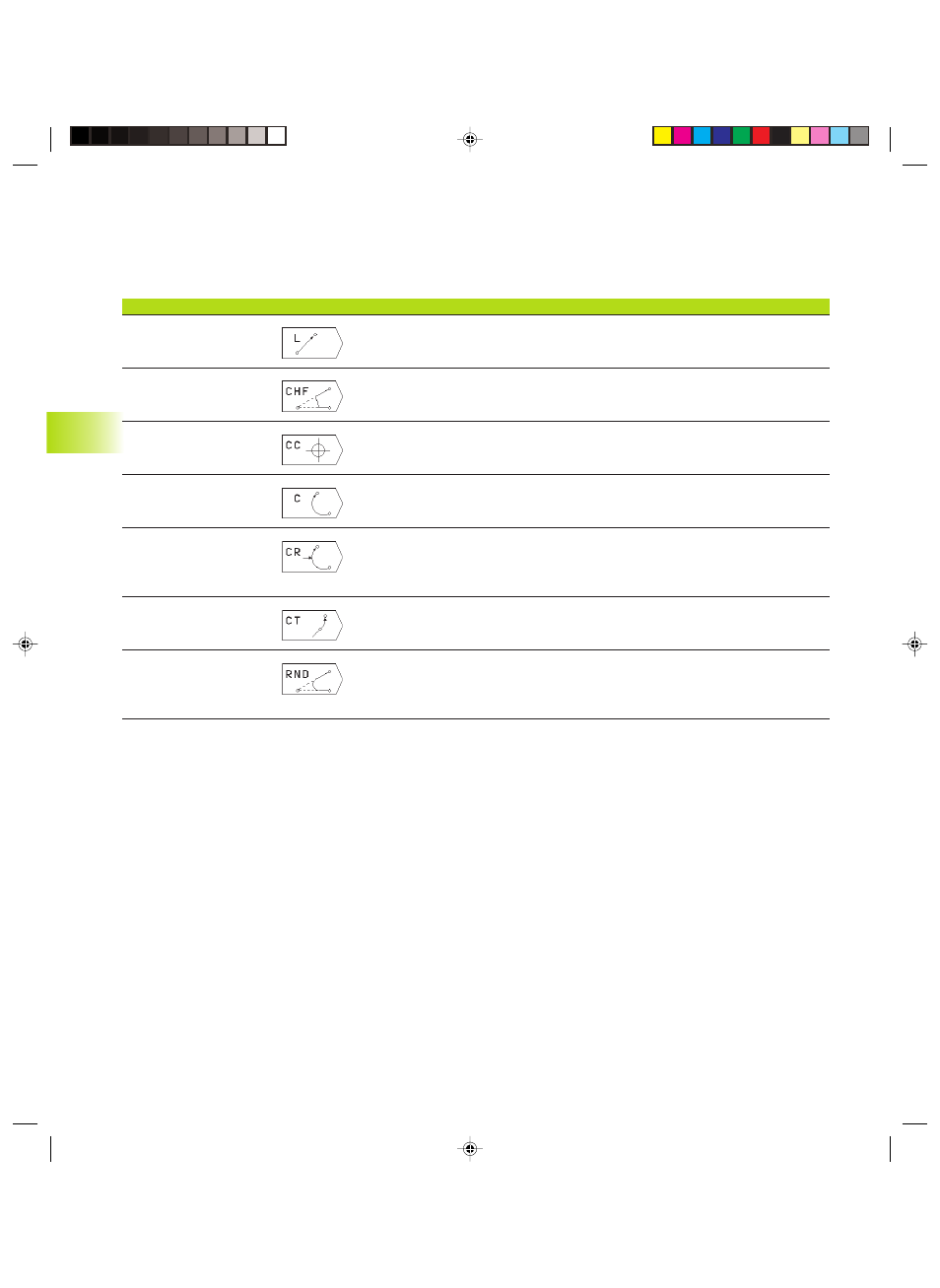

Übersicht der Bahnfunktionen
Funktion Bahnfunktions-Softkey
Gerade L
engl.: Line
Fase CHF
engl.: CHamFer
Kreismittelpunkt CC;
engl.: Circle Center
Kreisbogen C
engl.: Circle
Kreisbogen CR
engl.: Circle by Radius
Kreisbogen CT
engl.: Circle Tangential
Ecken-Runden RND
engl.: RouNDing of Corner
Werkzeug-Bewegung
Gerade
Fase zwischen zwei Geraden
Keine
Kreisbahn um Kreismittelpunkt CC
zum Kreisbogen-Endpunkt
Kreisbahn mit bestimmtem
Radius
Kreisbahn mit tangentialem Anschluß
an vorheriges Konturelement
Kreisbahn mit tangentialem Anschluß
an vorheriges und nachfolgendes Kontur-
element
Erforderliche Eingaben
Koordinaten des Geraden-
Endpunkts
Fasenlänge
Koordinaten des Kreismittelpunkts
bzw. Pols
Koordinaten des Kreis-Endpunkts,
Drehrichtung
Koordinaten des Kreis-Endpunkts,
Kreisradius, Drehrichtung
Koordinaten des Kreis-Endpunkts
Eckenradius R
