111 HEIDENHAIN TNC 310
ú DREHUNG IM UHRZEIGERSINN
DR + : Gleichlauf-Fräsen bei M3
DR – : Gegenlauf-Fräsen bei M3
ú Rundungs-Radius: Radius für die Taschenecken.
Für Radius = 0 ist der Rundungs-Radius gleich dem
Werkzeug-Radius
Berechnungen:
Seitliche Zustellung k = K x R
K: Überlappungs-Faktor, in Maschinenparameter 7430 festgelegt
R: Radius des Fräsers

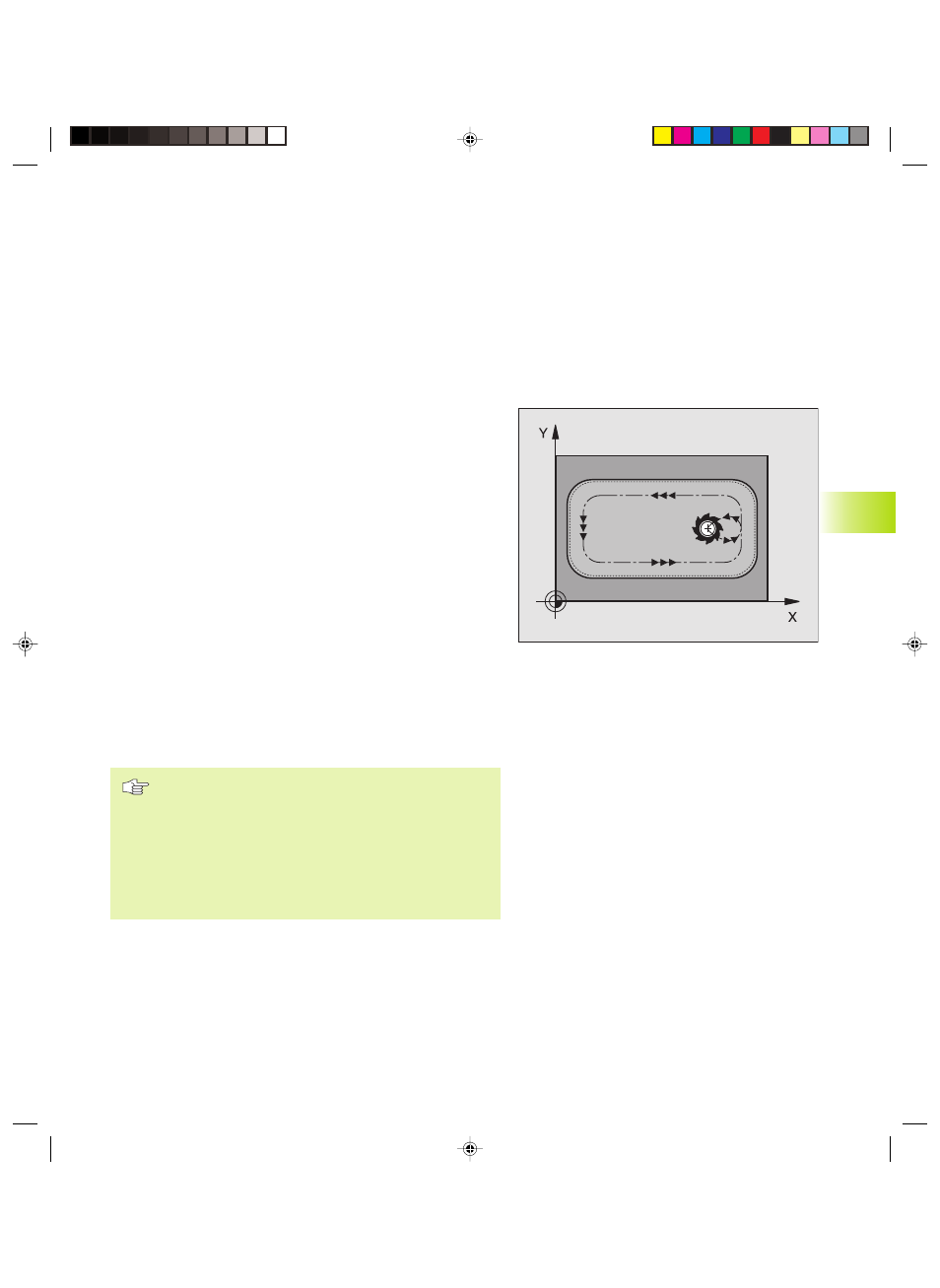

TASCHE SCHLICHTEN (Zyklus 212)
1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf
den Sicherheits-Abstand, oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Taschenmitte
2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs-
ebene auf den Startpunkt der Bearbeitung. Die TNC berücksich-
tigt für die Berechnung des Startpunkts das Aufmaß und den
Werkzeug-Radius. Ggf sticht die TNC in der Taschenmitte ein
3 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt
die TNC im Eilgang FMAX auf den Sicherheits-Abstand und von
dort mit dem Vorschub Tiefenzustellung auf die erste Zustell-Tiefe
4 Anschließend fährt das Werkzeug tangential an die Fertigteil-
kontur und fräst im Gleichlauf einen Umlauf
5 Danach fährt das Werkzeug tangential von der Kontur weg zurück
zum Startpunkt in der Bearbeitungsebene
6 Dieser Vorgang (3 bis 5) wiederholt sich, bis die programmierte
Tiefe erreicht ist
7 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Mitte der Tasche
(Endposition = Startposition)
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Wenn Sie die Tasche aus dem Vollen heraus schlichten
wollen, dann verwenden Sie einen Fräser mit einem
über Mitte schneidenden Stirnzahn (DIN 844) und geben
einen kleinen Vorschub Tiefenzustellung ein.
Mindestgröße der Tasche: dreifacher Werkzeug-Radius.
8.3
Zyklen
zum
Fräsen
vo
n
Taschen,
Zapf
en
und
Nut
en
