30 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen
Y
X
Z
X
Y
325
320
0
450 900
950
150
-150
750
0
300
±
0,
1
Bezugspunkt wählen
Eine Werkstück-Zeichnung gibt ein bestimmtes Formelement des
Werkstücks als absoluten Bezugspunkt (Nullpunkt) vor, meist eine
Werkstück-Ecke. Beim Bezugspunkt-Setzen richten Sie das Werk-
stück zuerst zu den Maschinenachsen aus und bringen das Werkzeug
für jede Achse in eine bekannte Position zum Werkstück. Für diese
Position setzen Sie die Anzeige der TNC entweder auf Null oder einen
vorgegebenen Positionswert. Dadurch ordnen Sie das Werkstück dem
Bezugssystem zu, das für die TNC-Anzeige bzw. Ihr Bearbeitungs-
Programm gilt.
Gibt die Werkstück-Zeichnung relative Bezugspunkte vor, so nutzen
Sie einfach die Zyklen zur Koordinaten-Umrechnung. Siehe „8.6 Zyklen
zur Koordinaten-Umrechnung“.
Wenn die Werkstück-Zeichnung nicht NC-gerecht bemaßt ist, dann
wählen Sie eine Position oder eine Werkstück-Ecke als Bezugspunkt,
von dem aus sich die Maße der übrigen Werkstückpositionen
möglichst einfach ermitteln lassen.
Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D-
Tastsystem von HEIDENHAIN. Siehe „12.2 Bezugspunkt-Setzen mit
3D-Tastsystemen“.
Beispiel

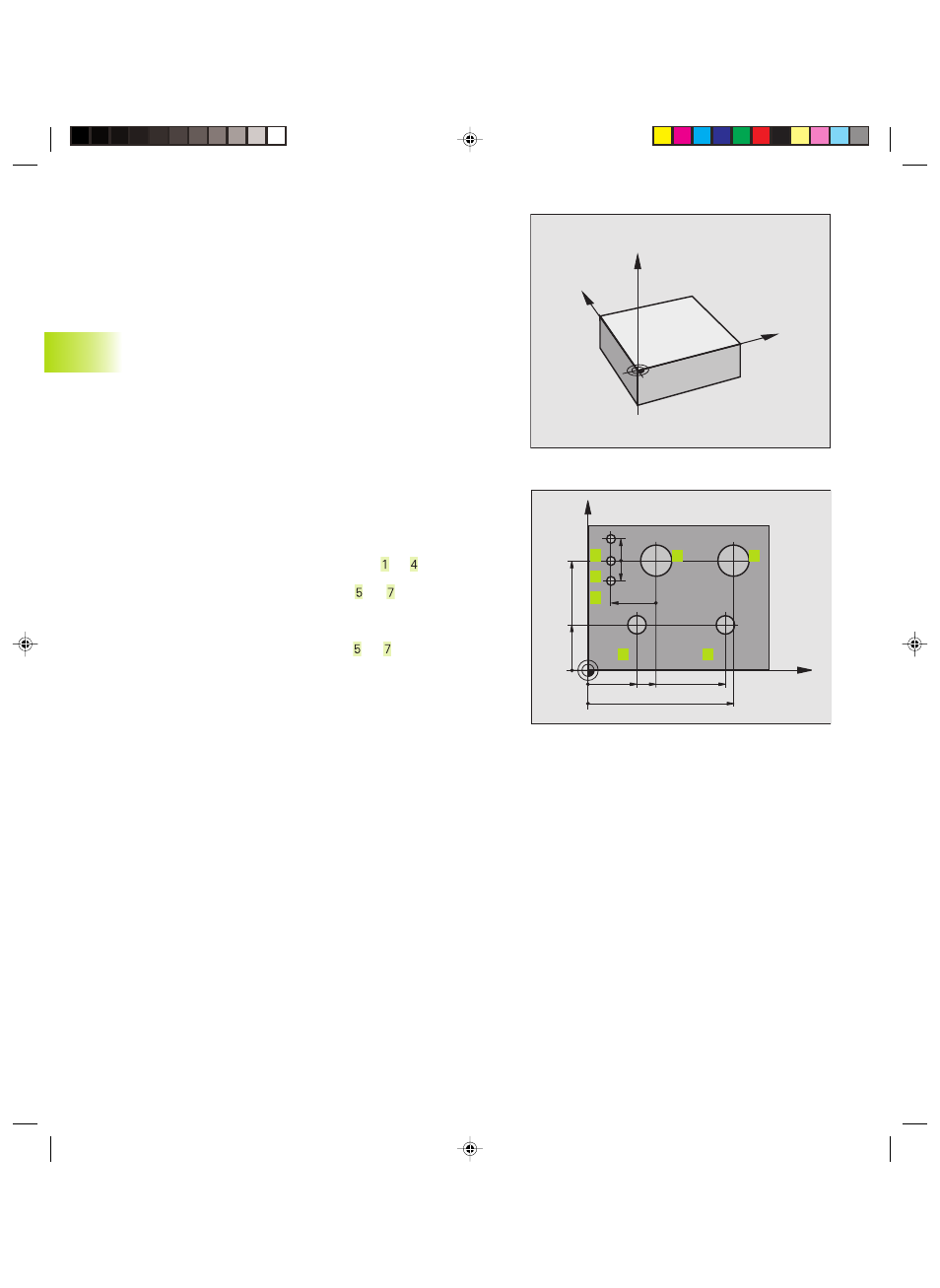

Die Werkstück-Skizze rechts zeigt Bohrungen ( bis ), deren
Bemaßungen sich auf einen absoluten Bezugspunkt mit den Koordi-
naten X=0 Y=0 beziehen. Die Bohrungen ( bis ) beziehen sich
auf einen relativen Bezugspunkt mit den absoluten Koordinaten
X=450 Y=750. Mit dem Zyklus NULLPUNKT-VERSCHIEBUNG
können Sie den Nullpunkt vorübergehend auf die Position X=450,
Y=750 verschieben, um die Bohrungen ( bis ) ohne weitere
Berechnungen zu programmieren.
7
6
5
1 2
3 4
