52 5 Programmieren: Werkzeuge
Bei der Radiuskorrektur werden Delta-Werte aus dem
TOOL CALL-Satz berücksichtigt:
Korrekturwert = R + DR
TOOL CALL
mit
R Werkzeug-Radius R aus TOOL DEF-Satz oder Werk-
zeug-Tabelle
DR
TOOL CALL
Aufmaß DR für Radius aus TOOL CALL-Satz (von der
Positionsanzeige nicht berücksichtigt)

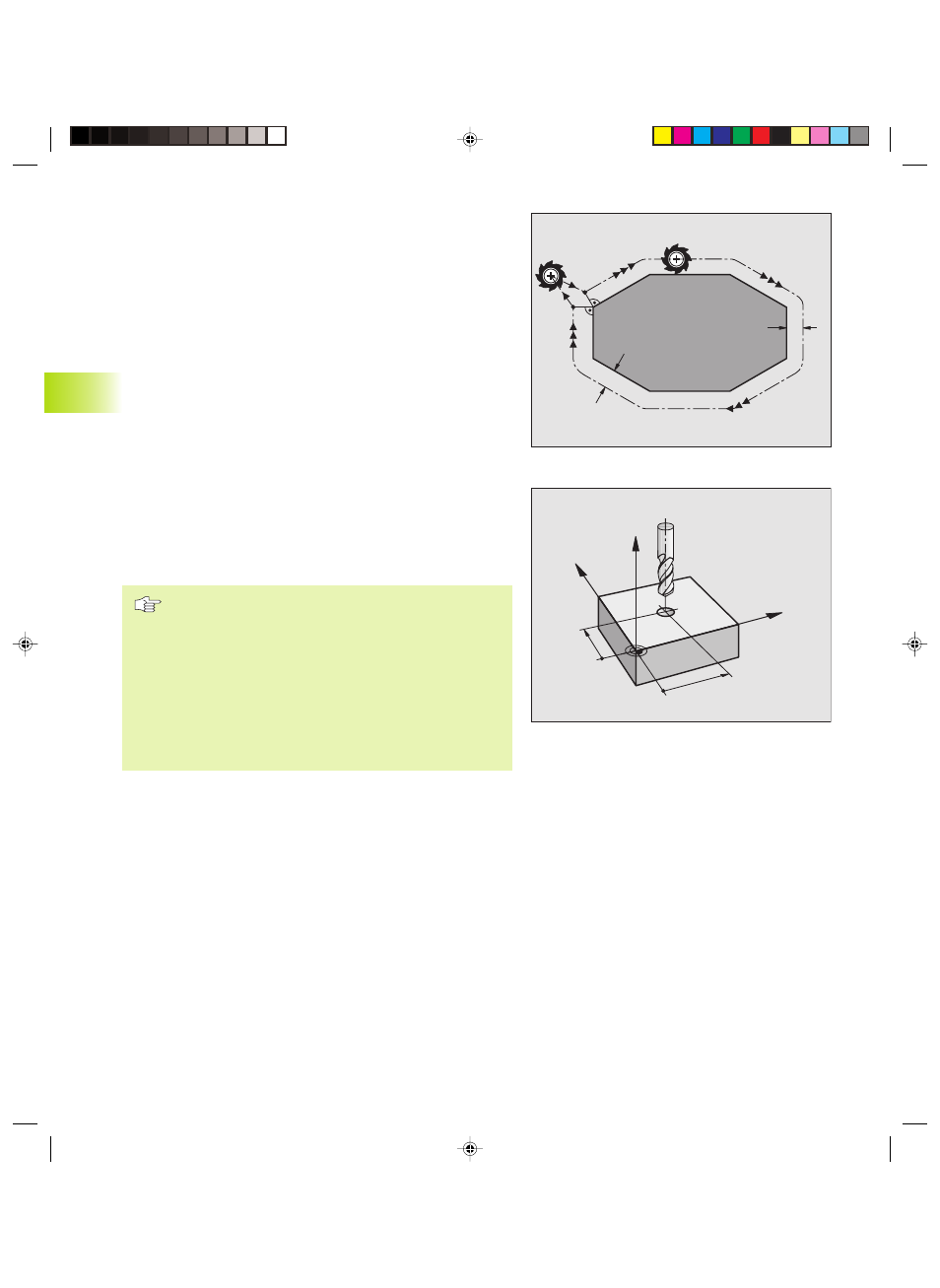

Bahnbewegungen ohne Radiuskorrektur: R0
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem
Mittelpunkt auf der programmierten Bahn, bzw. auf die program-
mierten Koordinaten.
Anwendung: Bohren, Vorpositionieren
Siehe Bild rechts Mitte.
Bahnbewegungen mit Radiuskorrektur: RR und RL
RR Das Werkzeug verfährt rechts von der Kontur
RL Das Werkzeug verfährt links von der Kontur
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder der nächsten Seite.
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur RR und RL muß mindestens ein Satz
ohne Radiuskorrektur mit R0 stehen.
Eine Radiuskorrektur wird zum Ende des Satzes aktiv, in
dem sie das erste Mal programmiert wurde.
Beim ersten Satz mit Radiuskorrektur RR/RL und beim
Aufheben mit R0 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
daß die Kontur nicht beschädigt wird.
5.3
W
er
kz
eug-K
or
rekt
ur
R
R
R0
RL
Y
X
Z
X
Y
