99 HEIDENHAIN TNC 310

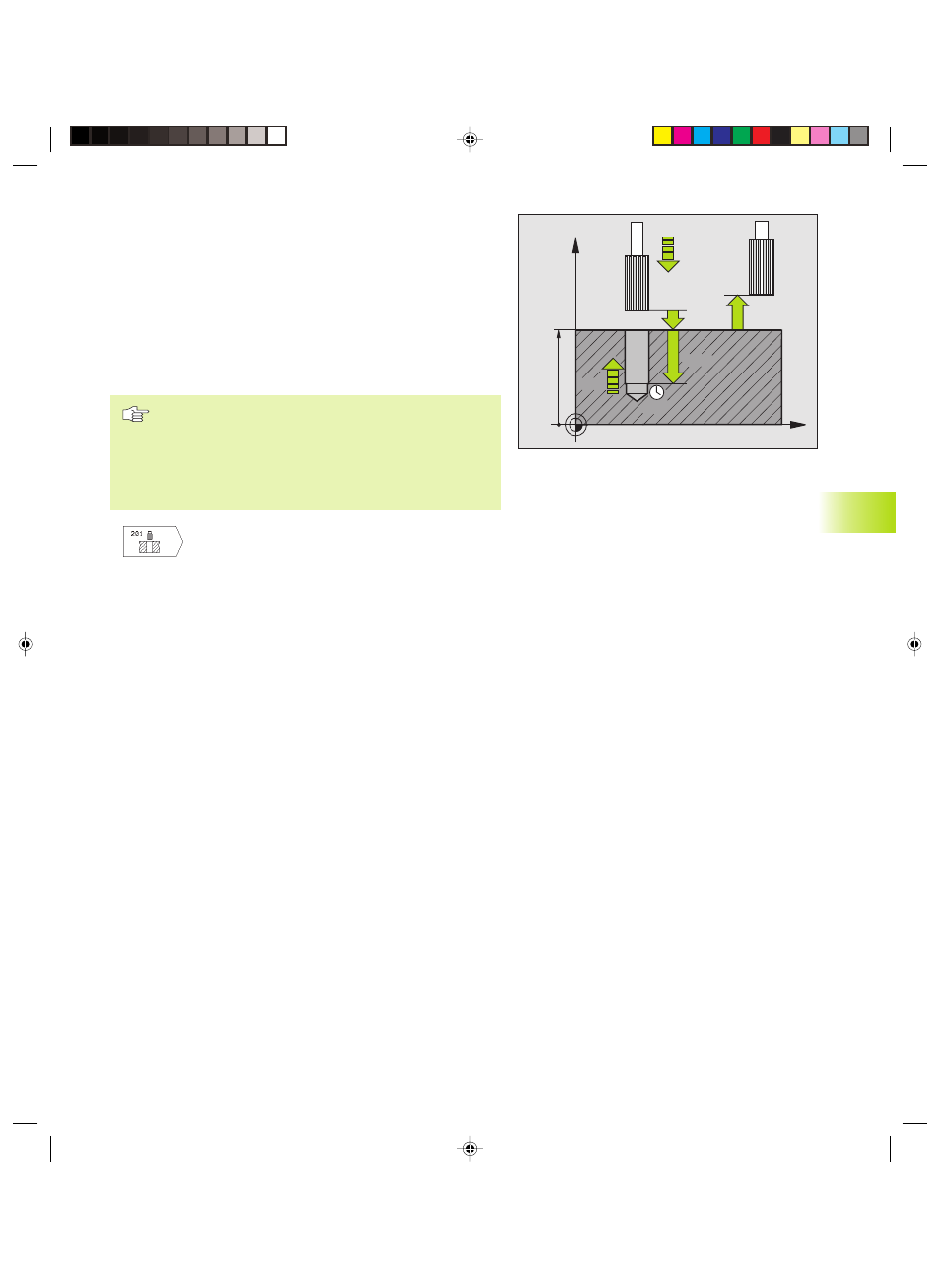

REIBEN (Zyklus 201)
1 Die TNC positioniert das Werkzeug in der Spindelachse im
Eilgang FMAX auf den eingegebenen Sicherheits-Abstand über
der Werkstück-Oberfläche
2 Das Werkzeug reibt mit dem eingegebenen Vorschub F bis zur
programmierten Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug, falls eingegeben
4 Anschließend fährt die TNC das Werkzeug im Vorschub F zurück
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
FMAX auf den 2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0
programmieren.
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberflä-
che
ú Tiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund
ú Vorschub Tiefenzustellung Q206: Verfahrge-
schwindigkeit des Werkzeugs beim Reiben in mm/
min
ú Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt
ú Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Boh-
rung in mm/min. Wenn Sie Q208 = 0 eingeben,
dann gilt Vorschub Reiben
ú Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2
Bohrzyklen
