12 3D-Tastsysteme 202
12.1 Antastzyklen in der Betriebsart
Manueller Betrieb
Die TNC muß vom Maschinenhersteller für den Einsatz
eines 3D-Tastsystems vorbereitet sein.
Während der Antastzyklen fährt das 3D-Tastsystem achsparallel auf
das Werkstück zu, nachdem Sie die NC-START-Taste gedrückt haben.

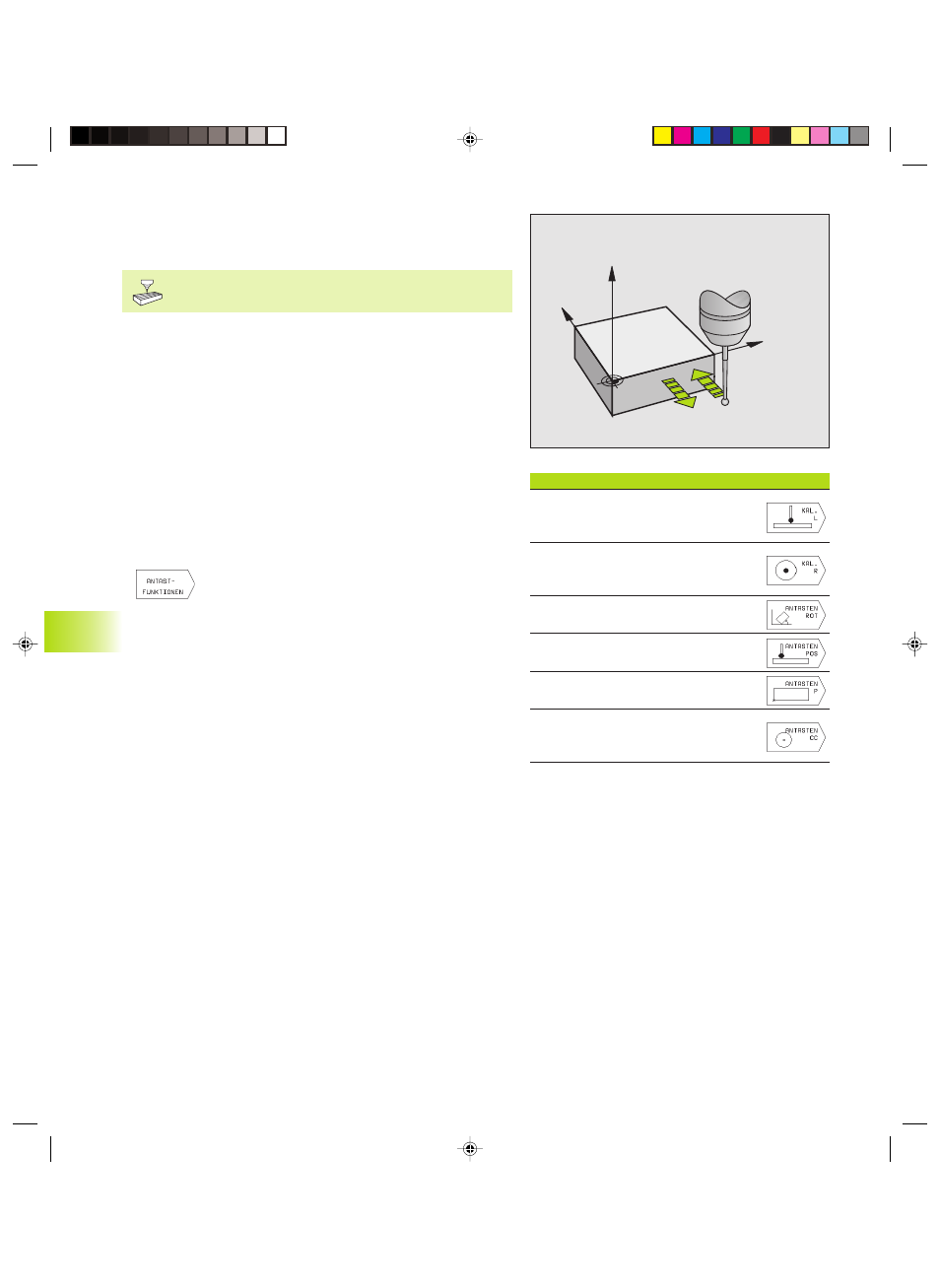

Der Maschinenhersteller legt den Antast-Vorschub fest: Siehe Bild
rechts. Wenn das 3D-Tastsystem das Werkstück berührt,
n sendet das 3D-Tastsystem ein Signal an die TNC: Die Koordinaten
der angetasteten Position werden gespeichert
n stoppt das 3D-Tastsystem und
n fährt im Eilgang auf die Startposition des Antastvorgangs zurück
Wird innerhalb eines festgelegten Wegs der Taststift nicht aus-
gelenkt, gibt die TNC eine entsprechende Fehlermeldung aus
(Weg: MP6130).
Antastfunktion wählen
ú Betriebsart Manueller Betrieb wählen
ú Antastfunktionen wählen: Softkey ANTAST-
FUNKTIONEN drücken (2. Softkey-Leiste). Die TNC
zeigt weitere Softkeys: Siehe Tabelle rechts
Funktion Softkey
Wirksame Länge kalibrieren
(2. Softkey-Leiste)
Wirksamen Radius kalibrieren
(2. Softkey-Leiste)
Grunddrehung
Bezugspunkt-Setzen
Ecke als Bezugspunkt setzen
Kreismittelpunkt als Bezugspunkt
setzen
12.1
Antastzyklen
in
der
Betr
iebsar
t
Manueller
Betr
ieb
Y
X
Z
F
F MAX
