2.4

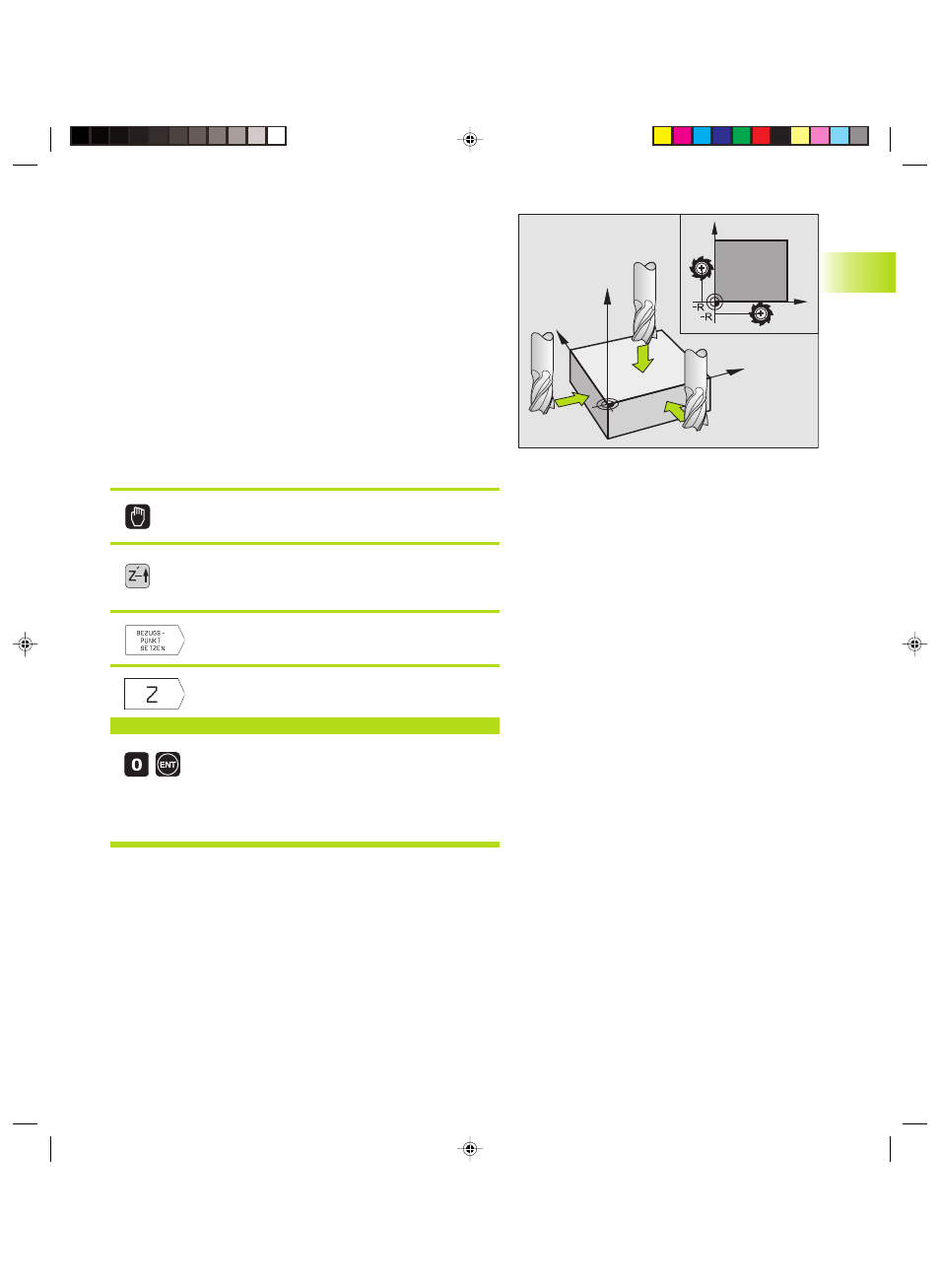

Bezugspunkt-Setzen
2.4 Bezugspunkt-Setzen
(ohne 3D-Tastsystem)
Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordi-
naten einer bekannten Werkstück-Position gesetzt.
Vorbereitung
ú
Werkstück aufspannen und ausrichten
ú
Nullwerkzeug mit bekanntem Radius einwechseln
ú
Sicherstellen, daß die TNC Ist-Positionen anzeigt
Bezugspunkt setzen
Schutzmaßnahme: Falls die Werkstück-Oberfläche nicht angekratzt
werden darf, wird auf das Werkstück ein Blech bekannter Dicke d
gelegt. Für den Bezugspunkt geben Sie dann einen um d größeren
Wert ein.
Betriebsart Manueller Betrieb wählen
<
Werkzeug vorsichtig verfahren, bis es das
Werkstück berührt (ankratzt)
<
Funktion zum Bezugspunkt-Setzen wählen
<
Achse wählen
BEZUGSPUNKT-SETZEN Z=
<
Nullwerkzeug, Spindelachse: Anzeige auf
bekannte Werkstück-Position (z.B. 0) setzen oder
Dicke d des Blechs eingeben. In der
Bearbeitungsebene: Werkzeug-Radius berück-
sichtigen
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die
gleiche Weise.
Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug verwen-
den, dann setzen Sie die Anzeige der Zustellachse auf die Länge L des
Werkzeugs bzw. auf die Summe Z=L+d.
