8 Programmieren: Zyklen
94

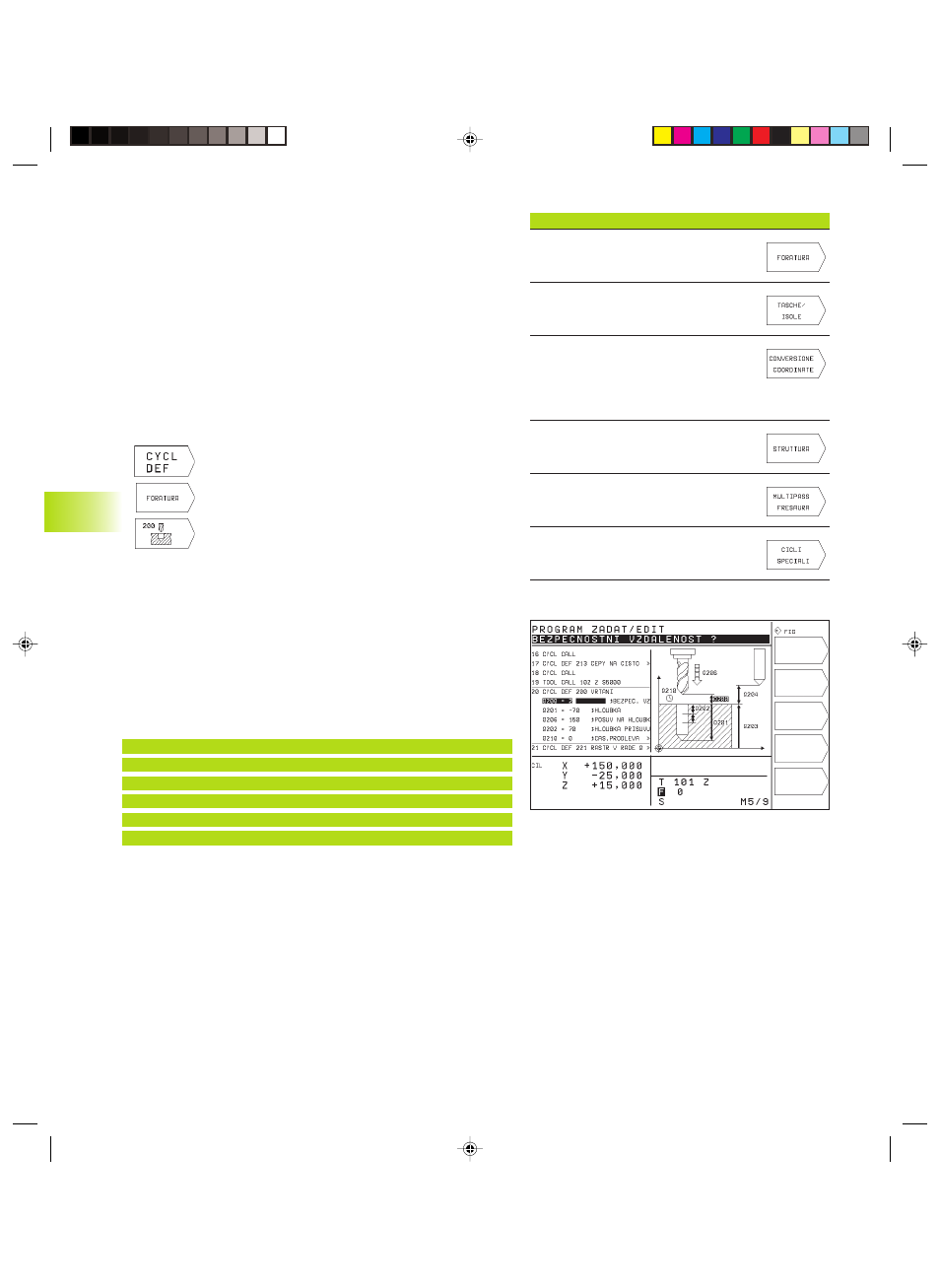

8.1 Allgemeines zu den Zyklen
Häufig wiederkehrende Bearbeitungen, die mehrere Bearbeitungs-
schritte umfassen, sind in der TNC als Zyklen gespeichert. Auch
Koordinaten-Umrechnungen und einige Sonderfunktionen stehen
als Zyklen zur Verfügung. Die Tabelle rechts zeigt die verschiedenen
Zyklus-Gruppen.
Bearbeitungs-Zyklen mit Nummern ab 200 verwenden Q-Parame-
ter als Übergabeparameter. Parameter mit gleicher Funktion, die die
TNC in verschiedenen Zyklen benötigt, haben immer dieselbe
Nummer: z.B. Q200 ist immer der Sicherheits-Abstand, Q202
immer die Zustell-Tiefe usw.
Zyklus definieren
ú
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
ú
Zyklus-Gruppe wählen, z.B. Bohrzyklen
ú
Zyklus wählen, z.B. BOHREN. Die TNC eröffnet
einen Dialog und erfragt alle Eingabewerte;
gleichzeitig blendet die TNC in der rechten
Bildschirmhälfte eine Grafik ein, in der der einzuge-
bende Parameter hell hinterlegt ist. Wählen Sie
dazu die Bildschirm-Aufteilung PROGRAMM +
HILFSBILD
ú
Geben Sie alle von der TNC geforderten Parameter
ein und schließen Sie jede Eingabe mit der
Taste ENT ab
ú
Die TNC beendet den Dialog, nachdem Sie alle
erforderlichen Daten eingegeben haben
NC-Beispielsätze
CYCL DEF 1.0
TIEFBOHREN
CYCL DEF 1.1
ABST2
CYCL DEF 1.2
TIEFE30
CYCL DEF 1.3
ZUSTLG5
CYCL DEF 1.4
V.ZEIT1
CYCL DEF 1.5
F 150
Zyklus-Gruppe
Softkey
Zyklen zum Tiefbohren, Reiben,
Ausdrehen und Gewindebohren
Zyklen zum Fräsen von Taschen,
Zapfen und Nuten
Zyklen zur Koordinaten-Umrechnung,
mit denen beliebige Konturen
verschoben, gedreht, gespiegelt,
vergrößert und verkleinert werden
Zyklen zur Herstellung von Punkte-
mustern, z.B. Lochkreis od. Lochfläche
Zyklen zum Abzeilen ebener oder in
sich verwundener Flächen
Sonder-Zyklen Verweilzeit, Programm-
Aufruf, Spindel-Orientierung
8.1
Allg
emeines
zu
den
Zyklen
