4-42
TNC 360 2 Referenzmarken 3/95

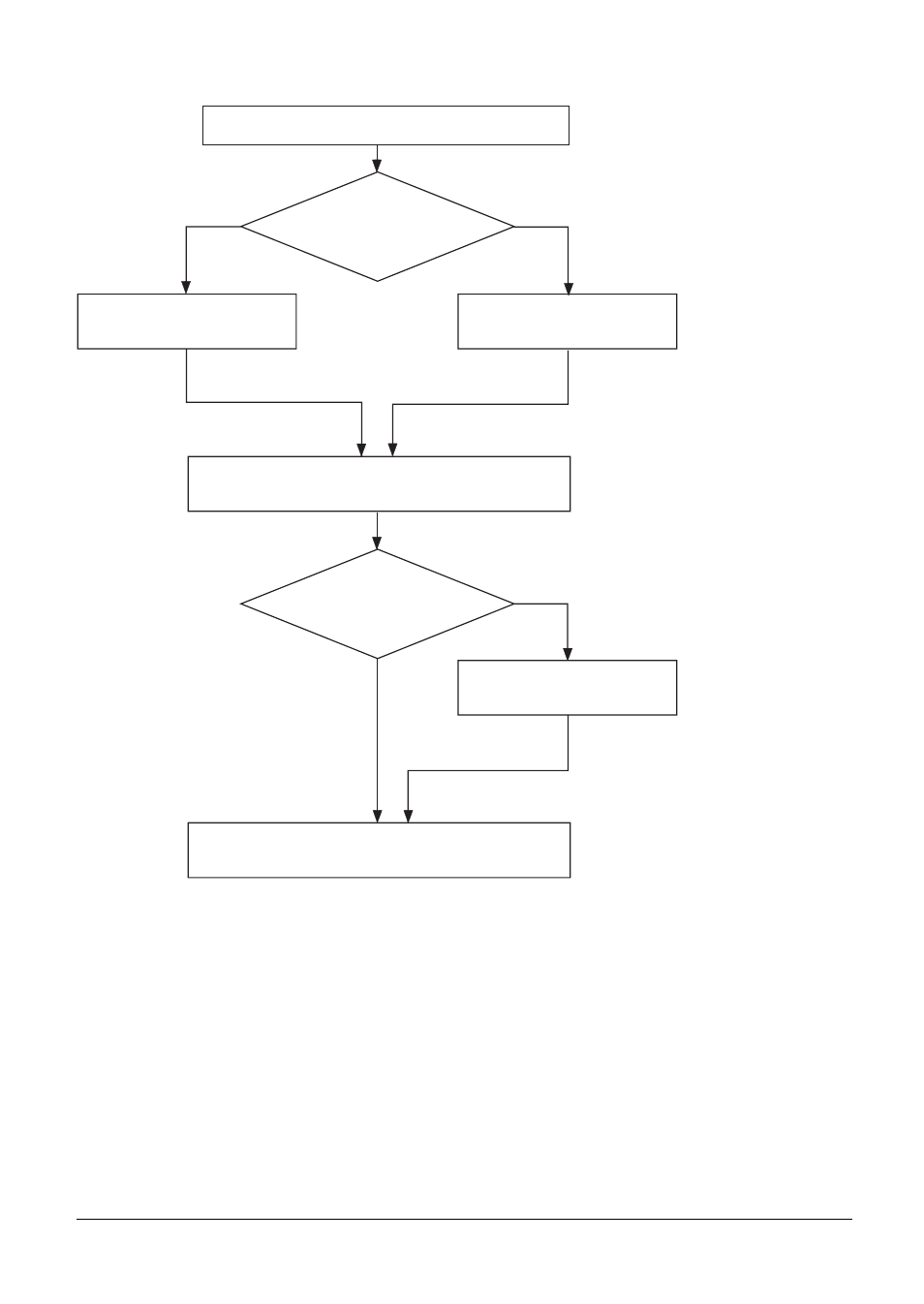

Ablauf "Automatisches Überfahren der Referenzmarken" (Drücken der externen START-Taste).
MP1350.x = 0
Externe START-Taste drücken
Schaltnocken
"Referenz-Endlage"
geschlossen?
Verfahrrichtung aus
MP1320.X
Verfahrrichtung aus
MP1320.X invertieren
zwei aufeinander folgende
Referenzmarken überfahren
Maschine
außerhalb Software-
Endschalter-Bereich?
Maschine verfährt auf
Software-Endschalter
Maschine stoppt
Nein Ja
Ja
Nein
Wird also der Schaltnocken "Referenz-Endlage" erst während des automatischen Anfahrens
geschlossen, so ignoriert die Bahnsteuerung dieses Signal. Deshalb müssen sich im Bereich
"Referenz-Endlage" mindestens zwei Referenzmarken befinden.
