1 Hardware-Konzept
3/95
1 Hardware-Konzept
Die HEIDENHAIN-Bahnsteuerung TNC 360 ist für den Einsatz an Bohr- und Fräsmaschinen
konzipiert.

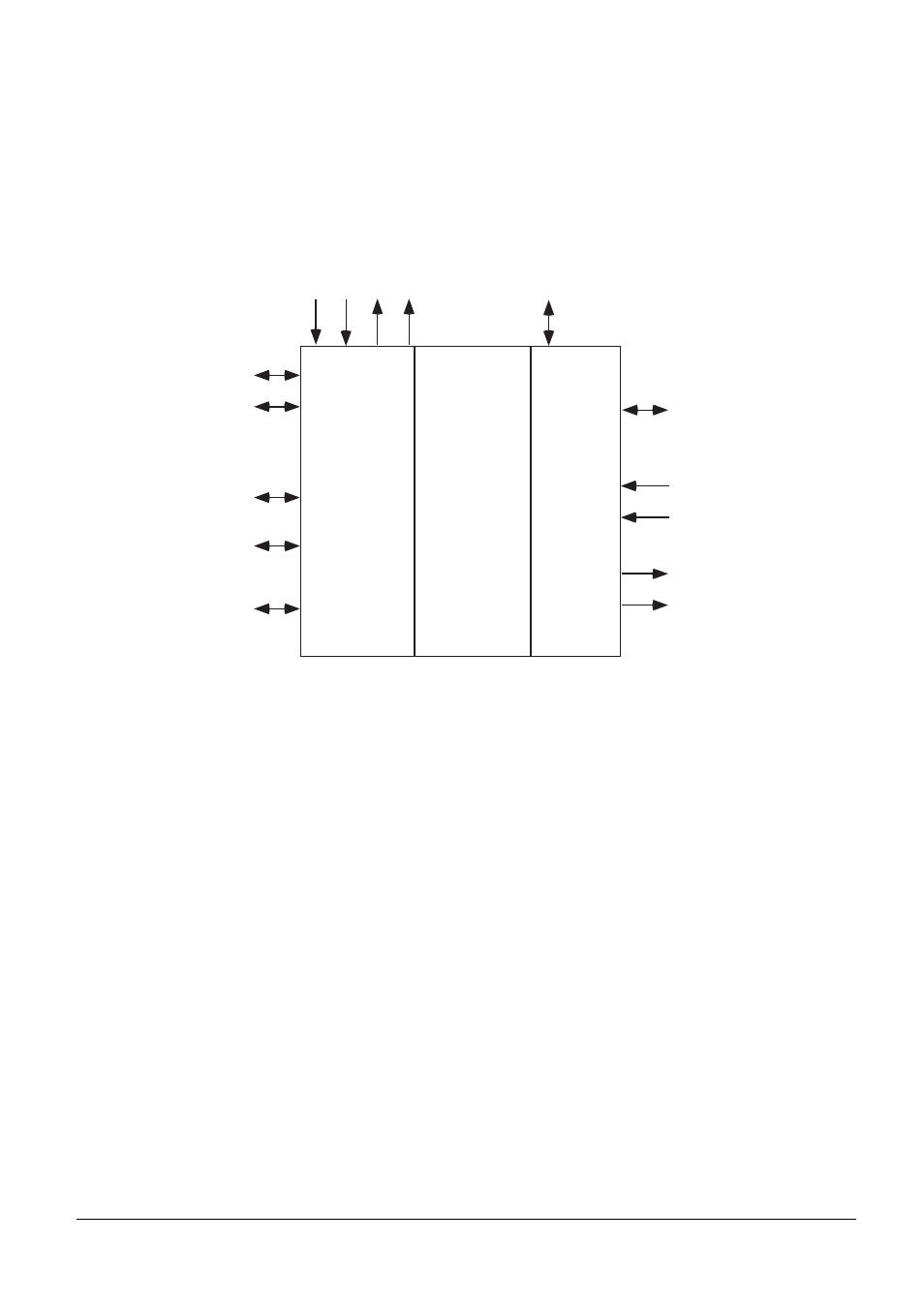

Die HEIDENHAIN-TNCs bestehen aus mehreren Baugruppen. Die zentrale Baugruppe ist die Logik-
Einheit. Die Logik-Einheit ist über Verbindungskabel mit den anderen Baugruppen und dem TNC-
Zubehör verbunden.
Meßsysteme Sollwert-Ausgänge PLC-Leistungsplatine
Bildschirm-Einheit
TNC-Bedienfeld
Tastsystem
Elektr. Handrad
Daten-Schnittstelle
NC
PLC
gemeinsamer
Datenbereich
Maschinen-Bedienfeld
PLC-Ausgänge
PLC-Eingänge
• • •
• • •
• • •
• • •
In der Logik-Einheit befindet sich die Elektronik für die NC als auch für die PLC der Steuerung.
Der gemeinsame Datenbereich beinhaltet die Maschinen-Parameter und PLC-Merker (-Wörter). Mit
den Maschinen-Parametern wird die Hardware-Konfiguration der Maschine abgebildet
(Verfahrbereiche, Beschleunigung, Anzahl der Achsen usw.). Die PLC-Merker (-Wörter) dienen zum
Informations-Austausch zwischen NC und PLC.
