3/95
TNC 360 2 Die Datenschnittstelle der TNC 8-23

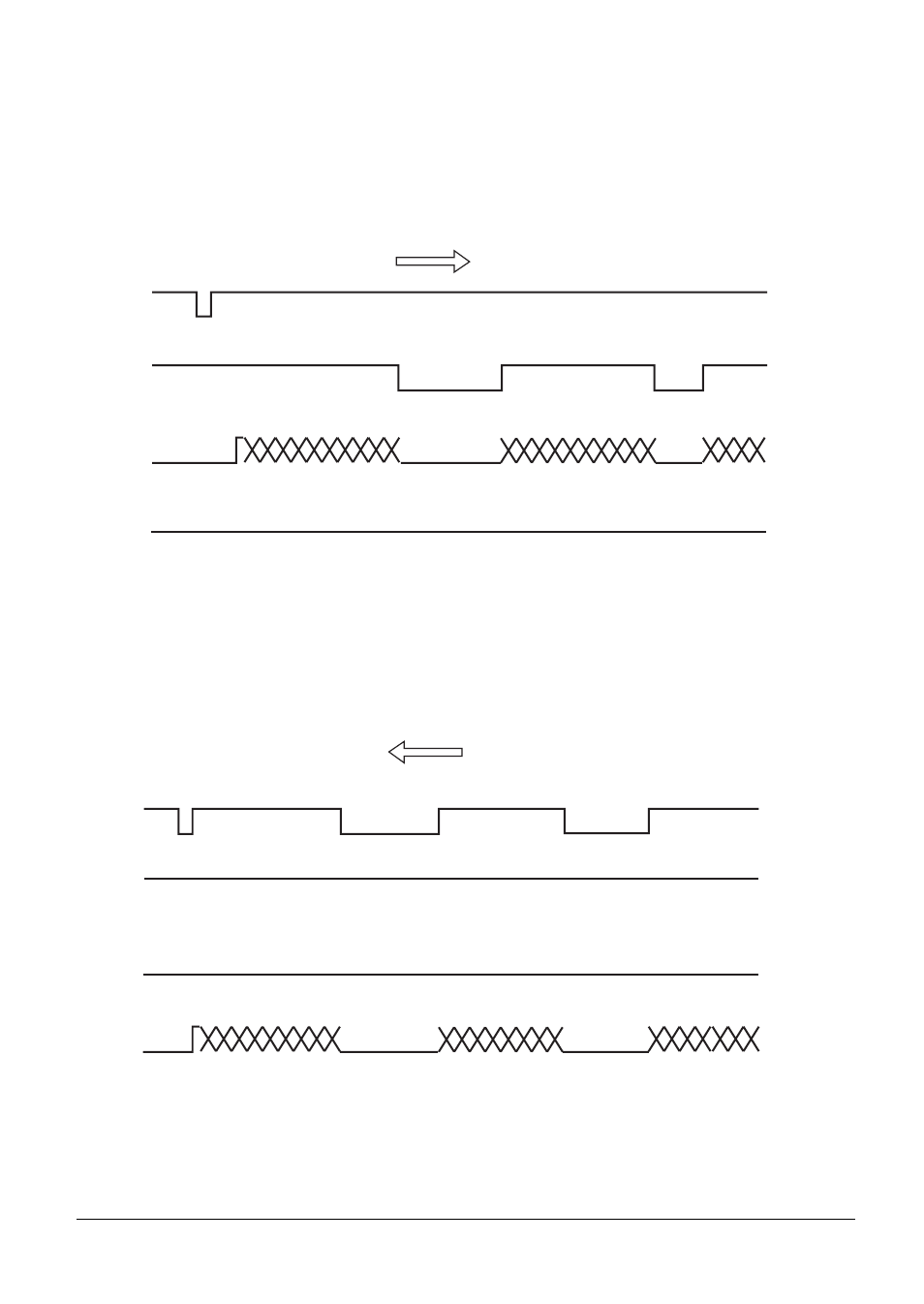

Hardware-Handshake
Mit Bit 2 kann eingestellt werden, ob die TNC die Übertragung von einem externen Gerät mit dem
Signal RTS stoppt.
– Datenausgabe TNC -> EXT
Das externe Gerät setzt bei vollem Empfangspuffer das Signal RTS zurück. Die TNC erkennt
somit den vollen Empfangspuffer des Peripheriegerätes am Eingang CTS.
TNC EXT
–
RTS
+
–
CTS
+
–
TxD
+
–
RxD
+
–
CTS
+
–
RTS
+
–
RxD
+
–
TxD
+
Empfangs-
puffer voll
Daten Daten Daten
Start
+ positiver Spannungspegel
– negativer Spannungspegel
– Dateneingabe EXT -> TNC
Bei vollem Empfangspuffer nimmt die TNC das Signal RTS zurück, was das Peripheriegerät am
Eingang CTS erkennt.
TNC EXT
+ positiver Spannungspegel
– negativer Spannungspegel
–
CTS
+
–
RTS
+
–
RTS
+
–
CTS
+
Empfangs-
Puffer voll
–
RxD
+
–
TxD
+
Start
–
TxD
+
–
RxD
+
