3-54
TNC 360
12 Maschinen-Bedienfeld
3/95
12.2 Verbindungskabel
Bitte verwenden Sie nur HEIDENHAIN-Verbindungkabel.

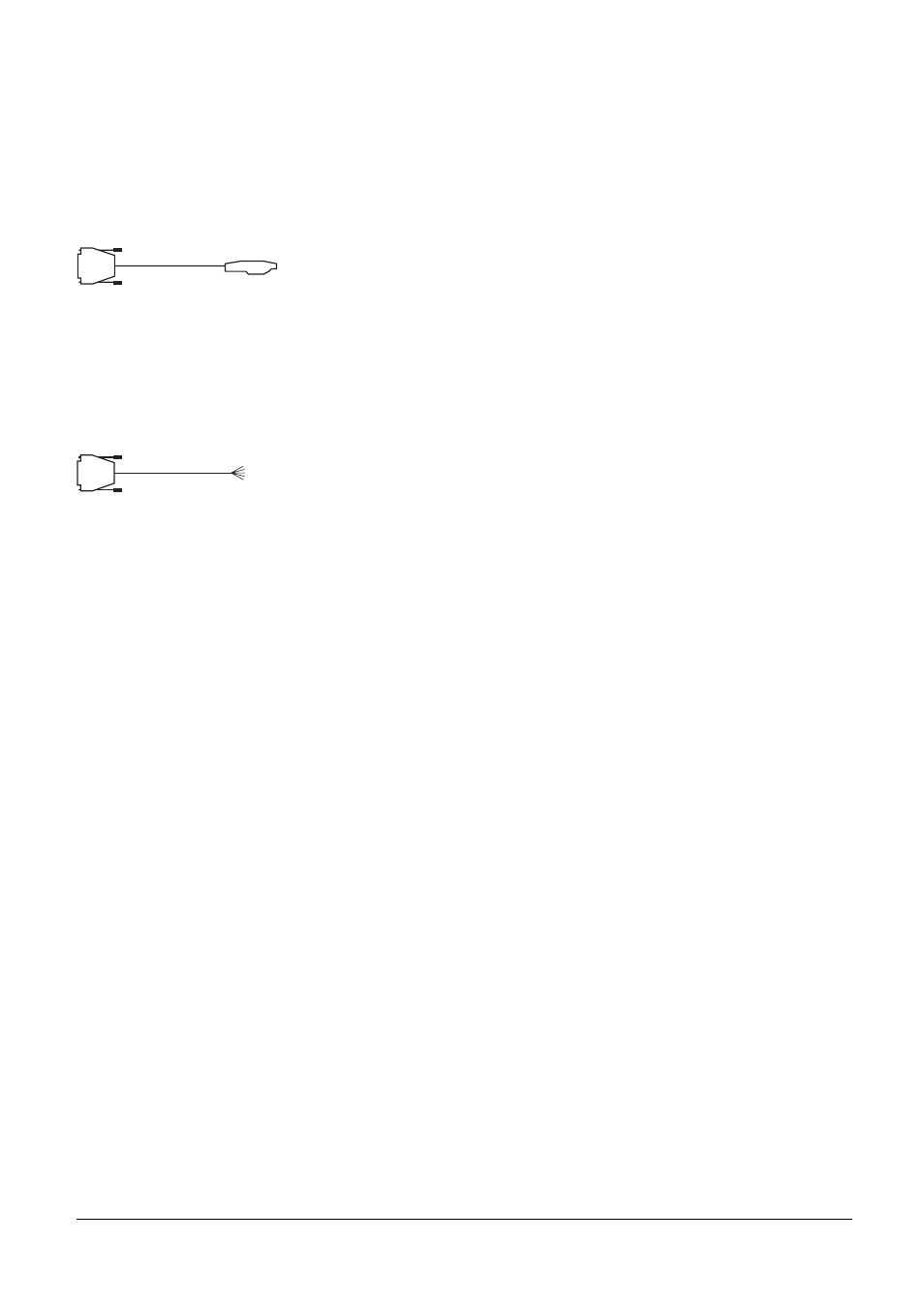

HEIDENHAIN empfiehlt am Maschinen-Bedienfeld einen 37poligen Sub-D-Stecker anzubringen. Das
Maschinen-Bedienfeld kann durch das Standard-HEIDENHAIN-Verbindungskabel
Id.-Nr. 263 954 .. mit der Logik-Einheit verbunden werden.
max. 25 m
Id.-Nr. 263 954..
Befindet sich am Maschinen-Bedienfeld kein 37poliger Sub-D-Stecker, so kann das HEIDENHAIN-
Verbindungskabel Id.-Nr. 244 005 .. verwendet werden.
max. 25 m
Id.-Nr. 244 005..
Adern-Belegung siehe Kapitel "PLC-Eingänge/-Ausgänge".
Falls vom Maschinen-Hersteller aus bestimmten Gründen ein eigenes Kabel angefertigt werden
muß, so kann von HEIDENHAIN ein 37poliger Stecker bezogen werden (Id.-Nr. 243 937 ZY).
