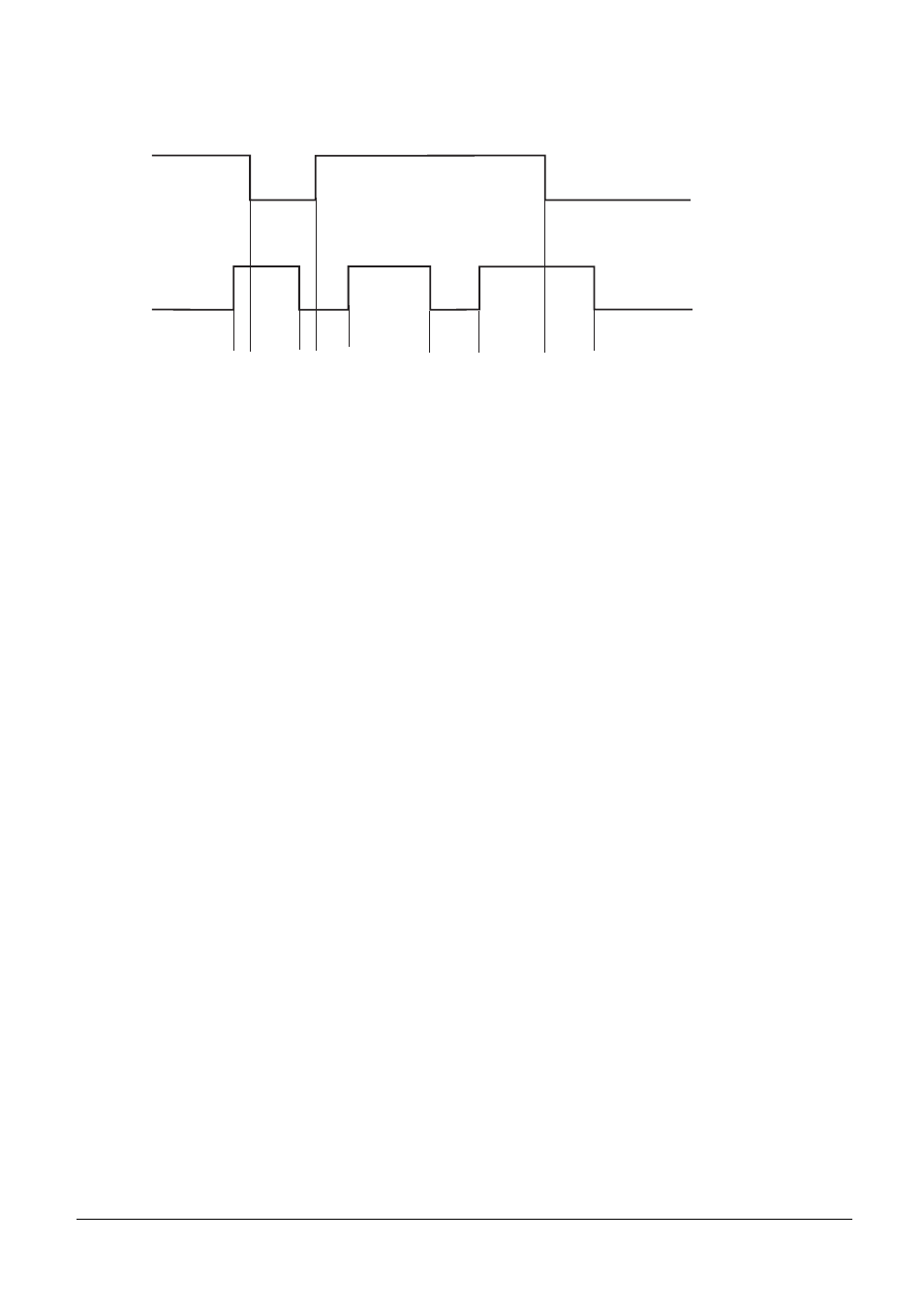

5.2 Ablauf-Diagramm
Die externe Elektronik muß die vorgegebenen Rahmenbedingungen erfüllen. Insbesondere muß bei
der TNC 360 nach mindestens 146 ms die Rückmeldung für "Steuerung ist betriebsbereit" erfolgen.
X21/34
X22/4
1 2 3 4 5 6 7 8 9
Bildschirmanzeige
1. Warten auf Steuerspannung. Steuerspannung für
Relais fehlt
2. Erkennen der Steuerspannung an X22/4 und Rück-
setzen des Ausgangs "Steuerung ist betriebsbereit"
an X21/34 (t < 70 ms).
3. Maximale Zeit bis Rückmeldung "Steuerung ist
betriebsbereit" an X22/4 auf 0 gehen muß (t < 146 ms).
Bei Überschreitung NOT-AUS defekt
4. Erkennen der Rückmeldung und Setzen
von Ausgang X21/34 (t < 24 ms)
5. Warten auf Steuerspannung. Steuerspannung für
Relais fehlt
6. Normaler Steuerungsbetrieb. Ausgang und
Rückmeldung "Steuerung ist betriebsbereit"
sind high.
7. Steuerspannung wird extern abgeschaltet. Externer NOT-AUS
8. Nach erneutem Einschalten der Steuerspannung
kann Fehlermeldung gelöscht werden, dann
wieder normaler Steuerungsbetrieb.
9. Die Steuerung schaltet nach Erkennen eines Fehlers blinkende Fehler-
den Ausgang "Steuerung ist betriebsbereit" meldung
(X21/34) ab.
