Seite 517
3/95
TNC 360
2 Die Datenschnittstelle der TNC
8-11

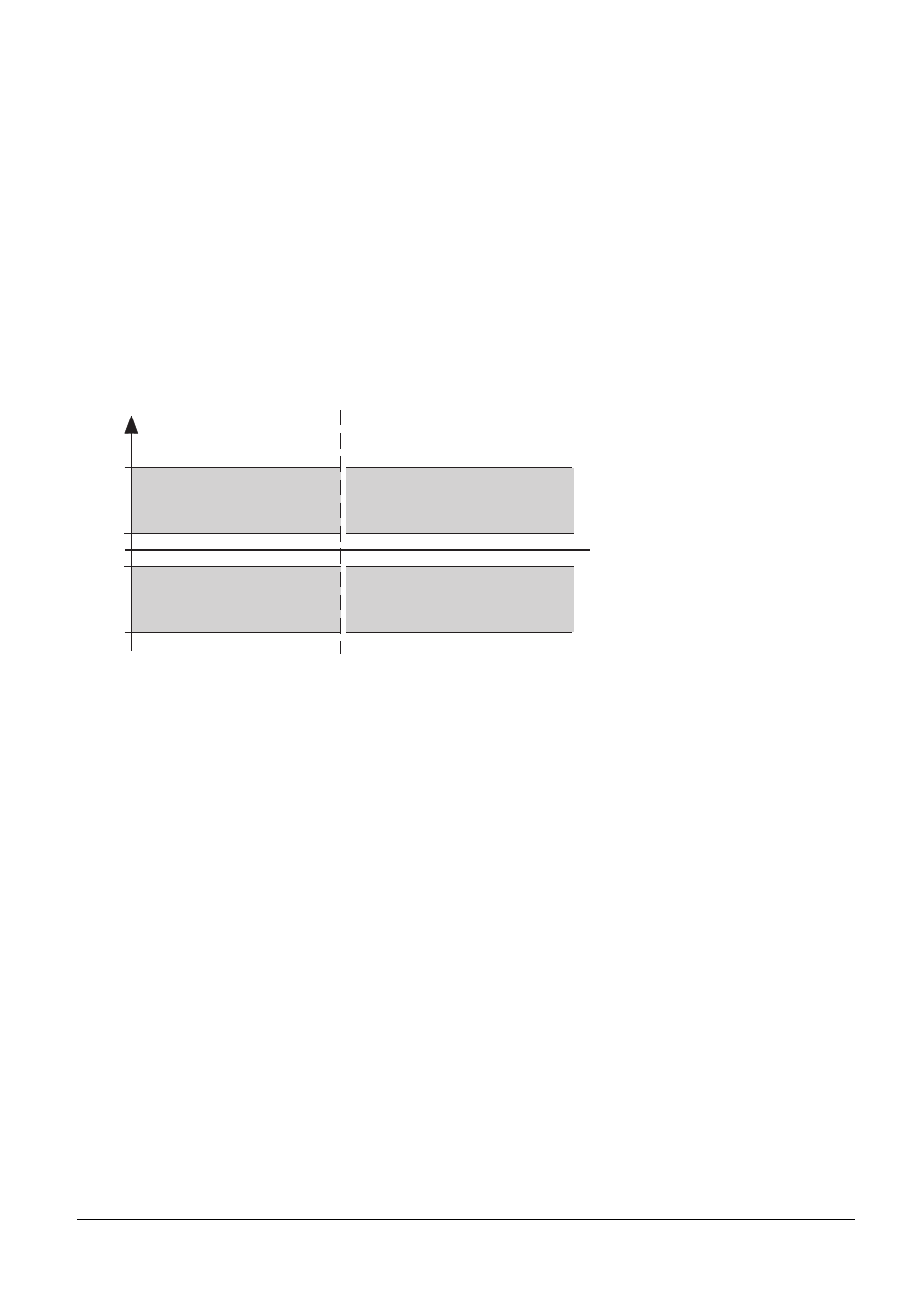

2.2.2 Signalpegel
Bei der Schnittstelle V.24/RS-232-C muß man zwei verschiedene Signalleitungen und deren Pegel
unterscheiden.
Datenleitungen:
Die Datensignale sind in einem Bereich von –3 bis –15 V für logisch "1" (MARK) und in einem Bereich
von +3 bis +15 V für logisch "0" (SPACE) definiert.
Steuer- und Meldeleitungen:
Diese Signale sind in einem Bereich von +3 bis +15 V für ON (High) und in einem Bereich von –3 bis
–15 V für OFF (Low) definiert.
Für alle Signale gilt, daß der Spannungsbereich von –3 bis +3 V nicht als Logikpegel definiert und
daher auch nicht auswertbar ist.
–
1
3
U [V]
+ 15
– 15
+
1
3
Datensignale
Data signals
Steuer- und Meldesignal
Control and message signal
"0"
SPACE
HIGH
ON
"1"
MARK
LOW
OFF
0
2.2.3 Signalbezeichnung
Bei der Schnittstelle V.24/RS-232-C unterscheidet man Datenleitungen, Steuer- und Melde-leitungen
und Erdleitungen.
Datenleitungen:
TxD
(Transmitted Data):
Sendedaten
RxD
(Received Data):
Empfangsdaten
