TNC 360
11 PLC-Eingänge/-Ausgänge
3-43
11.3 Verbindungskabel
Bitte verwenden Sie nur HEIDENHAIN-Verbindungskabel.

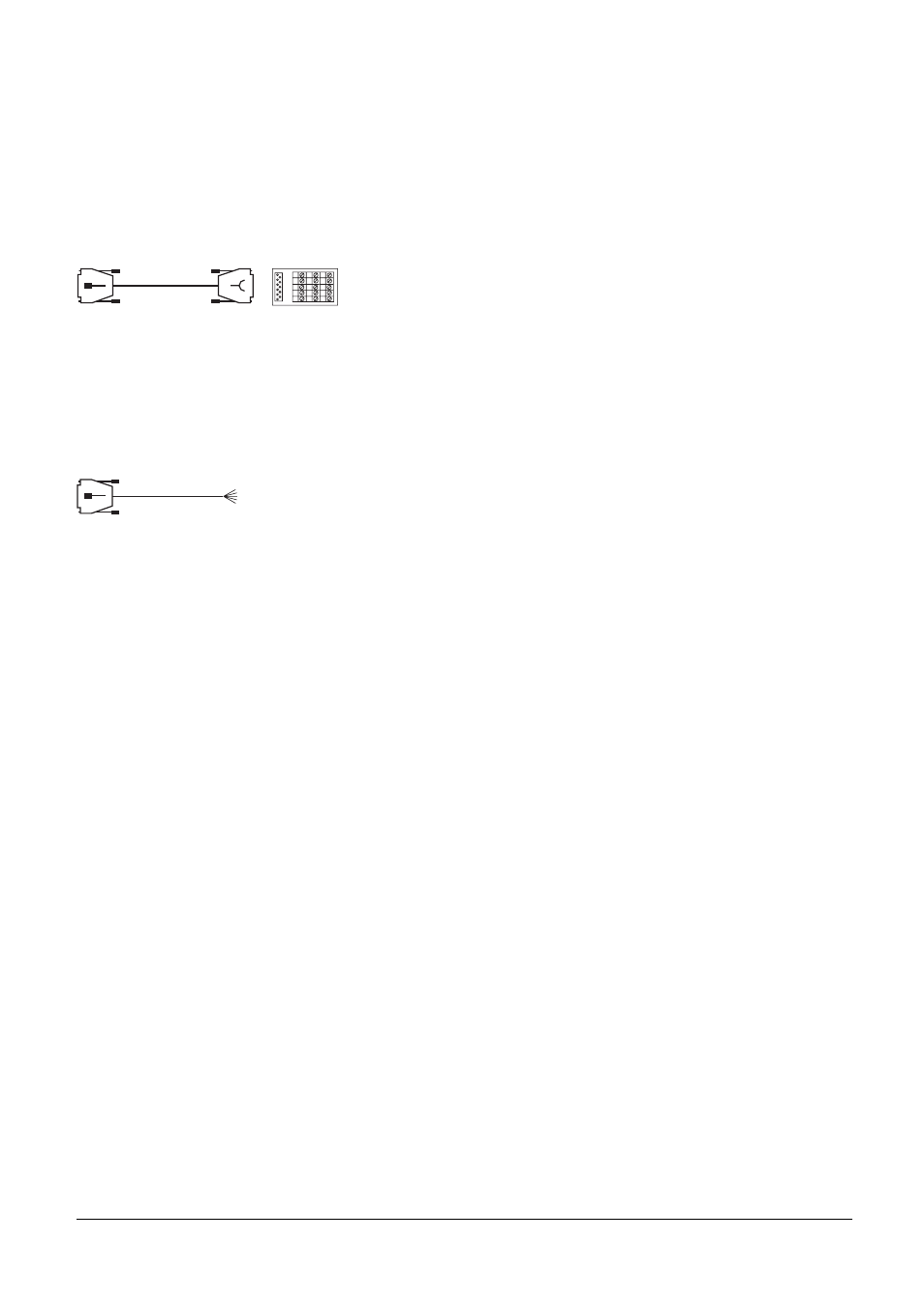

Die Kabellänge zwischen Logik-Einheit und zu schaltendem Teil ist auf 25 m begrenzt. HEIDENHAIN
empfiehlt den Einbau einer Übergabe-Einheit mit Klemmleiste im Schaltschrank. Diese Übergabe-
Einheit kann mit dem HEIDENHAIN-Verbindungskabel Id.-Nr. 263 954 .. mit der Logik-Einheit
verbunden werden.
max. 25 m
Id.-Nr. 263 954 ..
Soll ohne Übergabe-Einheit gearbeitet werden, kann das HEIDENHAIN-Verbindungskabel Id.-Nr. 244
005 .. verwendet werden.
max. 25 m
Id.-Nr. 244 005..
Farb-Belegung:
1
=
gr/rt
14
=
gn/bl
27
=
ge/sw
2
=
br/sw
15
=
ge
28
=
ws/ge
3
=
ws/sw
16
=
rt
29
=
gr/bl
4
=
gn/sw
17
=
gr
30
=
rs/bl
5
=
br/rt
18
=
bl
31
=
rs/rt
6
=
ws/rt
19
=
rs
32
=
br/bl
7
=
ws/gn
20
=
ws/gr
33
=
rs/gn
8
=
rt/bl
21
=
ge/gr
34
=
br
9
=
ge/rt
22
=
gn/rt
35
=
ge/rs
10
=
gr/rs
23
=
ws/rs
36
=
vio
11
=
sw
24
=
gr/gn
37
=
ws
12
=
rs/br
25
=
ge/br
13
=
ge/bl
26
=
gr/br
Soll der Stecker vor Ort montiert werden, kann von HEIDENHAIN ein 37poliger lötbarer Stecker
bezogen werden (Id.-Nr. 243 937 ZY).
