7-104
TNC 360 4 PLC-Module 3/95
4.3 Modul 9010 Byte indiziert lesen
Modul 9011 Wort indiziert lesen
Modul 9012 Doppelwort indiziert lesen
Mit Modul 9010, 9011 und 9012 kann ein Byte, Wort und Doppelwort gelesen werden und als
Ausgangsgröße auf den STACK gegeben werden. Damit wird ein indiziertes Lesen im Wort-Speicher
möglich, wenn eine Variable als Bezeichnung der Speicherzelle übergeben wird.
Aufruf der Module:
PS K/B/W/D Adresse eines Bytes, dessen Inhalt ein weiteres Byte adressiert, dessen Inhalt in
die Ziel-Adresse kopiert wird.
CM9010
PL B
Ziel-Adresse Byte
PS K/B/W/D Adresse eines Wortes, dessen Inhalt ein weiteres Wort adressiert, dessen Inhalt
in die Ziel-Adresse kopiert wird.
CM9011
PL W
Ziel-Adresse Wort
PS K/B/W/D Adresse eines Doppelwortes, dessen Inhalt ein weiteres Doppelwort adressiert,
dessen Inhalt in die Ziel-Adresse kopiert wird.
CM 9012
PL D
Ziel-Adresse Doppelwort
Die angegebenen Adressen müssen innerhalb des gültigen Bereichs (0 bis 1023) liegen. Bei Wort-
Adressierung muß die Adresse durch zwei, bei Doppelwort-Adressierung durch vier teilbar sein.
Wurde das Byte, Wort oder Doppelwort nicht richtig gelesen, so wird Merker M3171 gesetzt.

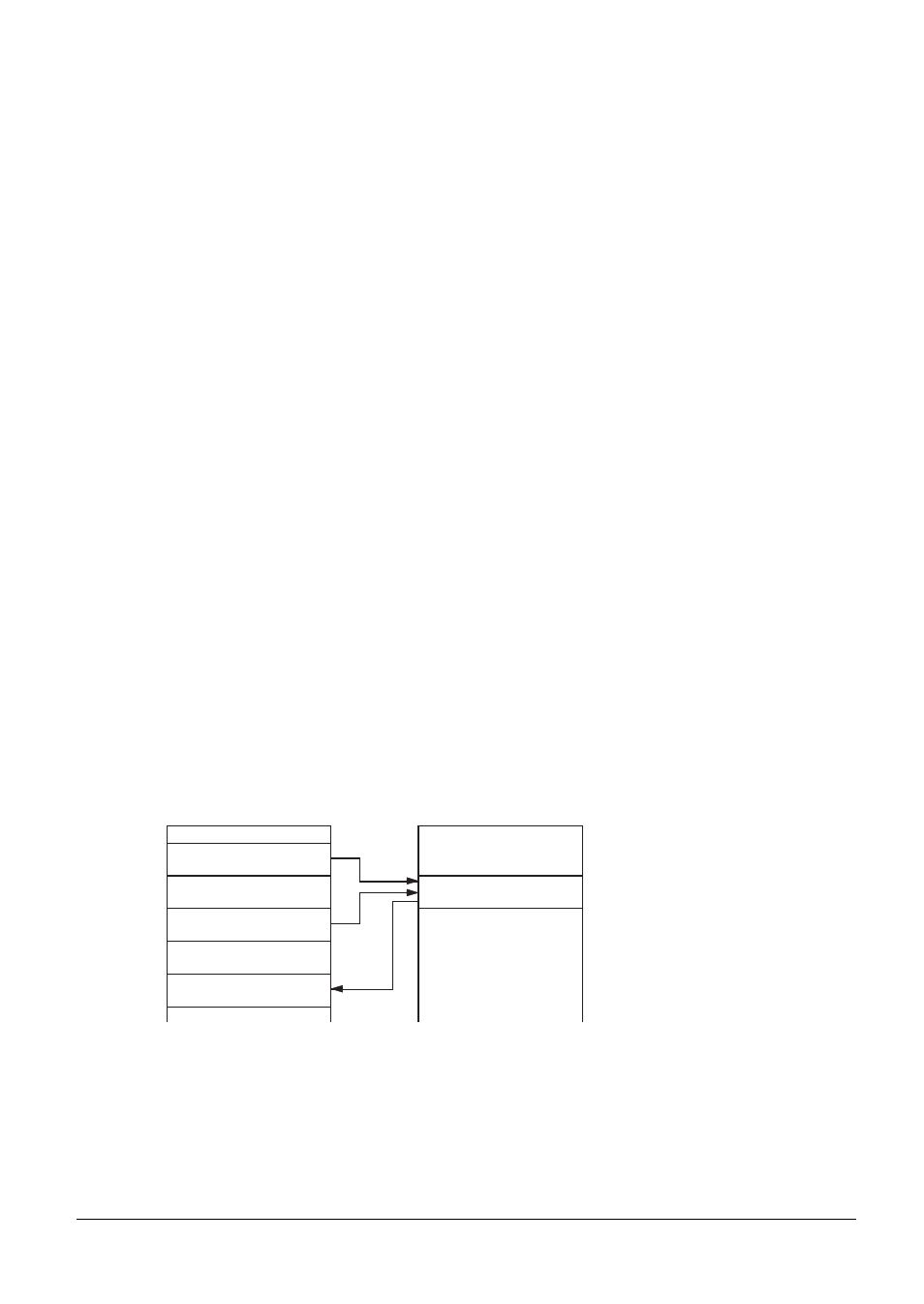

Beispiel für Modul 9010
STACK
Wortspeicher
35 (80)
35
80
80
B10
B35
B100
..
.
PS B10
CM9010
PL B100
..
.
