Stromversorgung für die PL 410 B
Die Stromversorgung der PLC-Ausgänge erfolgt in Gruppen.
Klemme Belegung PLC-Ausgang
X9 0V
X10 +24 V-Logik-Versorgung und für "Steuerung ist betriebsbereit"
X11 +24 V-Versorgung für Ausgänge O32 bis O39
X12 “ O40 bis O47
X13 “ O48 bis O55
X14 “ O56 bis O62
Stromversorgung für die PL 410
Anschlüsse wie an PL 410 B.
Stromversorgung für die PL 400
Klemme Belegung
X13 +24 V– über NOT-AUS abschaltbar
X12 0 V
X3 Pin 12 + 24 V– nicht über NOT-AUS abschaltbar

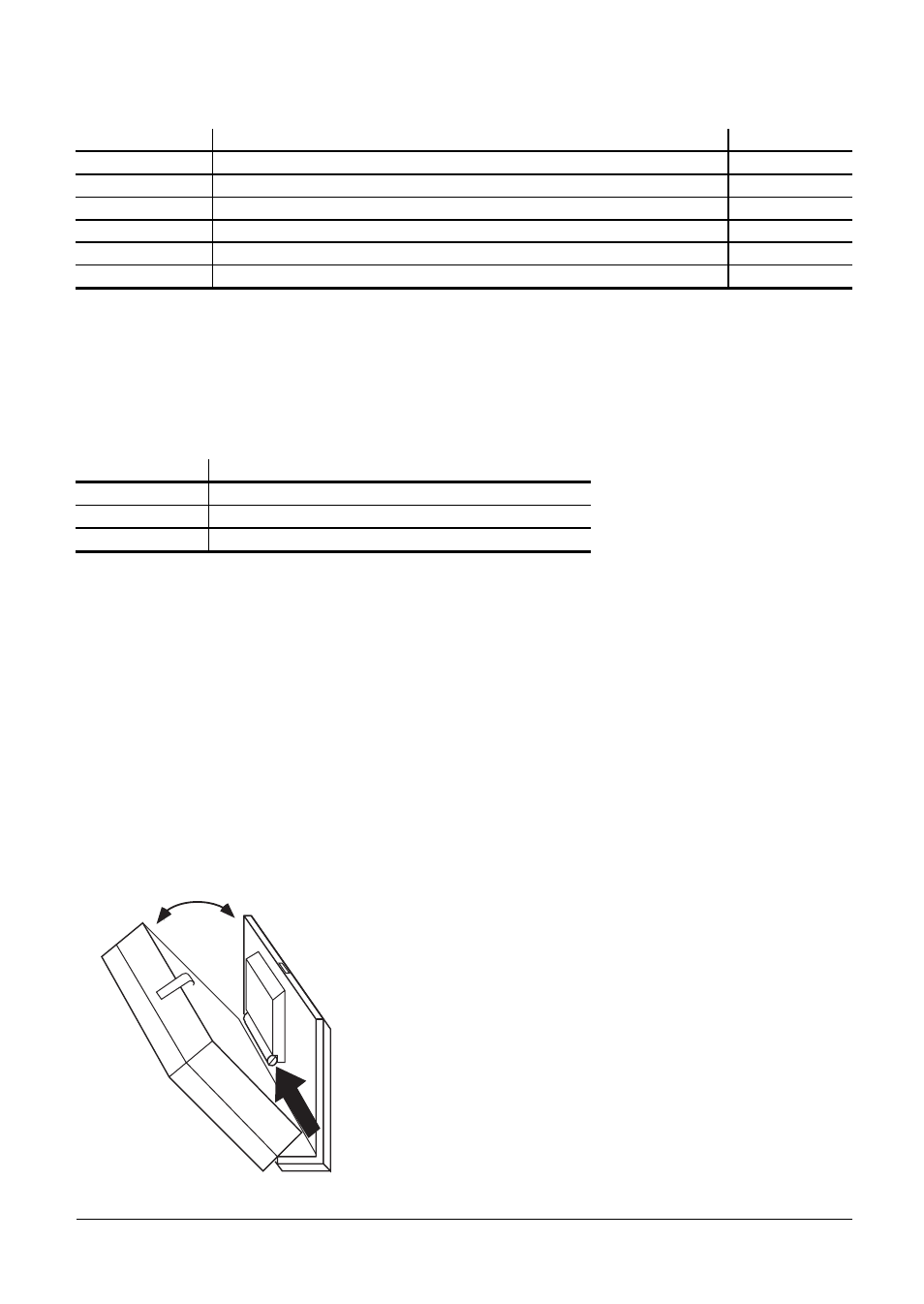

4.1.3 Puffer-Batterie
Die Puffer-Batterie ist die Spannungsquelle des RAM-Speichers für NC-Programme, PLC-Programme und
Maschinen-Parameter im ausgeschalteten Zustand der Steuerung.
Beim Hinweis
”PUFFER-BATTERIE WECHSELN”
sind die Batterien auszutauschen.
Die 3 Batterien befinden sich im Stromversorgungsteil der Logik-Einheit. In der Logik-Einheit wird außer
den Batterien zusätzlich ein Energiespeicher, der sich auf der Rechner-Platine befindet, zur Sicherung des
Speicherinhalts verwendet.
Zum Austausch der Batterien kann also die Netzspannung abgeschaltet werden. Der Energiespeicher
puffert den Speicherinhalt während des Batterieaustausches.
Batterie-Typ:
3 Mignon-Zellen, leak-proof,
IEC-Bezeichnung "LRG"
