TNC 360 9 Tastsystem 4-151
9 Tastsystem
Die 3D-Tastsysteme von HEIDENHAIN sind in zwei Ausführungen lieferbar:
- TS 120 mit Kabelübertragung und integrierter Anpaß-Elektronik,
- TS 511 mit Infrarot-Übertragung des Schaltsignals und anschließbar über separate APE
(Anpaß-Elektronik).
Zum Anschluß der Tastsysteme siehe Register "Montage und elektrischer Anschluß".
9.1 Anpassen des Tastsystems
Über Maschinen-Parameter MP6010 wird ausgewählt, ob das Tastsystem TS 120 oder TS 511
eingesetzt ist. Vom Maschinen-Hersteller ist sicherzustellen, daß bei eingesetztem Tastsystem die
Spindel verriegelt wird.
Das Tastsystem kann entweder in den Betriebsarten "Manuell" und "Elektr. Handrad" über die
Antast-Zyklen oder im NC-Programm über die "Touch-Probe"-Funktion angesteuert werden (siehe
Benutzer-Handbuch TNC 360).

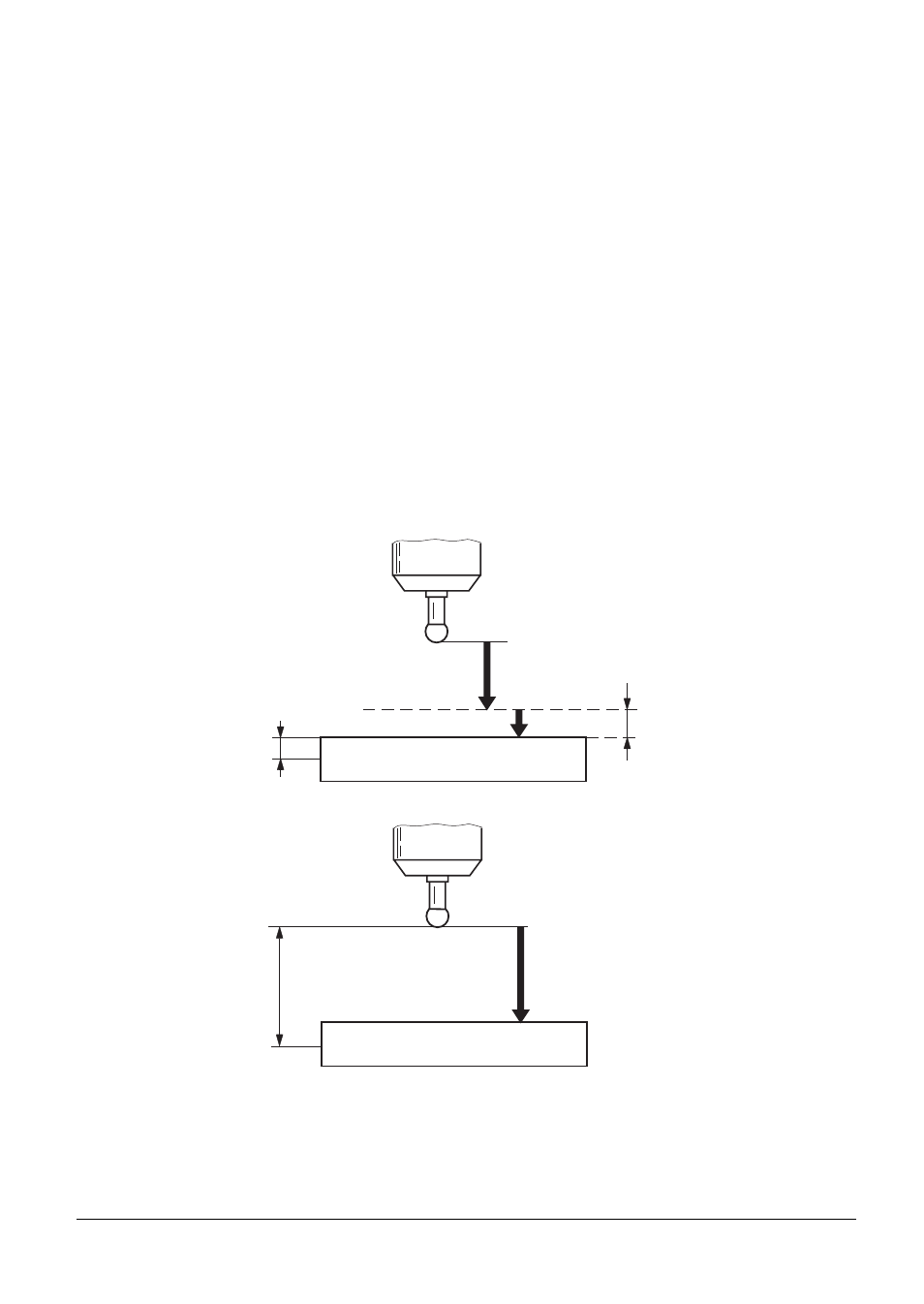

Über die Maschinen-Parameter MP6120 bis MP6150 wird das Tastsystem an die Meßbedingungen
angepaßt.
Programmiertes
Antasten (Touch-
Probe-Funktion
"Bezugsebene"
max. Meßweg
(MP6130)
Antast-Zyklen in den
Betriebsarten
"Manuell" und
"Elektr. Handrad"
max. Meßweg
(MP6130)
F
1
F
2
F
2
Sicherheits-Abstand
(MP6140)
F
1
= Eilgang bei programmiertem Antasten (MP6150)
F
2
= Antast-Vorschub (MP6120)
