TNC 360 5 Meßsysteme 3/95
5.3 Meßsystem-Eingänge für sinusförmige Signale (7 bis 16
µ
Ass)
An der LE können Meßsysteme mit sinusförmigen Signalen (7
µ
A
ss
bis 16
µ
A
ss
) angeschlossen
werden.
Max. Eingangsfrequenz: 30 kHz

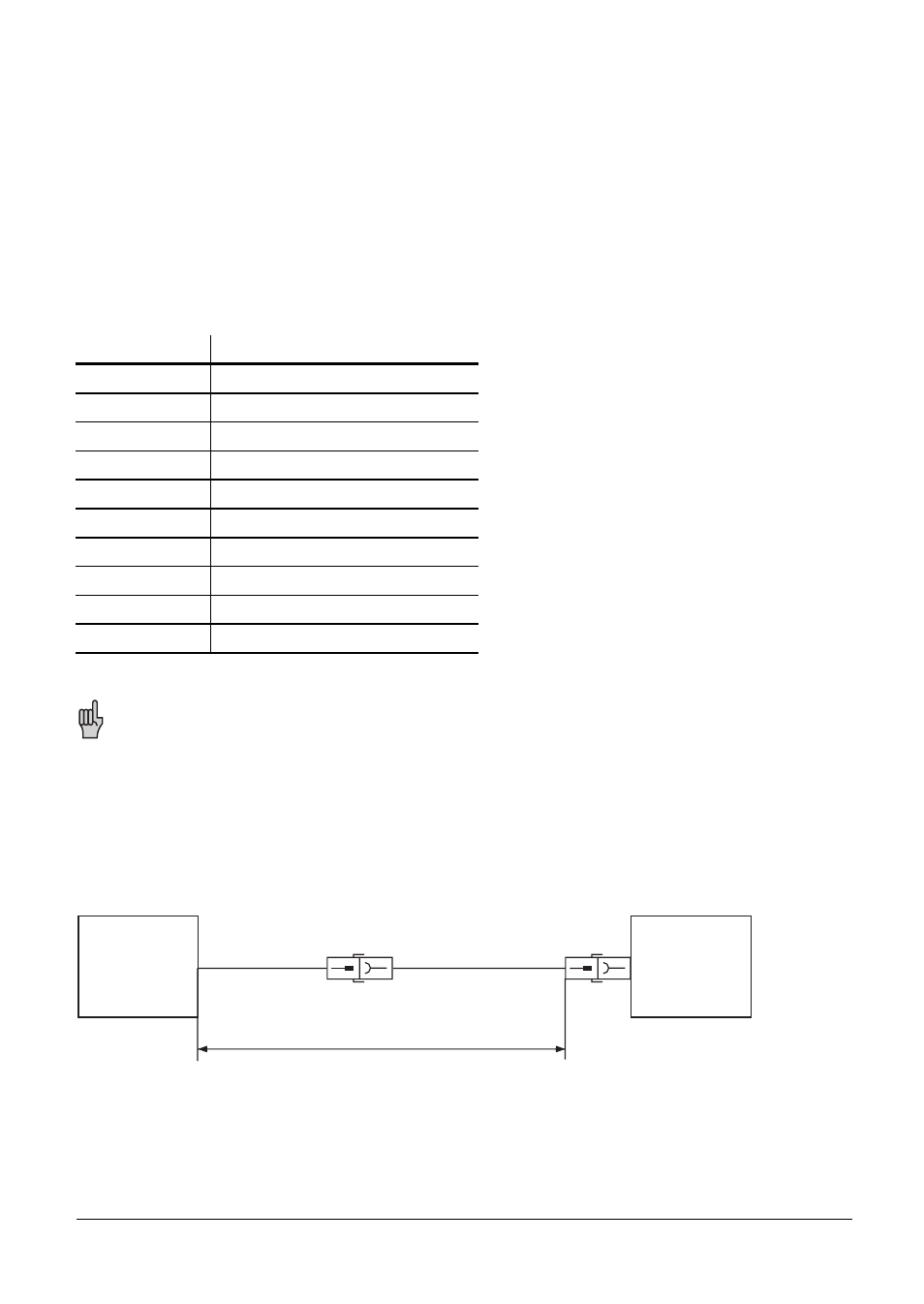

5.3.1 Steckerbelegung
X1, X2, X3, X4 Meßsystem 1, 2, 3, 4
Flanschdose mit Buchseneinsatz (9pol.)
Anschluß-Nr. Belegung
1 I
1
+
2 I
1
–
5 I
2
+
6 I
2
–
7 I
0
+
8 I
0
–
3 + 5 V (U
P
)
4 0 V (U
N
)
9 Innenschirm
Gehäuse Außenschirm = Gerätegehäuse
Die Schnittstelle erfüllt die "Sichere Trennung vom Netz" nach VDE 0160, 5. 88.
5.3.2 Verbindungskabel
Verwenden Sie bitte nur HEIDENHAIN-Meßsystemkabel, -Stecker und -Kupplungen.
Mit Hilfe des Standard-HEIDENHAIN-Verlängerungskabels kann eine maximale Distanz von 30 m
überbrückt werden.
Standard-Verlängerungskabel (Id.-Nr. 262 006..)
Metallschutzschlauch-Verlängerungskabel (Id.-Nr. 262 016..)
Meßsystem LE
max. 30 m
Bei Verwendung eines Verbindungskabels mit Stromversorgungsadern Ø 1 mm 2 PUR [3 (2x0,14) +
(2x1,0) mm 2 ], Id.-Nr. 244 955 01 kann eine maximale Entfernung von 60 m überbrückt werden.
