TNC 360 4 PLC-Module 7-105
4.4 Modul 9020 Byte indiziert schreiben
Modul 9021 Wort indiziert schreiben
Modul 9022 Doppelwort indiziert schreiben
Mit Modul 9020, 9021 und 9022 kann der Inhalt eines Bytes, Wortes oder Doppelwortes in eine
angegebene Adresse im Wort-Speicher geschrieben werden. Damit wird ein indiziertes Schreiben
im Wort-Speicher möglich, wenn eine Variable als Bezeichnung der Speicherzelle übergeben wird.
Aufruf des Moduls:
PS K/B/W/D Adresse eines Bytes, dessen Inhalt ein weiteres Byte adressiert, in das ein Wert
aus einem zweiten Byte eingetragen wird.
PS K/B/W/D Adresse des Bytes, indem der zu übertragende Wert enthalten ist.
CM 9020
PS K/B/W/D Adresse eines Wortes, dessen Inhalt ein weiteres Wort adressiert, in das ein
Wert aus einem zweiten Wort eingetragen wird.
PS K/B/W/D Adresse des Wortes, indem der zu übertragende Wert enthalten ist.
CM 9021
PS K/B/W/D Adresse eines Doppelwortes, dessen Inhalt ein weiteres Doppelwort adressiert,
in das ein Wert aus einem zweiten Doppelwort eingetragen wird.
PS K/B/W/D Adresse des Doppelwortes, indem der zu übertragene Wert enthalten ist.
CM 9022
Die angegebenen Adressen müssen innerhalb des gültigen Bereichs (0 bis 1023) liegen. Bei Wort-
Adressierung muß die Adresse durch zwei, bei Doppelwort-Adressierung durch vier teilbar sein.
Wurde das Byte, Wort oder Doppelwort nicht richtig übertragen, so wird Merker M3171 gesetzt.

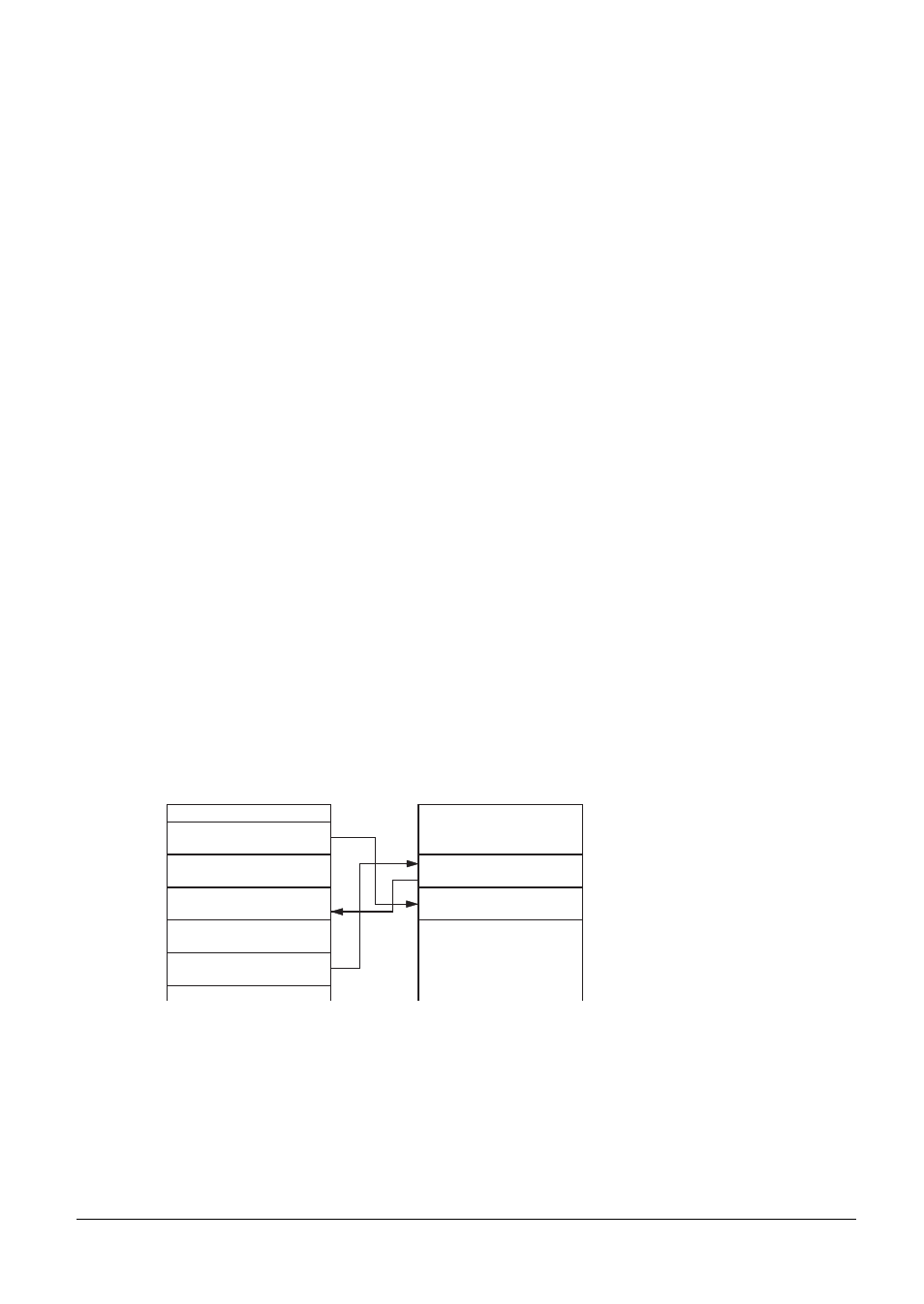

Beispiel für Modul 9020:
STACK
Wortspeicher
120
35
120
120
B10
B35
B100
..
.
PS B10
PS B100
CM9020
..
.
35
